SONY PCG5K1T开机不显维修

本文由迅维培训实地学员原创,迅维论坛账号:wangjany

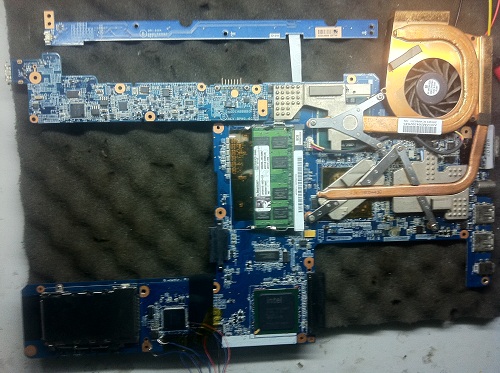

正面图:

2013-3-10 23:34 上传

下载附件 (99.35 KB)

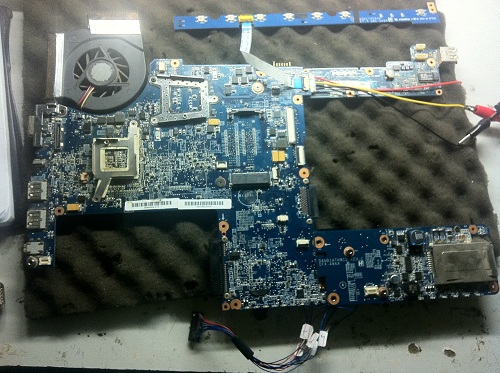

反面图



维修过程:

        三八父女节,客户送来本子,说开不了机。试机,开机指示灯亮,但不显示。取下电池,上电源,电流0.99不显。初步判断为显卡问题,报价重做不行更换显卡。客户走后开始拆机。先取下所有外设,上电源,电流还是1.0左右。拆板,裸板上电查各电感电压,待机3.3V; 5.1V 内存1.9V  桥1.2V 显卡1.05  CPU 0.9 都正常,显卡型号:ATI  M64-M 216PVAVA12FG) H2

       刚开机一下,显卡温度感觉有点高。断电打显卡本体电容值基本都是0.1左右,直接上BGA拆了。拆下来再打本体电容值还是0.1左右,确定显卡坏。定显卡全新无铅60一个,待修。10号显卡到了,BGA做好后,上电测试,这几天做显卡都是一次做好,所以做这个显卡的时候想都没想其它的问题。这次问题真的来了,开机电流漂亮的升到1.14以为可以亮机了,一下又掉到了1.0几。以经验还是显卡问题,以为是没做好,再上GBA加焊下,再次试机还是一样,这时怀疑是无铅的不好做,重做显卡,折下来植球有铅,这次总想应该没有问题了,结果总是让我很心酸,电流1.12掉到1.05左右不动。还是老实点慢慢来吧,再这样怀疑的结果是显卡做爆板子掉点。先还是看下跑什么码吧PCI-E诊断卡,查电路图

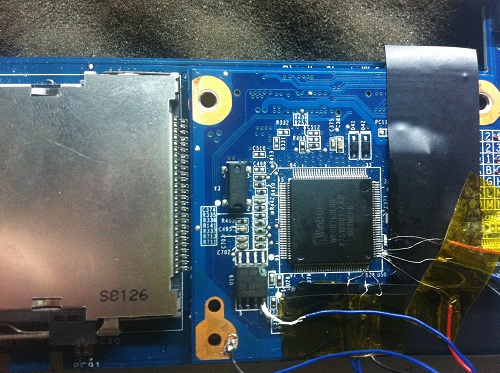

小心的接线。如图



跑码-E0-38-AD停。还是不过显卡问题啊,再查供电1.25正常,PCIE总线

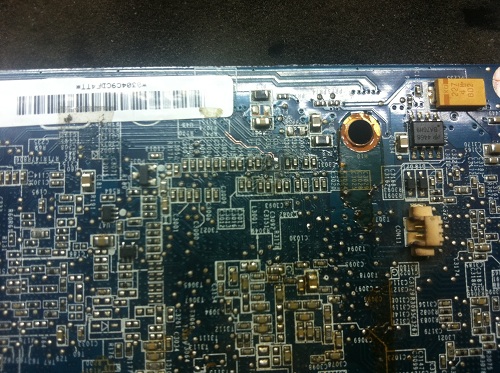

       当打到C3022的时候一端270一端0。问题找到了,看看是接北桥的那端无值,不会是北桥虚焊了,还是都打下吧,16对电容都打过就这一个一端没值,应该不会是北桥的问题,可能是断线了,跑线如图



    刮开铜线,打值有270还真是到电容的一脚断了。问题找到了就好办了,两分钟解决问题。

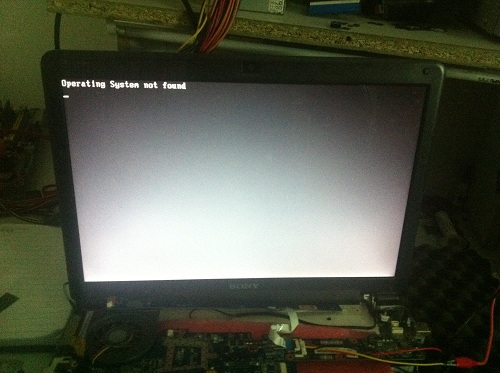

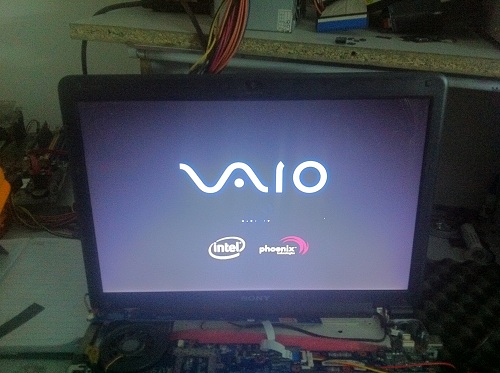

    再次试机,如图






       总结:维修经验是一方面,怀疑只能是怀疑不一定是真实的结果,当有怀疑的对象时还应该去证实你的怀疑是否正确,这样才能少走弯路。
