小修富士康845M05C不上电一例

本文由迅维培训实地学员原创,迅维论坛账号:笨笨的爱


本人是新手刚学的,写的不好还请手下留情。今天拿到一个富士康845M05C板子,不上电。就按老师讲的五大待机条件,三大触发条件来修。

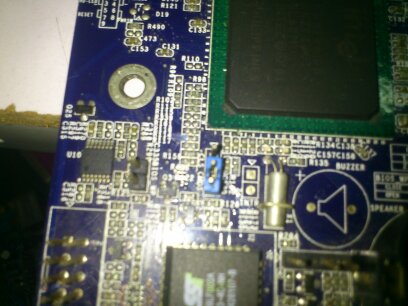

       跟往常一样很自觉的先把板子仔细检查一下有没有掉件,然后测短路,(3VSB,USB,各大供电有电感的测电感,没电感的测场管)发现没有短路,接下来测待机条件,VCCRTC,RTCRST#做到这一步的时候看到CMOS的跳线帽不翼而飞了,只好找个料板上拔了一下按上,接着测32.768KHZ晶振两脚电压,(分别是0.42  0.38)正常.以上正常后插上电源测3vSB,和RSMRST(在IO的85脚3V左右正常)待机条件都正常说明待机没有问题。那肯定是触发电路的问题了,下面开始查触发条件。

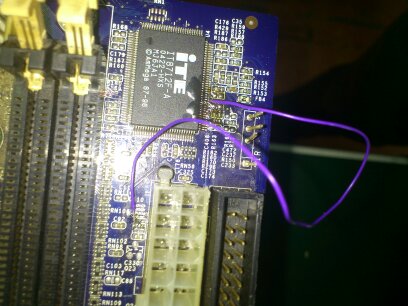

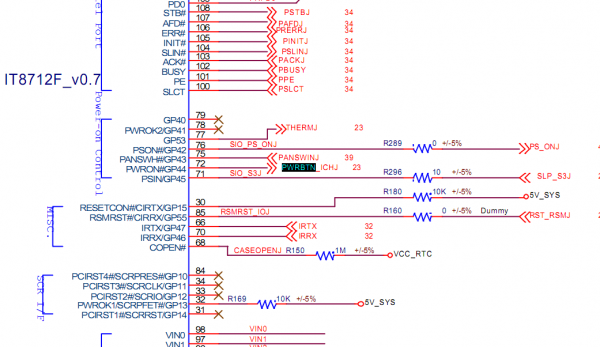

       找到IO的75脚触发开关发给的PWRBTN用万用表黑表笔插到主板的地,左手拿红表笔点到IO75脚,右手点触发开关看有没有高低高的跳变。有,接着向下查72脚发给南桥的PWRBTN#同样的方法看有没有高低高的跳变。有,查IO的71脚,slp_s3有没有一直为高或着是低。Slp_s3一直为3.3v高电平,那是怎么回事呢?还有最后一个条件PSON#(在IO的76脚)的跳变条件,按上面方法查到PSON#触发后还是一直为高,拉不低。罪魁祸首终于找到了,查图找到R289,用万用表查到IO 76脚到R289断线,心中大喜,想都不想拿根飞把IO 76脚和R289连起来.

       上电源,开机触,竟点亮了。呵呵。当时挺开心的。总结:其实说的挺简单的,中间也走了很多的弯路。只要细心,按这八大条件一步一步的查,一步都不少也不能心急,肯定会查出来的。
