DELL 1014 不触发维修一例 图纸 点位


  本文由迅维培训实地学员原创,迅维论坛账号:glm7605

  原文链接:http://www.chinafix.com/thread-685706-1-1.html

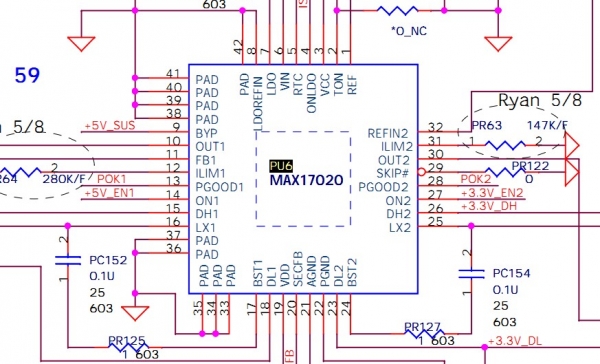

平时很忙 没时间写 第一次写维修经验 多多加分啊 写了一大半无意中点了个刷新 你妹啊 什么都没了 悲剧啊。前几天接了一个DELL 1014 插电0.004 按开关后 0.014就没动静了 拆开机器裸板点也是一样 首先把主板电感打一遍阻值 没发现短路的 插上电以后测量发现PU6芯片只有3.3V待机电压没有5V 而且5V对地短路 5V的下管G级持续5V电压



测量14脚ON1 无电压 DELL的机器有的出发后才能出5V 这个芯片既然能出3.3V 坏的可能不大 追ON1开启新号吧

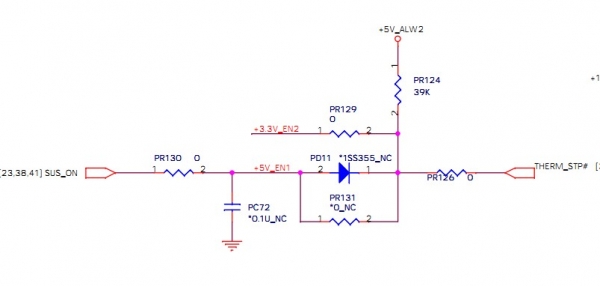

此信号经过电阻式由EC100脚发出 SUS_ON  检查EC的条件

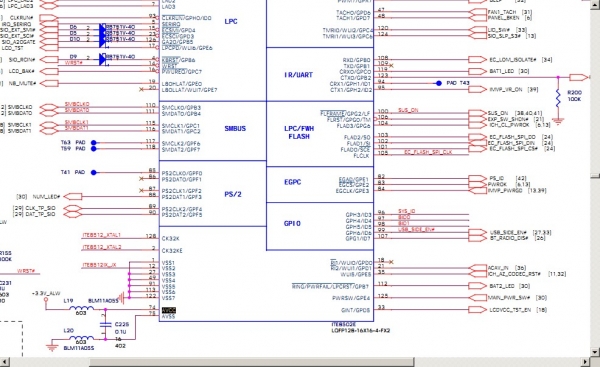

        74脚AVCC 供电3.3V  时钟32768 14脚WRST 3.3V 120脚LID_SW#  21脚ACAV_IN [ 都是正常的 触发开关后 测量SUS_ON 为0V  找了一个8502E换上 再测量有0.3V的感应 由于万用表测不出来 就换了示波器 发现有一个3.0V的波形 到了3V后立刻掉为0V 找到待机5V的电感用示波器测量 发现也有一个5V的波形出来立刻掉下来 说明EC已经工作 只是有短路现象保护了 先怀疑17020 找了一个换上 故障依旧  第二天  想了想还是找源头吧 SUS_ON 这个信号给好几处 一个一个排除 因为SUS_ON 对地阻值不是0  凡是和SUS_ON相连的零件拆一个开机测试一下 当拆到PQ228的时候发现SUS_ON 稳定了 看来故障就这儿

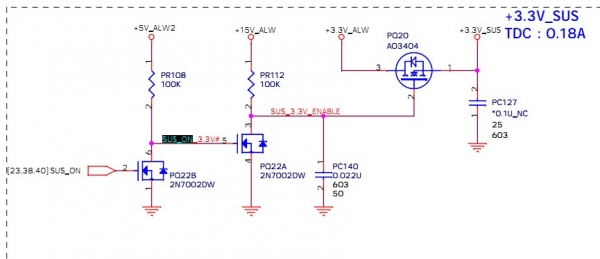

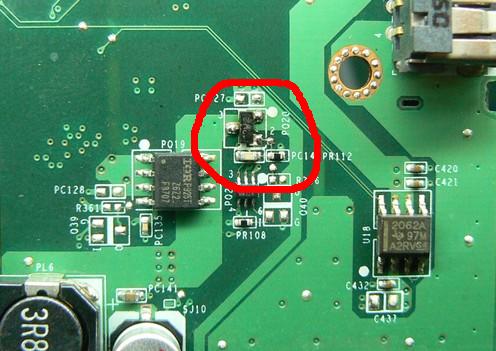

       测量PQ20 发现已经击穿 心想终于修好了 找废板子 拆零件装上 点开关 只听啪的一声 一道青烟飘了起来 刚换的PQ20 又烧了 测量+3.3V_SUS 阻值为零 你妹啊 还要继续修啊 先放一边修其他的本本吧.第3天 重新拿起这个板子 看了下图+3.3V_SUS 这个电压去的地方N多 有南桥 网卡 等等 干脆用烧机法维修 加上电流2A的时候 发现网卡发热 拆掉 测量+3.3V_SUS对地阻值仍然为0 再烧机 27C10发热 拆掉后 +3.3V_SUS阻值350

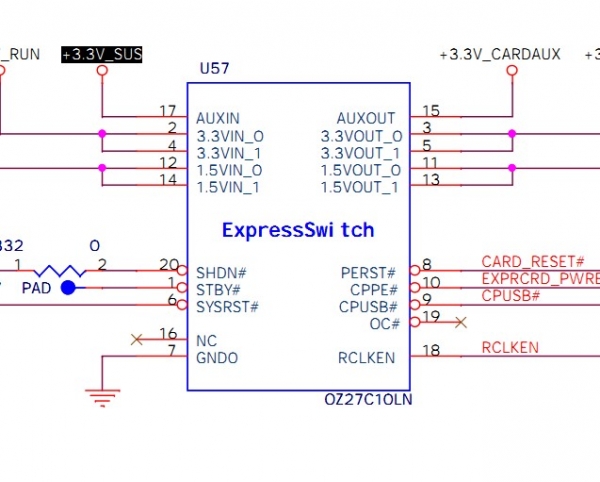

 手里有网卡芯片换上   27C10看图纸是给卡槽供电的 不管他 开机吧 电开关后顺利亮机 长出了一口气 真是一波三折

   此处PQ20 是维修的转折点 找不到 这个机器不好修
