三修6535S 灯亮 不触发


  本文由迅维培训实地学员原创,迅维论坛账号:抓波高手

  原文链接: http://www.chinafix.com/thread-715997-1-1.html

快过年了,这个月没有以前忙了,所以没什么笔记本修了, 前天老板叫我修一下我同事没有修好的HP 6535S 的笔记本,叫我换一个桥,听到换桥,我对着我的笔记本屏幕笑了一下, 这么好的事情,不就是换一个026的北桥吗,几分钟的事情呵呵, 走过去问一下同事原来这个机器现象是不触发,拿起板子一看,已经三修了, 我对老板坏笑了一下,说那个什么我还有机器没有修,先放着把或是给其他同事修,懒得理这个板子,但是老板说你就修一下把, 其实有时候老板求员工修机器的人还真的很少,这本来已经是稀少的事情了,后面再说了一句,说修好了之后给我两个维修单子, 不好拒绝了,我说晚上给你看看吧,晚上吃完晚饭看了一下冷笑话的网站,练练口才,把板子拿过来,板子很脏,不急着上电板子     南北桥 修过,BIOS也刷过

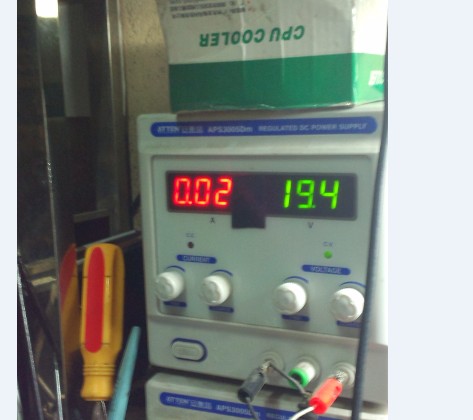

        打一下组织板子还有短路, L1028  0欧   节点断开,是后级短路,不用想了.肯定是北桥坏了,北桥被做爆了,  还有一个电感L1016短路,12欧姆, +3VA,断开节点,后面短路,烧鸡,南桥发烫,BGA把南桥先摘掉,+3va不短路了,  北桥供电还是0V  ,北桥干掉,再测125欧姆,正常了,在量一下主板上还有没有短路的电压,都正常,这样才放心我换桥上去,先把南桥做上去,做好后,可能是我的个人习惯,这时候我北桥还没有装上去哦,我做完BGA后没发现什么异常,喜欢把CPU和内存一起装上去, 打一下板子有没有短路,防止桥是坏的,当量到L1040的时候, 万用表叫的很欢,滴滴滴滴, 妈的0欧姆,我换了个坏的桥??还是我做坏了,不可能啊我的做桥技术不是盖的,怎么会呢?把cpu内存拿掉,再量不叫了,幻觉?在测一次,表笔都戳断了,没事,原来是CPU坏了,cpu装上去,0欧姆,拿掉就好了,悲催,修下去还有意思吗坏了这么多东西, 没短路了就上电看一下,待机002.

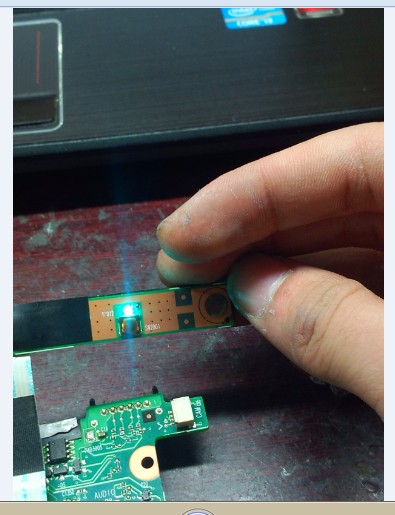

 测3v  5V 有,  按一下开关,不触发,一点反应没有,只有开关灯会亮,然后电源口有灯偶尔会闪一下

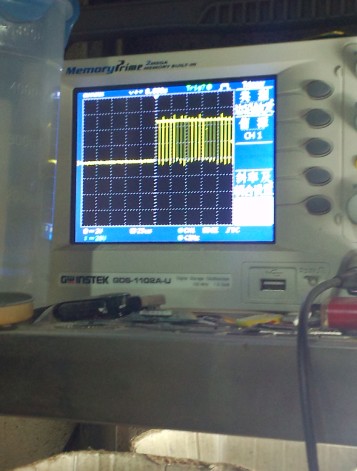

       但是电流表一点反应都没有,  忙了半天,帮前面的几位二修哥 搞下的故障 ,搽屁股了, 妈的,卫生纸也贵啊 这年头,不管了,先放着,到超市去买点东西回来吃,吃完睡觉去,  今天一天又过去了.因为我每天都是12点起床才上班,所以一天只上六个小时的班,时间快的一逼,  吃完饭,看了一下赌神2,发哥太帅了, 看完电影后,  昨天那个板子在拿起来修一下,其实修一些不触发的机器不是很难,只要不要乱干,没事就搞桥,昨天已经测,3v  5v已经有了 ,拿起示波器测EC晶振有波形,  然后这个机器,触发是不需要EC的,  看下图

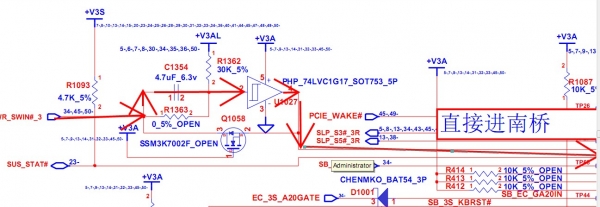

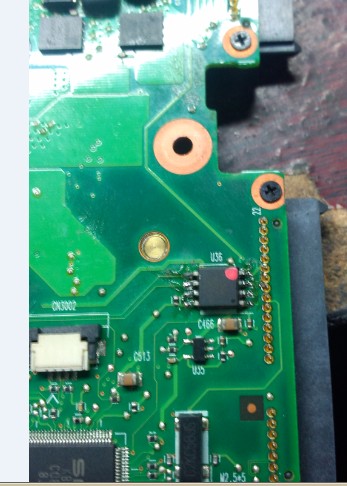

       开关的PWR_SWIN#_3  这个信号经过U1027这个同向器直接去南桥的.懒得去找这U1027, 直接去找内存供电的开启信号, 因为如果南桥收到了PWR_SWIN#_3这个开关信号,南桥是好的话,肯定就会抬高S4#  S3#信号了,找到内存供电芯片 ,用示波器测U6的一脚

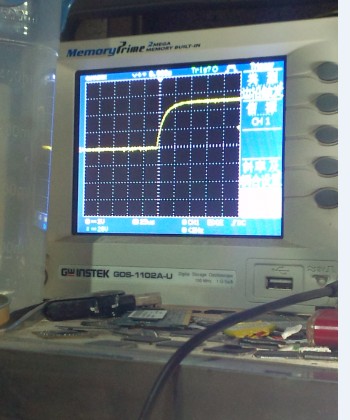

有动作

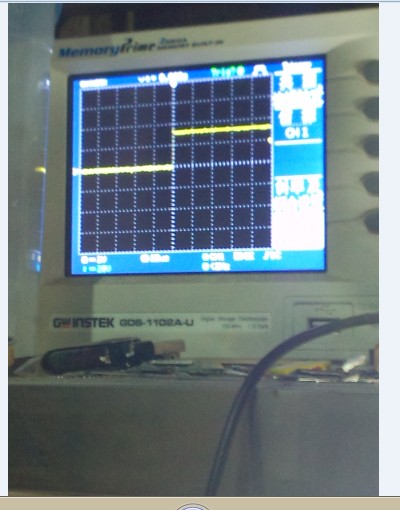

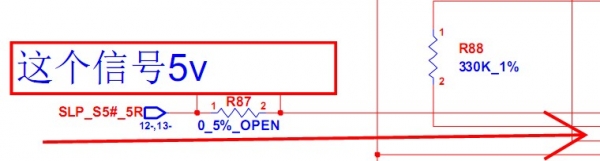

     我有一个习惯修不触发的笔记本,我喜欢直接用示波器去测SLP_S4#  S3#信号,如果这个都有了,前面就不用量了,如果没有那就老实点, 顺便也测了一下SLP_S3#_3R   都有抬高,

       这两个信号都有了, 就太简单了,因为南桥出来这个信号了,第一就是去开启内存供电了,内存的1脚开启已经有了, 把上管摘掉,用示波器打一下G级波形,没动做,量一下芯片的升压 ,供电,都有,换芯片51117,料板上换一个,在测还没有动作, 料板上在换一个, OK   上管有动作

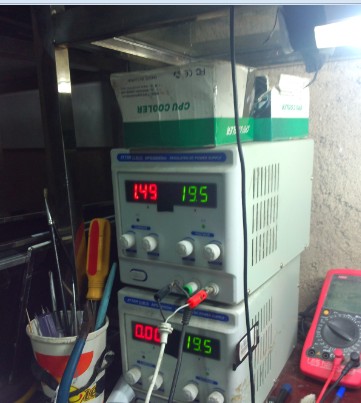

       因为条件已经满足了 ,就只能重新换个芯片,没什么好搞的,把上管装回去,电流上到0.4几,因为我北桥还没有装上去,所以电流很小  北桥装上去,  电流跳了几次 .

       接屏幕此机器维修结束.写了这么多,只是让那些新手能看的更明白点,  因为我维修的过程很简单,很快,  但是发帖子却是很苦的事情,看了一下时间现在是1点34,重点我是穿拖鞋在写帖子的,  冷死哥了     顺便说一下,如果有兴趣的话可以去迅维学一下,你的收获可能会是你以后的一辈子的财富….睡觉去了…
