重摔华为Nova4e手机不显示,一根飞线完美修复

更新时间:2021-06-02 浏览量:244

【故障机型】华为Nova4e

【故障现象】手机不显示

  机器摔后不显示,同行更换好几个显示IC,说显示负压没有,能测到显示正压。

【故障分析】

  该机型灯控显示集成的芯片Lm36274,这个集成芯片其实不容易坏,但是大批量的同行都反应这个型号的显示IC机型一旦出现不显示很难修,因为芯片无论换多少个,CPU做了多少次都不行,底脚阻值又完全正常。其实他们忽略了,芯片工作条件当中除了供电输入输出,还有总线、EN开启信号的电压。

【维修过程】

  我们拿到手不可能再去更换芯片,同行说显示正压能测到,说明芯片的供电正常,那么我们就测量他的其他工作条件,图纸参考鑫智造上的华为Nova2 Plus。

  显示负压不输出,我们首先怀疑自举升压电容损坏导致,但是测量他两头阻值正常,也没有对通,接下来检查他的两路总线和两路显示EN信号,在开机时,这四个底脚都应该有1.8V。

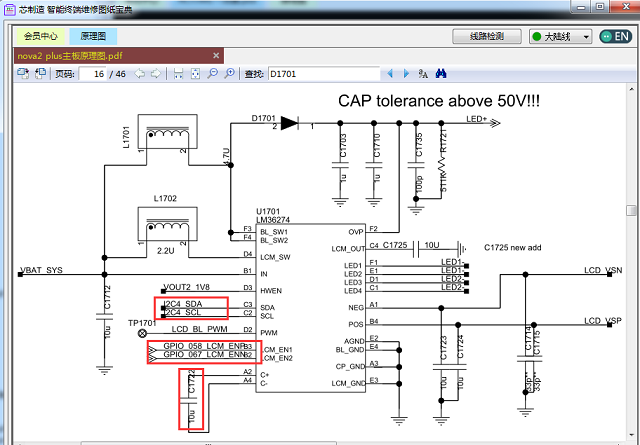

华为Nova4e手机不显示 图1

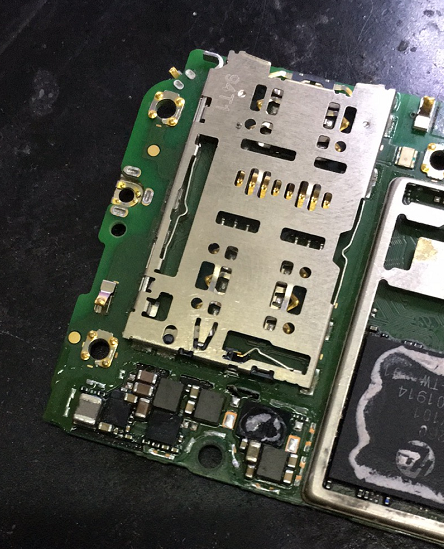

华为Nova4e手机不显示 图2

  测量发现C3、C2两个底脚的I2C4_SDA和I2C4_SCL仅有0.4V电压,我们看下点位图,这两路总线还通向另外两个芯片,难道摔虚了导致电压拉低?加焊之。

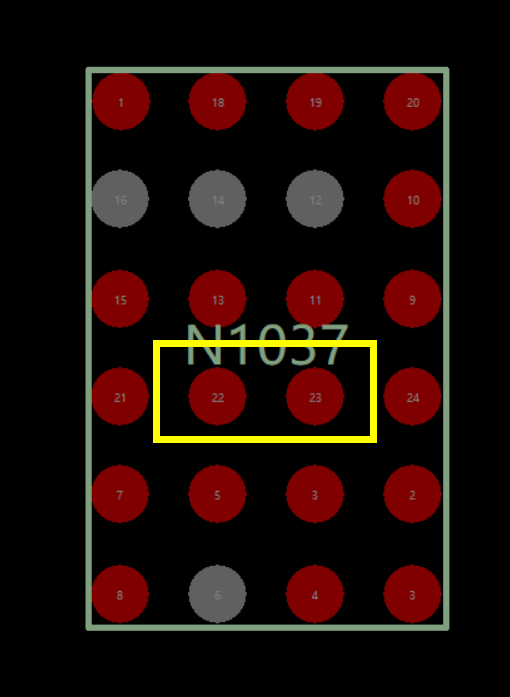

华为Nova4e手机不显示 图3

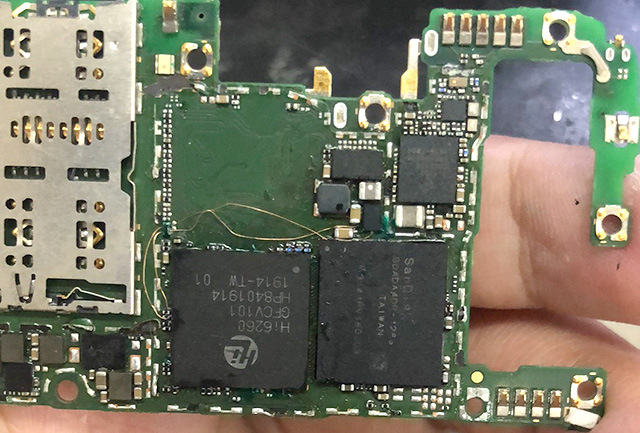

华为Nova4e手机不显示 图4

  可是拆开屏蔽罩也没看出啥异常,加焊之后故障依旧。测量两路总线上拉电阻两头居然1.8V正常,这就奇怪了。

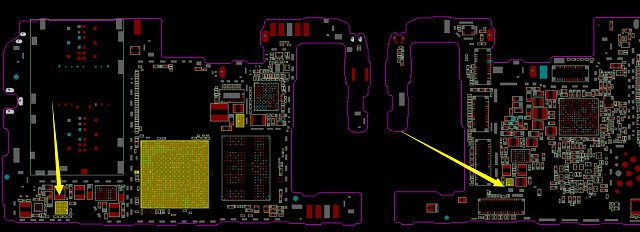

华为Nova4e手机不显示 图5

  按压CPU也没发现电压恢复,怀疑板层藕断丝连,飞线。

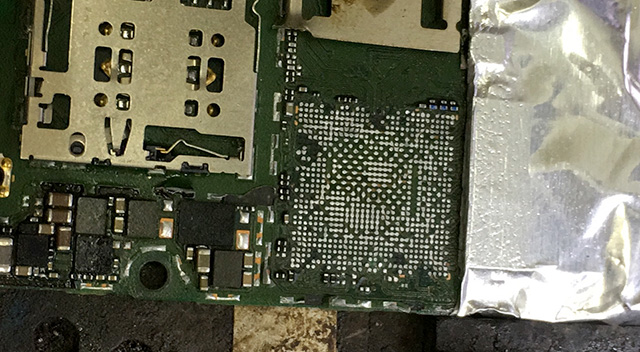

华为Nova4e手机不显示 图6

  开机测试,完美修复。

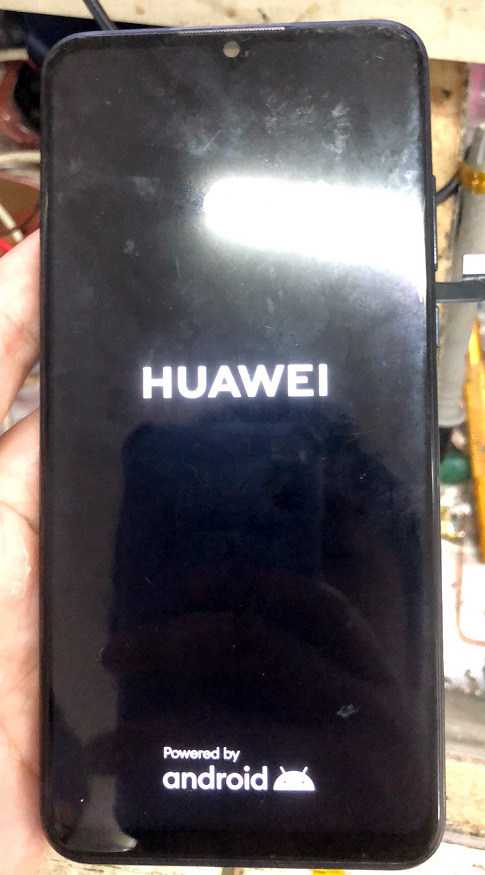

华为Nova4e手机不显示 图7

  早知道不干CPU了,这是一个维修经常走的弯路,干到没思路就干CPU,其实这种LM36274的不显示故障大多和CPU没关系。

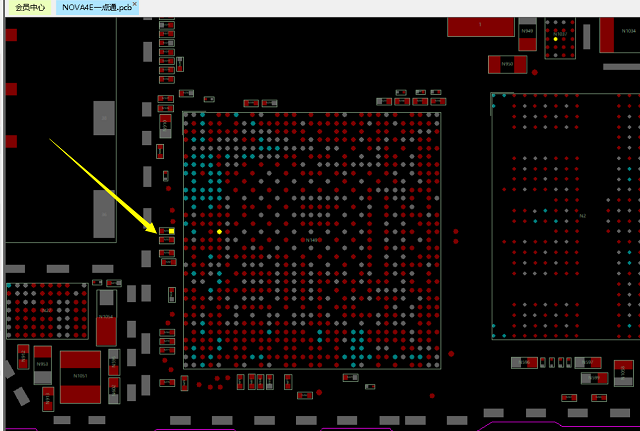

华为Nova4e手机不显示 图8
