M4N68小维修一列

更新时间:2014-06-03 10:31:20

板号:M4N68T LE V2 REV.1.00
故障:上电档内存跑D3
维修:档D3一般是内存不过,首先仔细瞄了一下内存附近有无烧断线(个人习惯),接着测内存插槽关键测试点:主供电1.5V,负载供电:0.75V,SPD:3.3V,基准电压:0.75V. 供电全有了怎么还档D3了,在细细思考一下,想起上次老徐
技嘉EP43-DS3 CI掉电维修一列,接着打下时钟跟数据线:发现238跟118脚都不正常一个0.8一个1.3,打开点位图

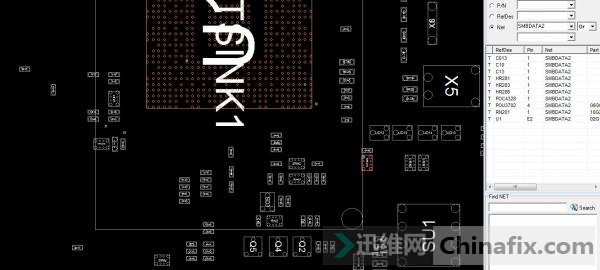

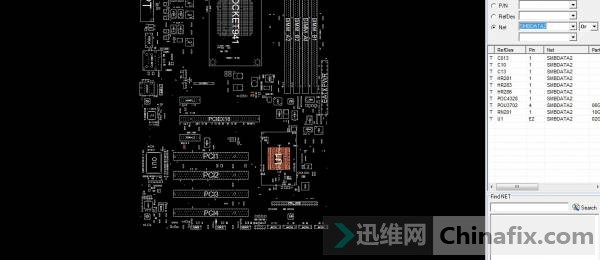

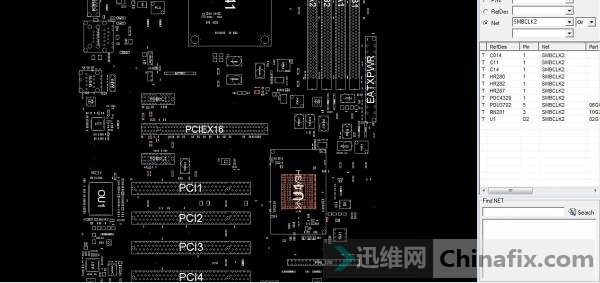

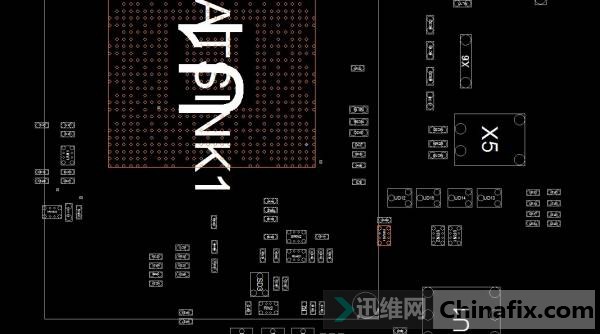

打开点位图
打开点位图



打开点位图
打开点位图

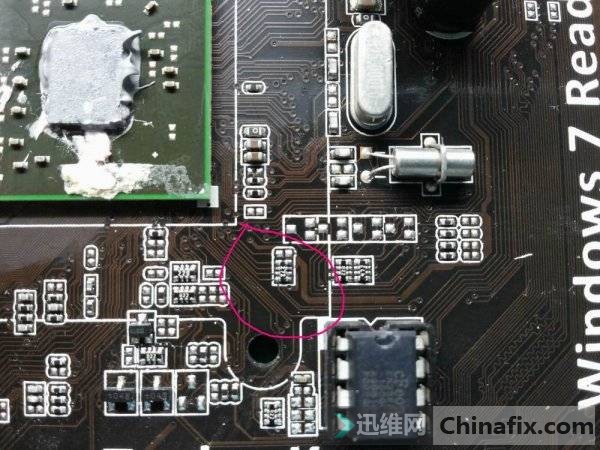

发现时钟跟数据跟这个RN201排阻相连,在板上找到了这个电阻(因为华硕排阻爱坏,呵呵)

RN201排阻相连

测其一端为3.3另外一端不正常,直接换掉这个电阻,OK正常跑码
