机型：联想N440G
板号：纬创A-note2
故障现象：待机电流偏高，不触发；

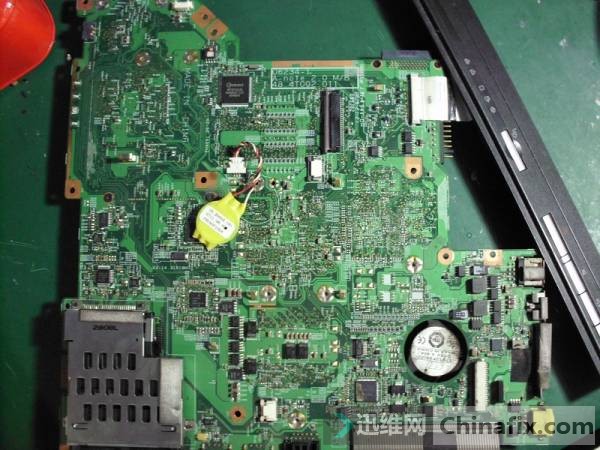

主板全貌：

维修过程：插上可调电源（简称电源），电流瞬间从0.678降到0.082左右不动了，这个现象给我的感觉是－－后级存在短路。

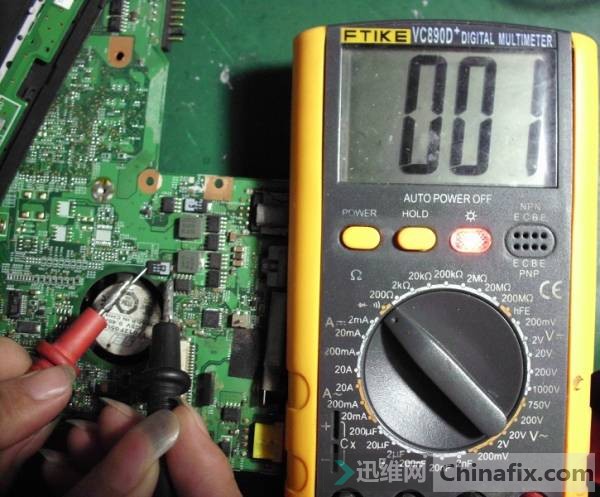

迅速拆机，测各大电感对地阻值，发现5V电感对地值为001，严重短路了。如下图

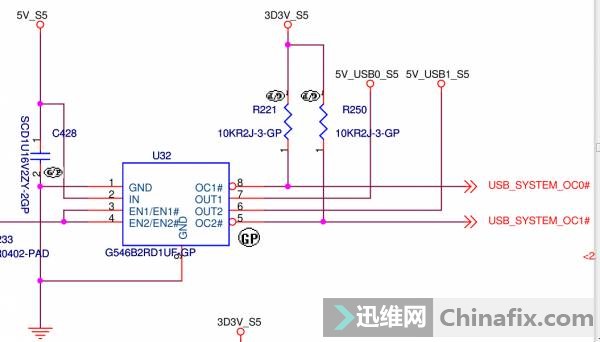

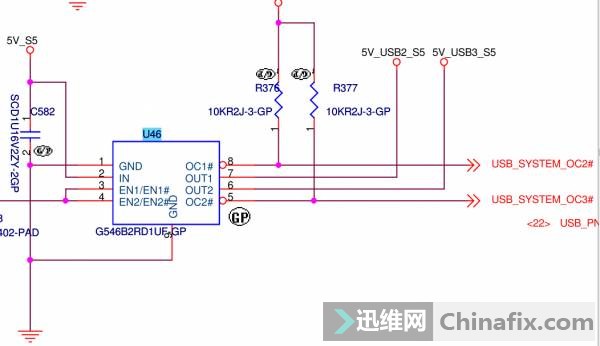

5V电感的电去的地方并不多，索性继续烧机，结果发现USB供电芯片（U46\U32)发烫，

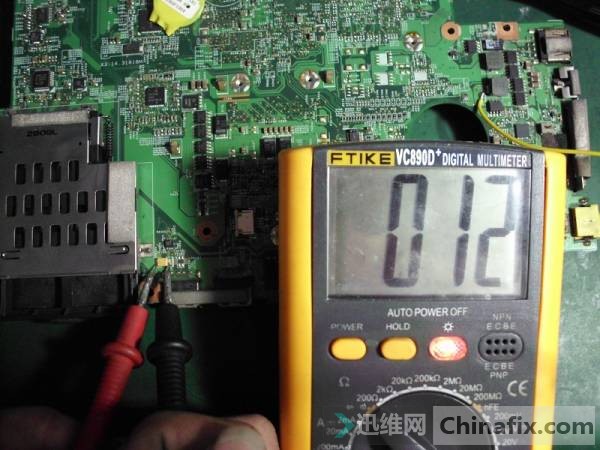

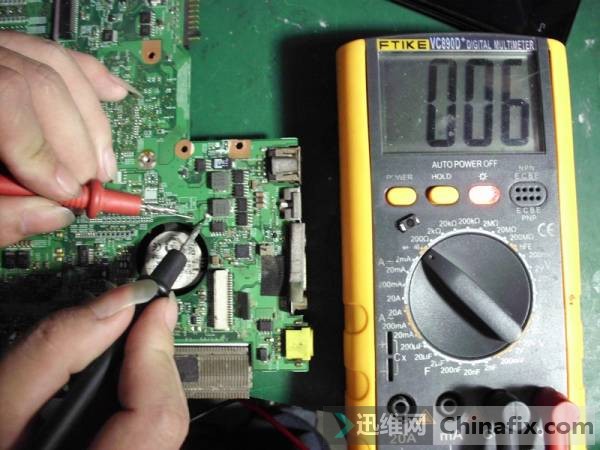

在USB接口旁边的滤波电容上测对地值为012，如下图：

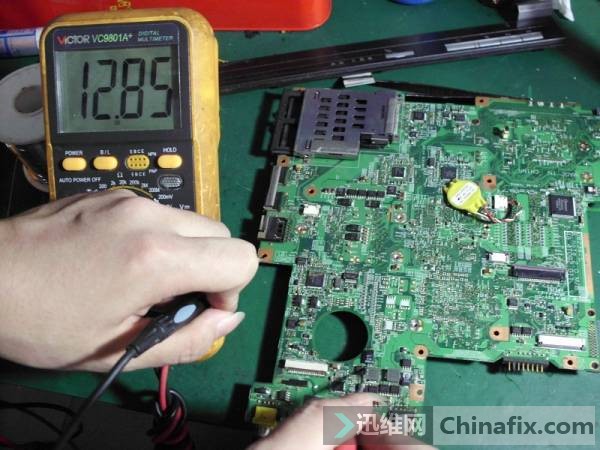

将U46 、U32拆掉后，阻值恢复了正常，暂时手上没有相同的USB供电芯片可代换，直接将焊盘上的2、6、7脚相连即可，再将5V电感后端的电容补上，插上电源，发现待机电流还有0.07左右，此时测得5V电感后端输出电压，测出结果如下：

测得5V电感输出电压竟然达了12.89V，当时我还以为是我的万用表坏了，换个表测还是一样，这已经明显过压了，那为什么供电芯片不保护呢？下面打开图纸：

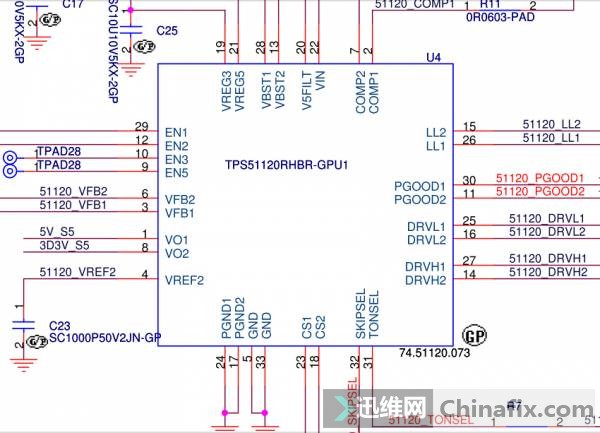

查图发现，3V\5V待机芯片是TPS51120,图上显示这个芯片的VFB1\VFB2两个电压反馈脚未采用，但是这个芯片是VO1\VO2脚有四种功能，其中有一种就是当反馈脚用。见下面的芯片数据手册描述：

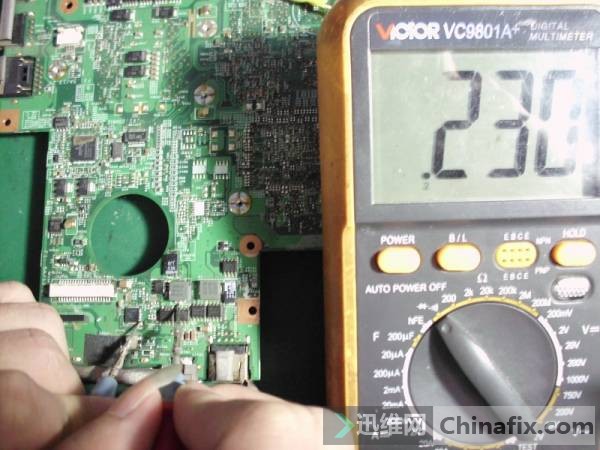

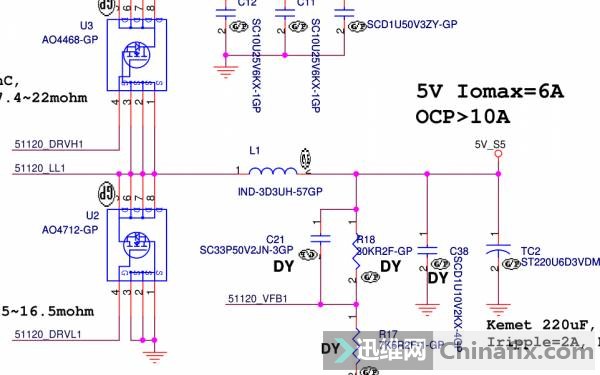

在我们这个图纸中就是这样设计的，如上图：TPS51120的第一脚VO1接的是5V_S5，与L1电感后端的5V_S5相连，作为5V输出电压的反馈脚，下面实际测量发现，芯片的第1脚VO1与L1电感之间的阻值竟然有230，如下图：

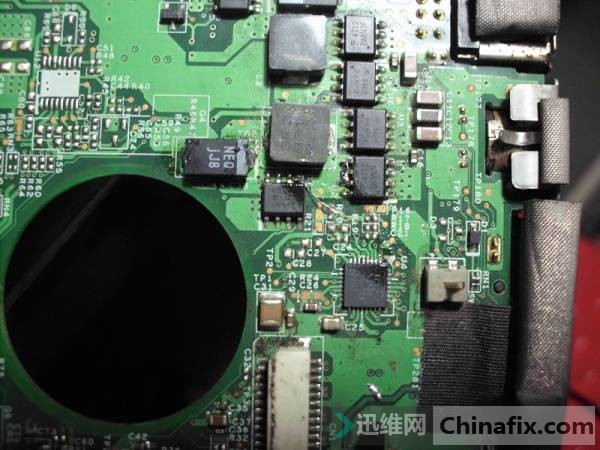

明显它们之间断线了，难怪后面输出电压那么高，还烧坏一堆东西！于是毫不犹豫的将芯片第1脚与L1电感后端飞线连接（为什么不连接电感前端呢？你懂得），连接好如下图：

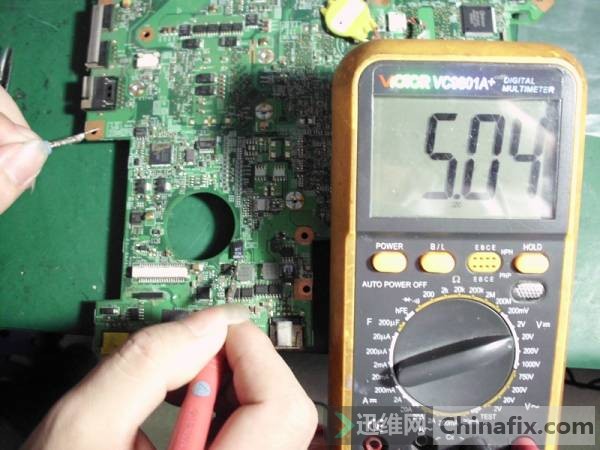

因我用的飞线比较细，不知道图片能不能看清，不过没关系，下面插上电源，实测输出电压恢复了正常，如下图：

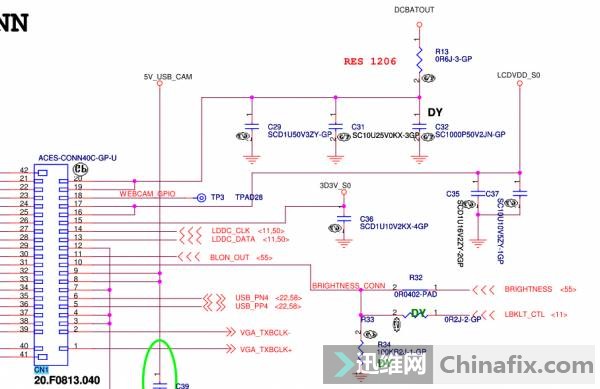

好了，到了这一步，待机电压基本恢复了，激动的按下开关触发，发现电流一路跳变到了1.353左右，但是屏幕没显示！我去！再擦了擦内存，再触发，发现还是老样子，仔细看屏幕，发现屏里面隐隐约约可以看到 lenovo LOGO,明显屏背光没工作，从屏接口查背光工作件：

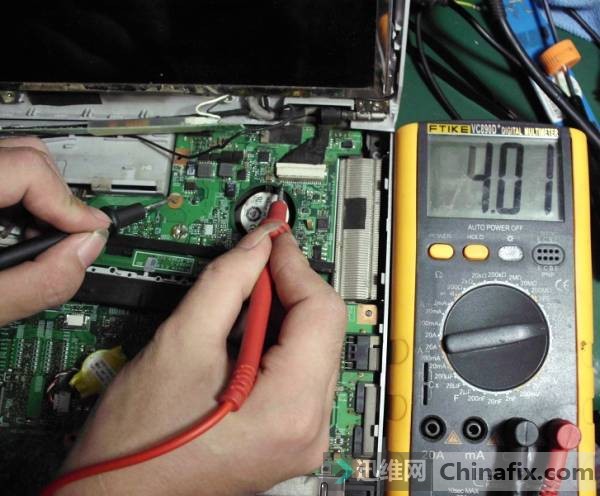

图中可以看出，第19脚、20脚所连的DCBATOUT便是高压供电，实测只有4V，如下图：

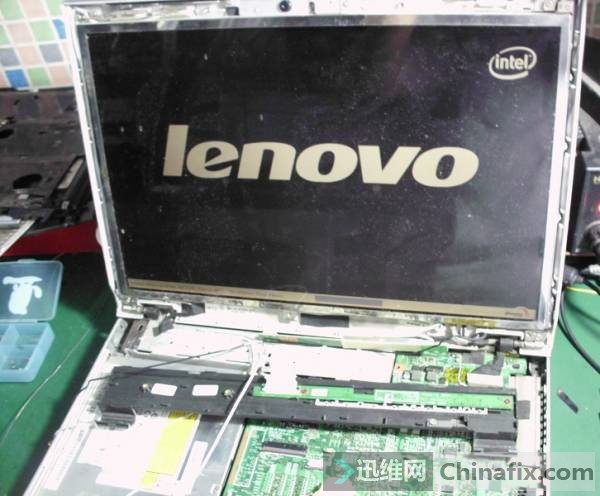

这个DCBATOUT明明是公共点的电，怎么会那么低呢？怀疑还是断线了，直接从旁边3V\5V供电上管D极取电－－飞线连到屏接口19、20脚，再上电，终于亮机了：

总结：PWM供电的电感前端和后端都不能断线，否则后果严重。维修中要特别注意检查。
