acer 4253进水机维修--别太依赖图纸了

前言：平时我们在维修中，大部分人都是依赖厂家的PDF电路图纸和芯片数据手册来维修的，那么这芯片数据手册固然准确，但是厂家提供的PDF电路图却因画图人员的随意性，导致很多图纸中电路与实际不一致，如果平时在维修中过度的去依赖图纸修机器，会反受其害，为什么这样说呢？因为我本人深有感触。具体见以下维修过程:

机型：ACER 4253
板号：DA0ZQE FCH（A50）芯片组
故障现象：刚开始不触发、后来掉电

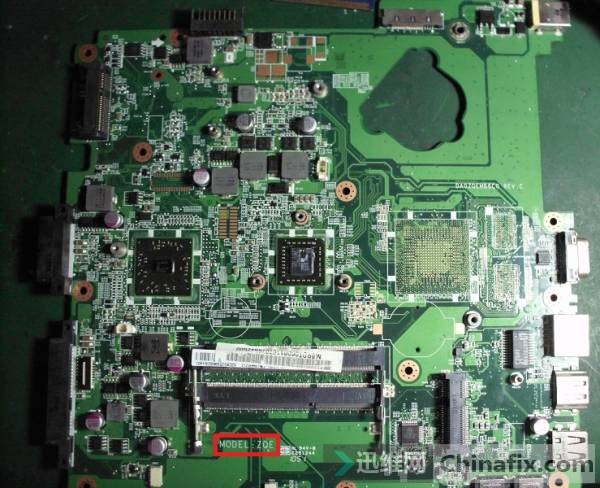

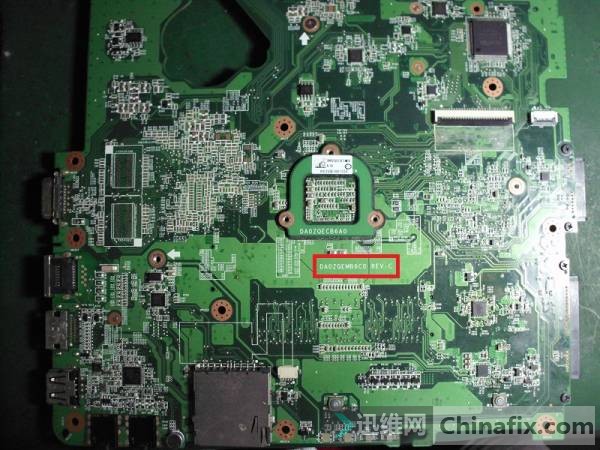

据客户描述，此机器是进水机，而且还在别家修过，没修好，是个多修机，接过机器，目测全板，进水痕迹已经被上家清理干净了，下面看看这板子的全貌吧：

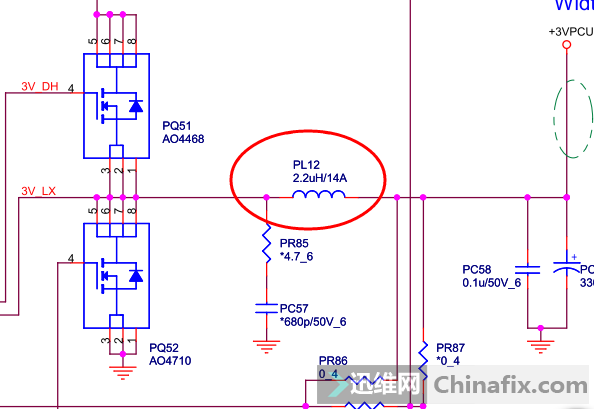

接着测各大供电电感的对地值，测量发现PL12电感+3VPCU对地阻为003，明显短路了

仔细一看，发现待机芯片RT8206B已经被人换过了多次了，因为底部焊盘都掉了，还是用飞线连接的，看来这个芯片也难逃一死，随便打了一下芯片周边电容的对地值，果然发现有为0的，果断拆掉芯片，再测量电感对地值，已经恢复正常，芯片周边的电容也不短了。可惜手上的RT8206B用完了，想找个其它芯片代替，找谁呢？当然是ISL6237，但是这个ISL6237有两个引脚与RT8206B不一样，如下图：

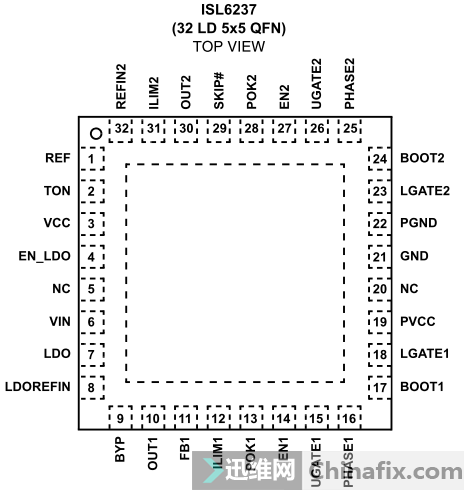

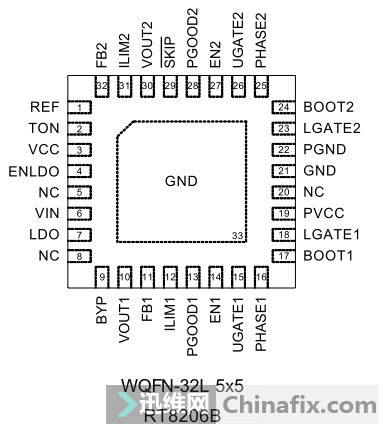

从上面两个芯片的顶视图可以看出，RT8206B的第8脚是NC脚，第32脚是FB2，而ISL6237的第8脚是LDOREFIN,第32脚是REFIN2,它们这两个引脚定义完全不一样，如果要想用ISL6237来代替RT8206B，那就必须在原来的电路上做些改动，才能满足ISL6237的电路设计，首先看看ISL6237芯片数据手册中对第8脚LDOREFIN的描述吧：

此引脚定义大概意思是：LDO参考输入，连接LDOREFIN到地固定输出5V，连接LDOREFIN到VCC固定3.3V输出……。
从以上描述来看，我们只需要把LDOREFIN连接到地就行了，因为在我们的实物中就是需要LDO输出5V线性电压。所以这个引脚很好改。
那么再看数据手册对ISL6237第32脚的描述吧：

大概意思是：SMPS2输出电压控制，连接REFIN2到VCC固定3.3V，连接REFIN2到一个3.3V供电为固定1.05V输出，REFIN2可用于从0.5V到2.50V调节SMPS2输出电压，当REFIN2<0.5V时SMPS2输出电压为0V。

从这个引脚定义的描述来看，只要把REFIN2连接VCC即可使第二路PWM控制输出3.3V，因为我们本身就是要让PWM控制产生+3VPCU。

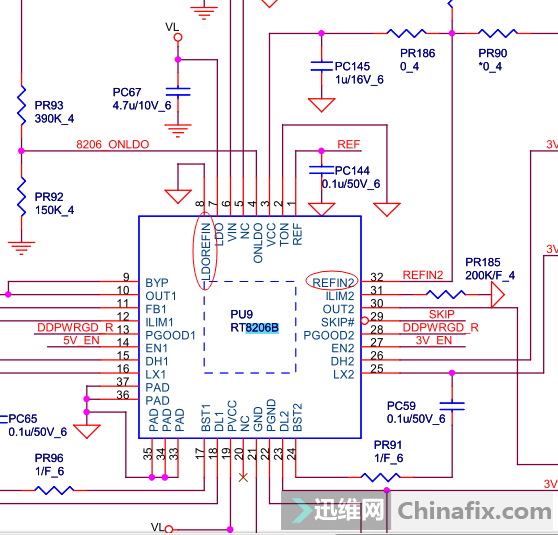

好，只要现在搞清楚了它们的引脚定义就好办了，下面打开这个机器的PDF电路图，不看不知道，一看吓一跳：

从上面图中可以看出，在这个图纸中完全是按照ISL6237的工作原理设计的，我估计以前这板上装的实物应该就是ISL6237，现在看来我完全不用改电路，直接将ISL6237装上去，插上电源，呵呵，待机电流0.012，+3VPCU\+5VPCU已经正常产生了，看来上家肯定是对着图纸装芯片装错了，被这个图纸中标示的RT8206B给忽悠了，难怪上家装上去的RT8206B会烧坏，现真象大白了。图纸也会有标错的时候。

以为这机器就这么简单修好了，激动的按下开关，电流跳到0.150左右快速掉电，掉电还还能反复触发，就知道进水进不会那么简单的，呵呵，看样子应该是某路供电不正常引起的缺电压掉电，要想找到故障点，其实很简单，找到HWPG，如下图：

经过测量发现HWPG_1.5V一直为0V，这下好了，顺藤摸瓜找到供电芯片RT8207，如下图：

这个HWPG_1.5V正是来自于RT8207的第13脚PGOOD，实测这个脚的电压为0V，PR114上拉电阻的另一端3.3V电压正常，看来确实是芯片没输出PGOOD信号，不输出PGOOD的原因大概有三种：
1、芯片本身坏了；
2、输出电压正常；
3、芯片的工作条件未满足。

我还是先查芯片的工作条件吧：测得芯片的14、15、16脚均有5V电压，第5脚1.5V,第2脚和24脚有0.75V，按开关之前，第11脚有6V左右电压，按开关之后10脚有3V电压，12脚这里是NC未测到电压（就这里误导了我）。看来条件正常，怎么会不工作呢?

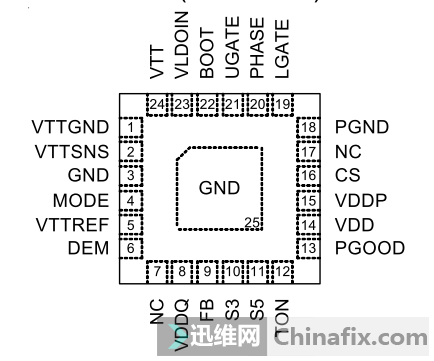

继续看芯片数据手册，不看不知道，一看又吓一跳，数据手册的引脚名称又和图纸不一样，大家看下的芯片顶视图;

从上面的图中可以看到，芯片数据手册中第12脚是TON信号，而在电路图中标的是NC，又一次标错把我们欺骗了（也许是我太大意了），看了一下数据手册对12脚TON的描述如下：

我英语实在是垃圾，图中英文大概意思是：该引脚通过一上拉电阻连接到VIN，用于设置UGATE导通时间。
其实说白了这就是个频率设定脚，需要连接一个电阻到VIN，仔细看电路图发现，图中的NC脚确实通过PR120 620K电阻连接到VIN，我实在太大意了，以为NC脚是空脚，谁知道是这画图人员在考验我，哎，当我在实物中找到这个电阻时，确发现这个电阻已经不见了，连焊盘都没了（被腐蚀了），于是在料板上找了个差不多的电阻装上，用飞线连接到VIN，如下图：
