秒杀三星R458不用加班了提早下班

更新时间:2014-07-02 09:44:51

下班前接到的一台三星机器,三星R458,故障现象开机即掉电,哎!没办法又要加班了,和客户谈好不管三七二十一拆,上可调电源一看待机正常,按开关0.5左右掉电。掉电瞬间测量各电感电压,哈哈,只有CPU的供电没出其他的都出了,这就简单了,从论坛找到图纸(http://www.chinafix.com/forum.php?mod=viewthread&tid=727091)打开图纸找到CPU供电芯片测量后发没有开启信号。见下图:

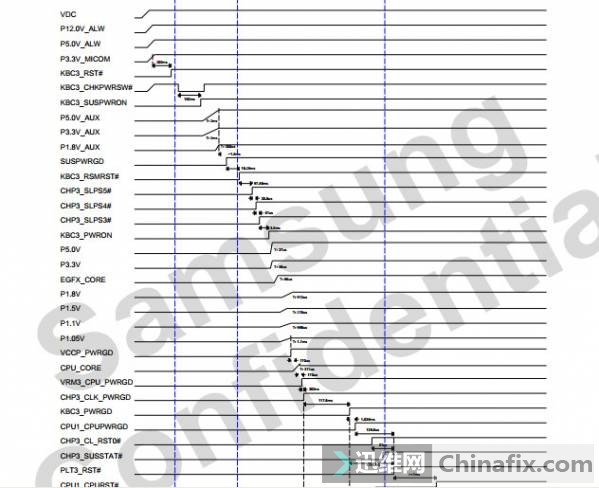

这个信号没有

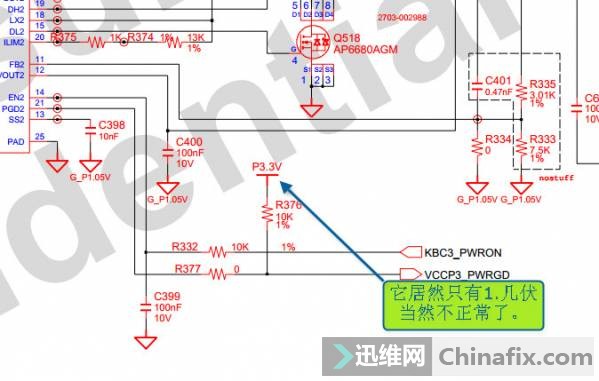

测量P1.05V发现只有1V,这个差0.05应该可以呀,但是测P3.3V得时候发现也是1点几伏,靠:原来是P3.3V作怪,呵呵这就好办了。见下图:



1点几伏

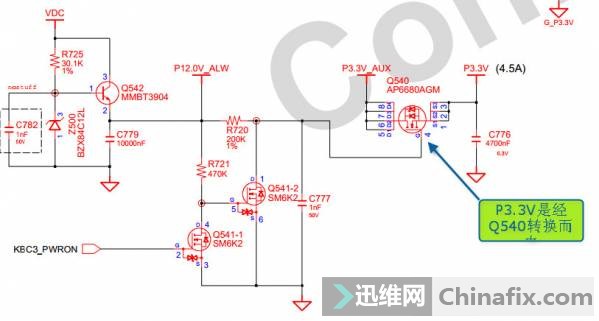

查图纸发现这个电压是由Q540转换的。见下图:

电压是由Q540转换的

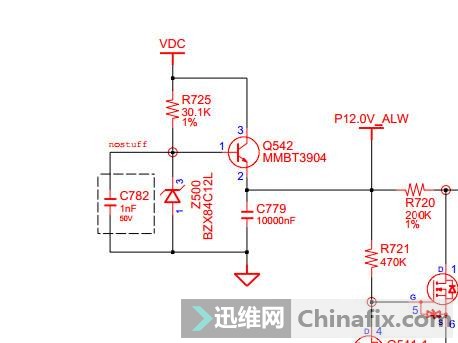

经检测Q540没有问题,继续向前查Q541及周边元件亦没有问题,查到Q542时问题出来了,Q542的3个脚电压都只有1V左右。见下图:

Q542的3个脚电压

VDC是公共点过来的电压,见下图:




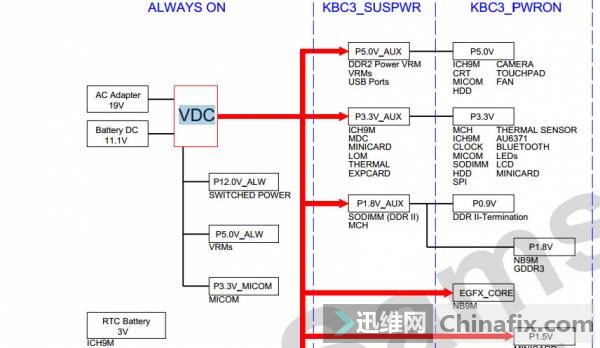

VDC

没办法只能飞线解决了,飞好线加电试机,电流一路跳变过了,装机测试OK进系统了。
再次感谢上传图纸的这位朋友。
