不知道大家在维修INTEL的高端主板（南桥为ICH7以上）的时候，有没有遇到过这样的现象，即CPURST#信号一直为低电平，引起CPU不工作，主板跑FF代码，一般以我们通常的维修思路，通常是先主板其它复位信号是否正常，如果其它信号正常，则查北桥的工作条件（包括北桥的工作电压，频率，以及南桥发给北桥的复位信号等），众所周知，CPURST#是由北桥发给CPU的，如北桥工作条件都正常，还找不到故障点，那就试更换北桥，这种维修思路在维修ICH7以下南桥的主板的时候是比较正确的。

但现在这种方法却不是百用百灵了，在修ICH7以上的主板，主要是945系列的时候，CPU无复位的故障比较常见，但是用上述的方法却成功率很低，所以有一段时间，我遇到这种主板都感觉很无奈，因为没有什么维修思路，在偶尔的一个机会，我抱着试试看的想法，更换了一次ICH7南桥，没想到作完BGA后，CPURST#信号却正常了，后来陆续修到无CPURST#信号故障的主板时候，如果查不出明显的故障，我都会更换一下南桥，而且维修成功率很高，基本上是85%。也就是说，85%的无CPURST#信号的主板故障是南桥所引起的。

面对这么高的故障定位率，我在闲下来的时候，不由得感觉很是不解，因为南桥会引发CPURST#信号故障，这对于我传统的修板思路来说，很难于接受。但却又不得不相信这种情况是真实存在的。而我作人的原则是绝对不想糊涂过日子，所以就查询了一些资料，来试着对这种故障现象作一个简单的分析，当然我的分析并不一定是正确的，因为限于设备、时间等条件，所以大部分的文字都是纸上谈兵，这篇小文扔在这里也只是想起到一个抛砖引玉的作用，希望各位高手多多参与讨论，早日给这个故障作一个正确的定义。

首先，来说一下CPURST#的大致产生流程，当然，只是一个很简单的描述。本文的重点并不在这里，只是为了让大家先有一个了解
1，ATX的PWROK和VCORE电路的VRM_GD发给南桥（当然，前提是南桥的基本工作条件都正常）
2，南桥接到这两个信号后，会发出一个最基本的PCIRST#信号，作为一个基本复位信号，并发给门电路或专用的复位IC。
3，门电路或专用IC将PCIRST#信号分化成PCIRST#1、PCIRST#2、IDERST#等，用来复位相应的设备。
4，PCIRST#1会同时发给IO、网卡、北桥等设备（这里并不一定就肯定是这样的定义，我只是举例说明，不同的主板依设计思路而不同，所以不要照搬之，要灵活运用，以跑线路的结果为准）
5，北桥接到PCIRST#1后，对自身进行复位，并在CPU接到南桥发出的CPU_PWRGD信号后，对CPU发出CPURST#信号使之进行复位，清空内存的寄存器。
上面是传统意义上的CPURST#信号产生流程，但我查阅了INTEL的技术支持文档后，发现在ICH7以后的平台上，复位信号的工作有了一些明显的改变。

以ICH7南桥为例，其接到PWROK和VRM_GD后，会发出PLTRST#及PCIRST#两个基本复位信号，PLTRST#信号用来复位PCI-E平台的一些设备，绝大部分主板是为IO及北桥提供复位，而PCIRST#则用来来主板上的其它IC来提供复位。
即然我们知道了PLTRST#信号是用来复位北桥的，那么就可以推断出PLTRST#是CPURST#产生的必要条件。一般来说这个步骤上的PLTRST#信号是不会有故障的，我曾经专门作过量测统计，由于南桥引起的CPURST#信号故障，在PLTRST#信号上根本就不会出错。所以PLTRST#信号导致的故障我们可以排除掉。

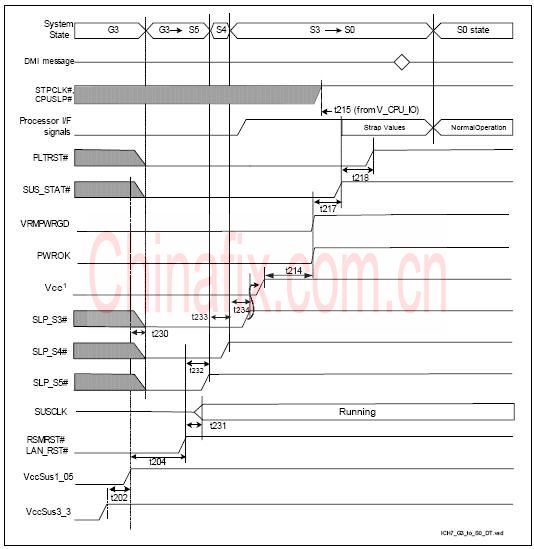

在INTEL的技术文档中，我找到了下面的一张时序图，如图所示，整个平台在进入S0状态（也就是正常的工作状态）时，相应的信号时序依次是PWROK→VRMPWRGD→SUS_STAT#→PLTRST#→Processor I/F signals→STPCLK#(CPUSLP#)→DMI message。在PLTRST#信号之后起作用的分别是Processor I/F signals（处理器接口信号）、STPCLK#（降低处理器频率信号）、DMI message（DMI介面信息），由此分析，此三个因素可能会影响CPURST#复位信号。

因此，如果发现CPURST#信号不正常，在排除PLTRST#本身及之前的故障的时候，则需要对DMI介面进行检查。如果DMI介面有了故障，则很有可能会影响CPURST#，在我进行维修的时候，曾发现过几例DMI介面故障所引起的CPURST#故障，而比较有趣的是DMI介面故障的主板，北桥几乎不会有坏的，通过割线判断，都是南桥有短路或开路，我想可能是南桥作为输入输出数据的主要控制端，所以损坏率较高吧。
我的理解就是如上这些，有很多不完全不正确的地方，希望大家来补充并修正。

PS：DMI介面的检修方法，就是打一下DMI介面信号的对地二极体值，以及电压。所谓DMI介面，就是南桥和北桥之间的连接线路。我们可以通过检视主板的外观来找到相应线路。
