腐蚀的 G470 的艰难维修

更新时间:2014-07-08 09:49:22

板号 LA-6751p

维修时间2014年7 月5日
天气 晴 地点 东莞某电脑城
    客户送修一台 G470笔记本,说是 能开机 不显示,看待机电流 0.14 有点偏大,按开关 ,电流 有时 上到 1.1几 ,有时上到0.9 但都 是不显示 ,好了 打发客户走 ,心想这下 碰到个简单的 ,插插内存条就好了 吧,但结果 你 懂的 好吧 拆机吧 ,拆机不熟练 啊 ,一番艰难的 拆机 终于拆开了 ,先看下板子吧发现在Cpu 坐 背面有点绿毛感觉像是腐蚀洗板水刷在放在BGA上烤了下,再测了下腐蚀严重的地方有一电阻无穷大 换上一10k 电阻插上可调电源发现待机电流还是一样。

插上可调电源

    给我的感觉就是 ,可能是后继有点短路,或者 有电压提前出来了
开始打各大 电感的值, 打到3 5 V 的电感的值有点偏低 啊 5V 电感120 3V电感 90多, 仁宝的 板子 都还好,3 5 V的 隔离点 断开 继续打值 , 发现都还差不多大,手中又没有同样的 板子 没法对比啊 都是 因为 没有经验 啊 哎不管了 再次插上可调电源 保险起见 测3 5V 正常 ,还可以触发 心想待机 3 5V 这块应该没多大 问题 了呀,待机电流还是偏大,一定是有电压提前出来 了,我就查那些二级电压

二级电压
    发现+5VS 和+3vs 提前出来了 这个电压应该触发以后才会出的吧 查了+5VS的去向 原来是给CPU供电芯片 ,和一些外设设备去供电了 ,怪不得待机电流会偏高 ,
分析 :SUSP 待机时应该为高 控制Q110 导通拉低+VSB 截止 U38的 导通, 实测 SUSP 为低 究竟是什么把它 拉低的呢 继续追查SUSP的来源。

追查SUSP的来源

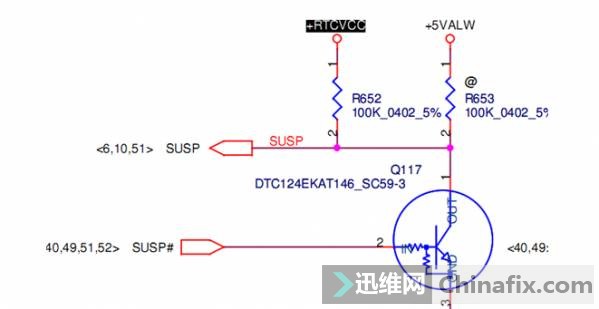

    EC在读到程序之后,发出susp# 这个低电平 Q117这个 管子截止 , 由+rtcvcc 上拉这个高电平的SUSp 实测R652一端为3V电压 ,一端为低电平 打电阻这 一端的阻值 为15 这不是短路 吗 怪不得为低电平 +rtcvcc这个是由CMOS电池供给的 ,
烧机烧了会 ,也烧不出来 无奈呀 ,只有慢慢拆SUSP去过的地方 运气很不好 几乎SUSP去过了地方都拆了还短路 郁闷呢 ,出去抽跟小烟 在说,突然间想到
板子以前可能进过什么东西 不会是这样吧, 联想到第一次换到的那个电阻拆掉 很神奇,居然不短了 原来是这个Q4三极管短路啊 ,

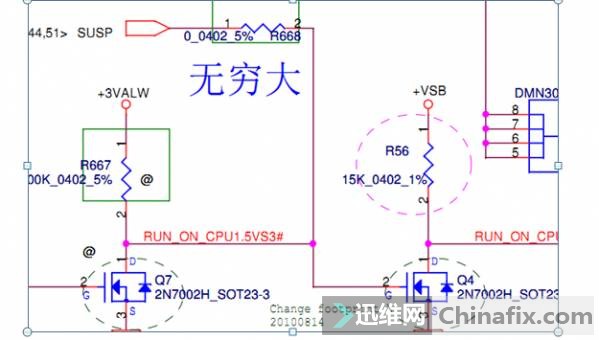

Q4三极管短路

    这次换掉了,再次上电 待机电流 变为正常,触发上电 哎 终于显示了,还是不细心啊,才走了 那么多的弯路 ,修的这么痛苦,下次一定要细心了不过还是明白一点了SUSP这个信号待机时应该为高,触发的时候应该为低,SUSP# 是有EC发出的 待机应该为底,触发上电时应该为高的。
小弟文采表达不好 ,有写的不对的地方希望大神们指教下。(文/迅维网)
