强悍的7哥 海尔7G-700游戏本拆解

更新时间:2016-02-22 10:29:37

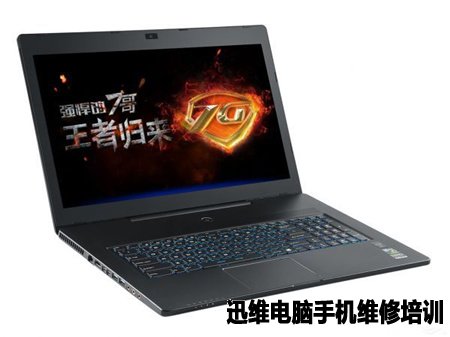

  用过海尔7G-700的人,都被它美观的设计和强悍的性能所震撼,全金属铝镁合金超薄外观,搭载英特尔酷睿i7-4700HQ处理器,英伟达GTX765M游戏显卡,8GB DDR3L-1600MHz内存,7200R/M 1TB硬盘,双风扇散热,顶级SBC音效,1080P全高清雾面屏,整个配置也算当时主流了!
  这么一款游戏本,内部结构如何,是否够逆天?今天我们一起来揭开它的“面纱”!





  1、拆开之后,后盖外观,可以看出有很多进风口,螺丝孔很多。

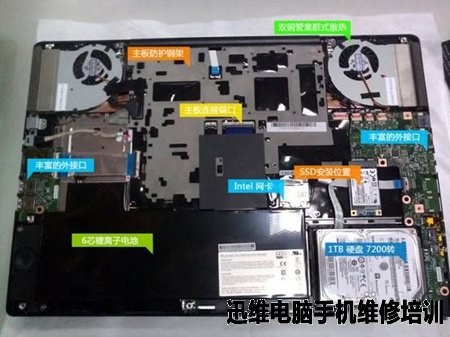

  内部整体结构,各个KP的位置,尽收眼底,一览无余。

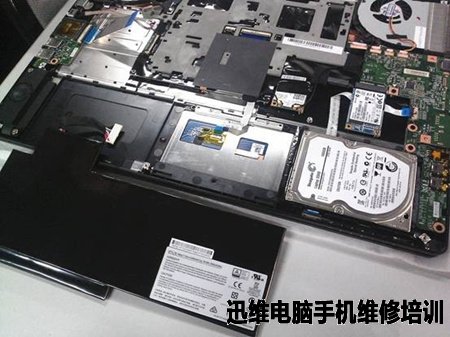

  2、电池拆掉之后,如下图。

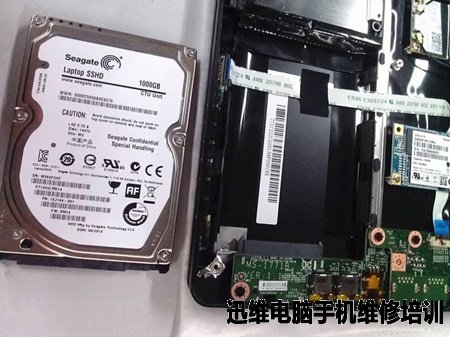

  3、硬盘安装位置是1T的。

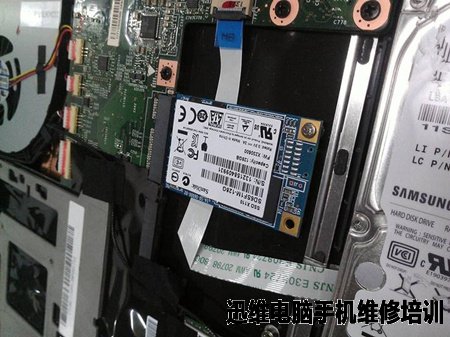

  4、如果想加SSD,提高性能,可在此处插入,即插即用,推荐使用SSD安装系统,切入更快。

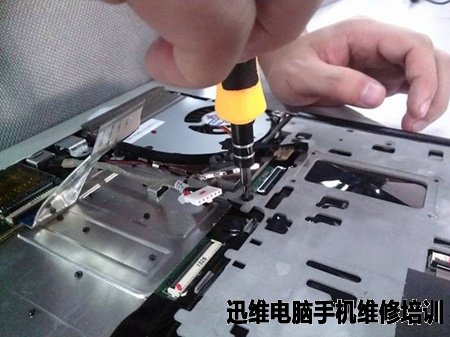

  5、去掉风扇处的螺丝去掉链接线。

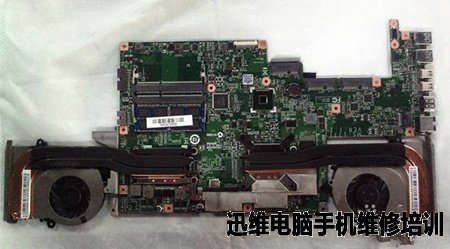

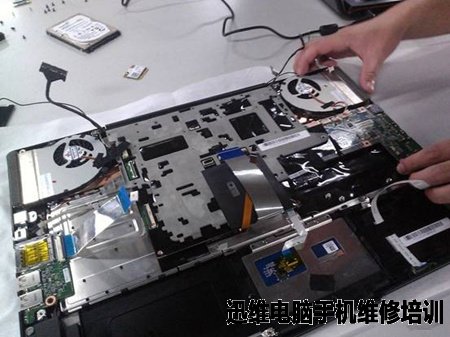

  6、挖去,双风扇,这是什么节奏?霸气侧漏,玩游戏,散热NO Problem!

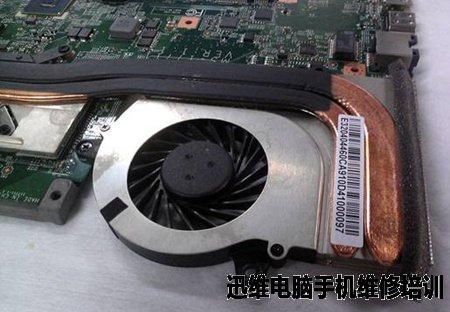

  来,给风扇个特写,还是双铜管的呦。

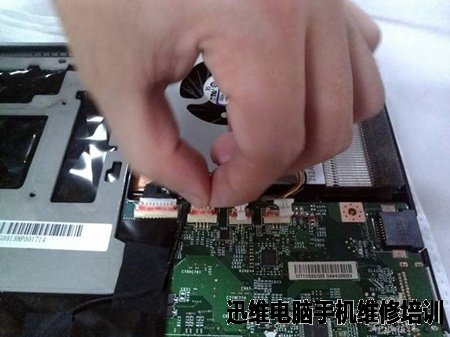

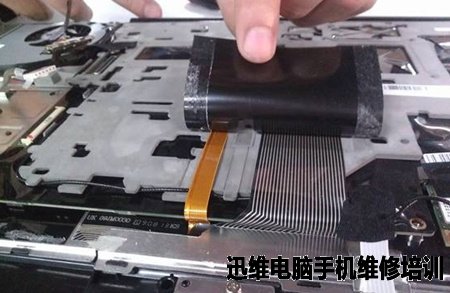

  7、主板链接排线。

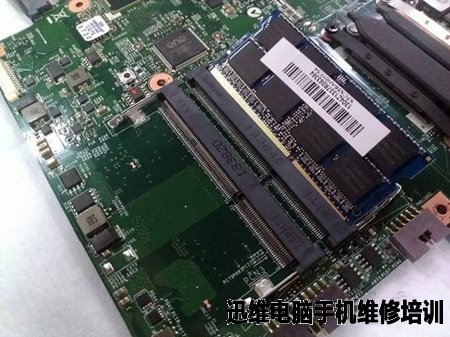

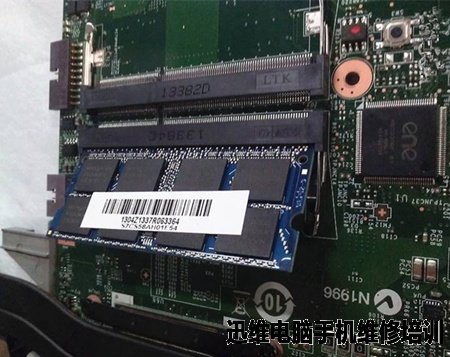

  8、8颗粒的内存条。





  支持双内存,最大16G,轻松插入另一个哦!

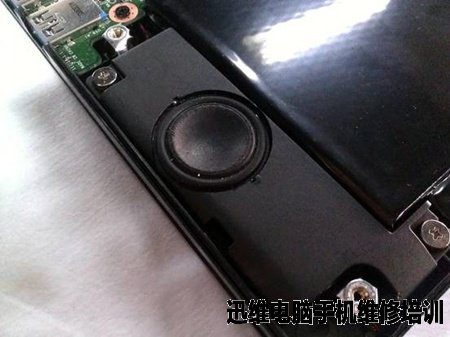

  9、内置重低音效音响,与前置SBC音效交相呼应。

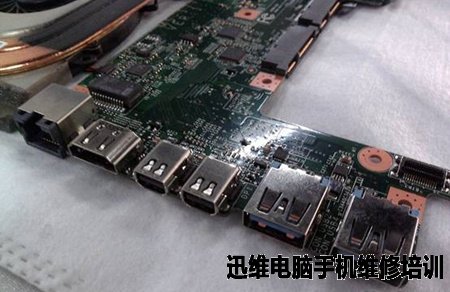

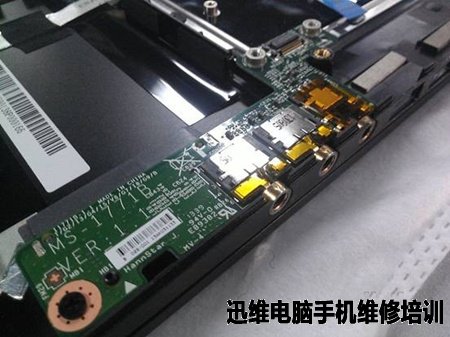

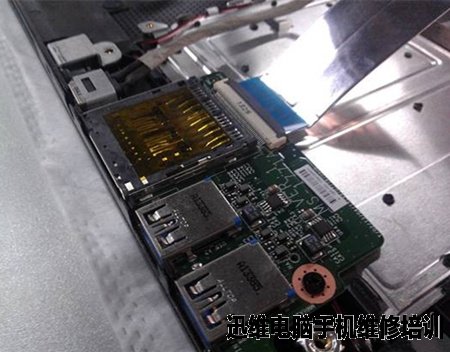

  10、丰富的接口,满足你所有常用的需求。

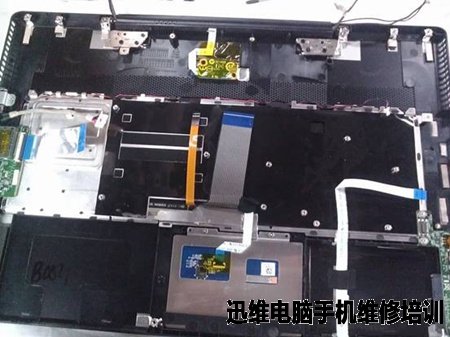

  11、去掉KP之后,整个内部的结构,如图。

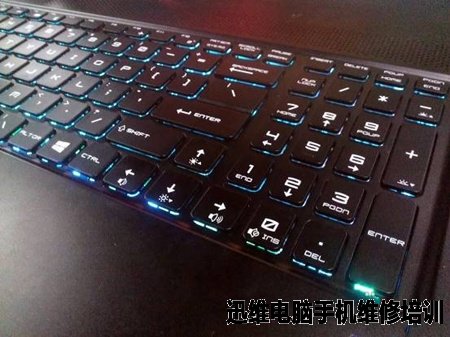

  键盘目前是单色背光,待我下载一个多彩的软件,是不是会更炫更酷!还可以调制波浪形式的。
  总结:整个拆机过程还是很顺利的,想加SSD&内存,都很轻松,只是内存略微麻烦,需将主板拆掉,不过对于想要提高性能的游戏玩家来说,这个不是问题了。
