真的薄如纸?联想昭阳K2450暴力拆解

更新时间:2016-02-22 11:28:14

  联想昭阳K2450是K29的升级版,依旧针对教育、邮电、金融、政府等行业用户,可根据不同用户的使用需求在软件、硬件甚至顶盖的标识上进行个性化定制。不过对于普通用户来说,昭阳系列笔记本以性价比和超强扩展性著称,像K27、K29等型号也受到了广大普通用户亲睐,那么作为它们的升级版,变薄了的联想昭阳K2450扩展性如何呢?做工用料有没有缩水?内部结构是什么样的?下面咱们就通过拆解一探究竟。

  联想昭阳K2450是一款相当精致的12.5英寸超便携商用笔记本,其机身外壳使用金属材质打造,机身表面覆盖有黑色的类肤质涂层。

联想昭阳K2450拆解
联想昭阳K2450拆解(图1)

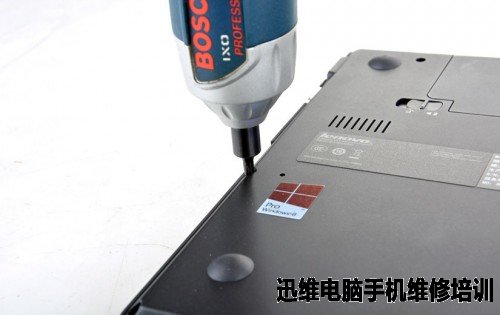

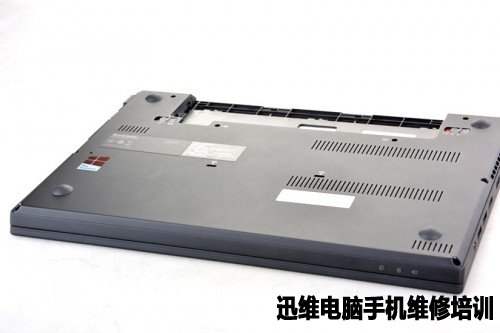

  拆解的第一步当然是先拆下机身底面的所有螺丝,不过这样并不能直接取下联想昭阳K2450底部机壳,因为键盘下面还有固定的螺丝,这种三明治式的固定方式有助于提升整机的稳固度。

联想昭阳K2450拆解
联想昭阳K2450拆解(图2)

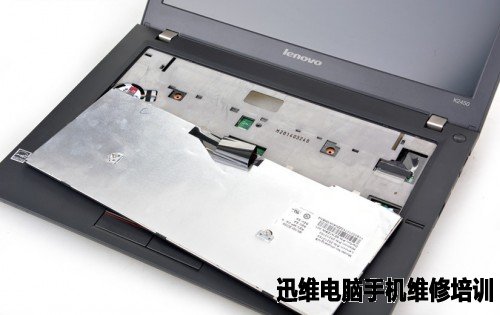

  拧下底部机壳所有螺丝以后,就可以拆下K2450的键盘,这里可使用撬棒沿着键盘上方卡扣将键盘一点一点撬起,不过这个过程中会感觉有一些费力,因为昭阳K2450键盘与机壳之间不仅在底部有螺丝固定,而且还使用了双面胶固定,可见昭阳K2450还是相当注意细节处理的。

联想昭阳K2450拆解
联想昭阳K2450拆解(图3)

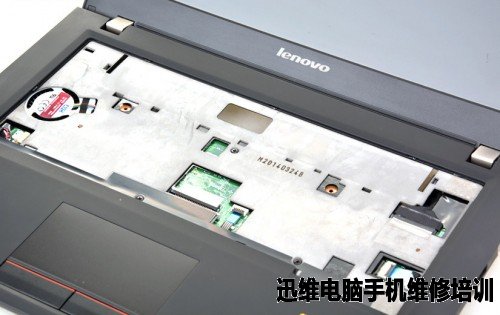

  取下键盘以后,可以看到昭阳K2450键盘面机壳采用金属材料打造,在键盘区域有三颗固定螺丝,将它们拆下以后,才可以拆下底面机壳。

联想昭阳K2450拆解
联想昭阳K2450拆解(图4)

  由于采用了金属外壳,在拆解的过程中可以非常明显的感觉到,相比塑料机身的笔记本,昭阳K2450整个拆卸过程更加顺畅,而且卡扣不容易损坏。 拆卸完成以后,从昭阳K2450的机壳可以看到,它的用料相当扎实,并且做工较为精细,表面光滑平整,不像一些低端笔记本会有许多毛刺和瑕疵。

联想昭阳K2450拆解
联想昭阳K2450拆解(图5)

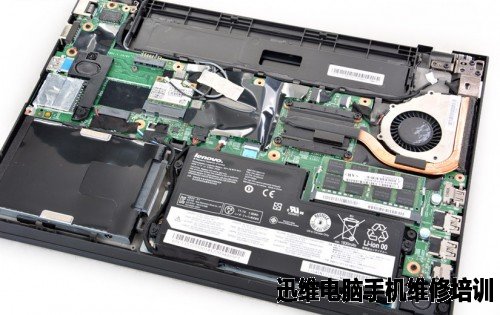

  昭阳K2450主板及其他部件全部固定在键盘面机壳上,整体布局较为合理。它采用双电池设计,内置有一块24Wh锂离子聚合物电池,并且机身尾部还设置了另一个电池位,可安装第二块电池。

联想昭阳K2450拆解
联想昭阳K2450拆解(图6)

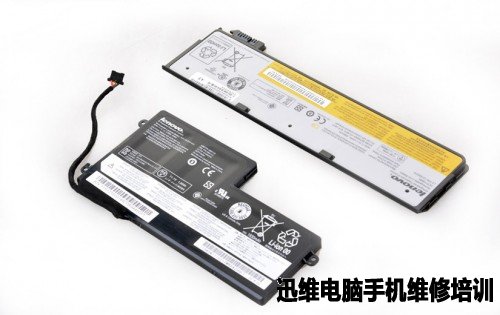

  昭阳K2450内置电池容量为24Wh,外置位置有三种选择,其一是减重模块,可以把尾部的凹陷堵住,但无法供电,这时昭阳K2450处于单电状态,整机重量最轻。 除此以外还可为K2450配备24Wh的电池和48Wh两种可插拔电池,用户可根据自身的需要配备不同的电池组合。

联想昭阳K2450拆解
联想昭阳K2450拆解(图7)

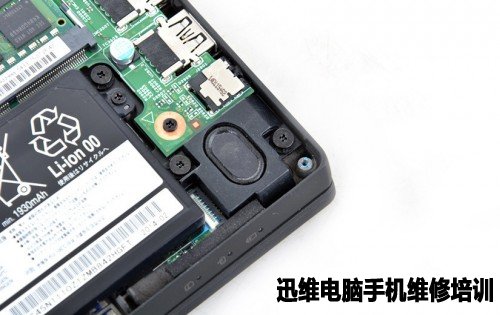

  昭阳K2450机身内部细节。

联想昭阳K2450拆解
联想昭阳K2450拆解(图8)

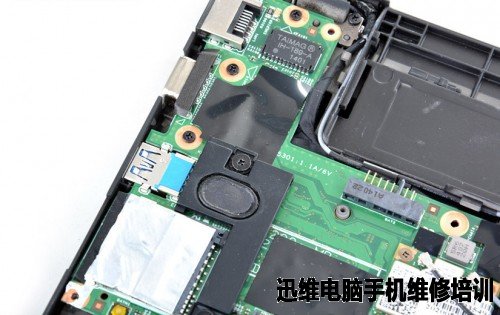

  昭阳K2450机身内部细节。

联想昭阳K2450拆解
联想昭阳K2450拆解(图9)

  昭阳K2450机身内部细节。

联想昭阳K2450拆解
联想昭阳K2450拆解(图10)

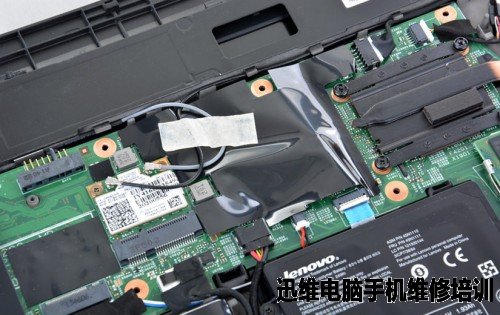

  昭阳K2450主板上面多处覆盖有大面积电磁屏蔽材料,这是许多低价笔记本所不具备的。

联想昭阳K2450拆解
联想昭阳K2450拆解(图11)

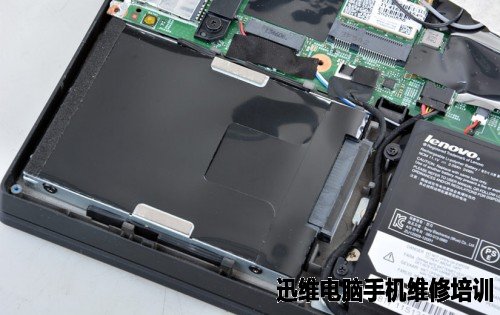

  昭阳K2450设置有一个2.5英寸硬盘位,可安装标准尺寸的笔记本机械硬盘和SSD固态硬盘。

联想昭阳K2450拆解
联想昭阳K2450拆解(图12)

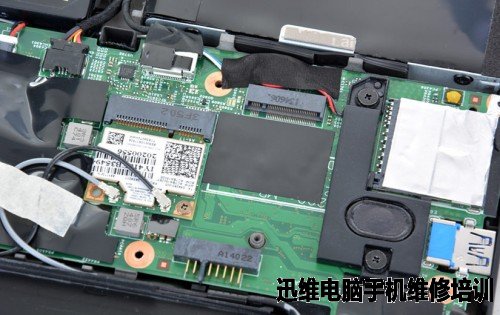

  除了标准的2.5英寸硬盘位以外,昭阳K2450机身内部还提供了一个NGFF接口,这是Intel为超极本量身定做的新一代接口标准,其尺寸仅为 42mmX22mm,可用于安装固态硬盘,这样就能够组成SSD+HDD双硬盘模式,可以为用户提供更丰富的选择,这也是昭阳K2450为定制化作出的设计。

联想昭阳K2450拆解
联想昭阳K2450拆解(图13)

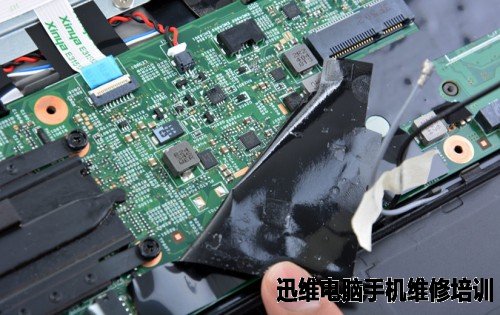

  黑色电磁屏蔽层下面覆盖的电气元件。

联想昭阳K2450拆解
联想昭阳K2450拆解(图14)

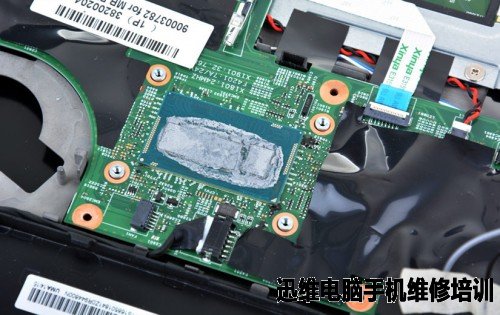

  昭阳K2450使用第四代智能英特尔酷睿U系列处理器,采用单芯片架构,一颗CPU上面不仅集成了HD 4400核心显卡,而且还将PCH芯片与CPU封装在同一个PCB基板上,简化了外围电路的设计,缩小了主板的面积,降低了整体功耗。

联想昭阳K2450拆解
联想昭阳K2450拆解(图15)

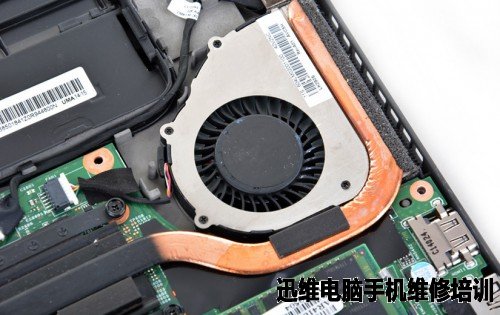

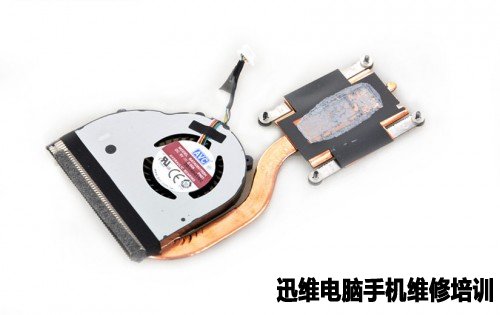

  昭阳K2450散热风扇。

联想昭阳K2450拆解
联想昭阳K2450拆解(图16)

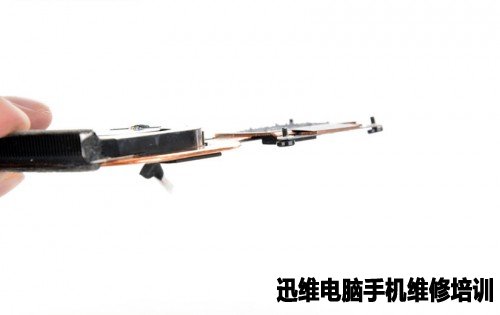

  昭阳K2450散热风扇厚度很薄。

联想昭阳K2450拆解
联想昭阳K2450拆解(图17)

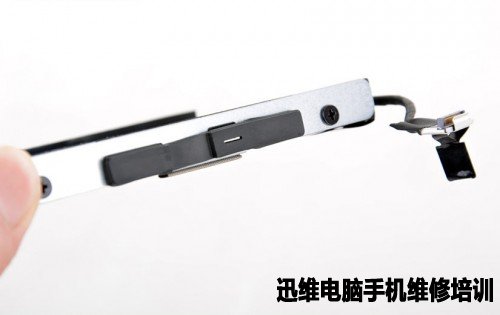

  昭阳K2450硬盘托架两侧设有橡胶材质缓冲装置,配合APS,可以对硬盘起到较好的保护作用。

联想昭阳K2450拆解
联想昭阳K2450拆解(图18)

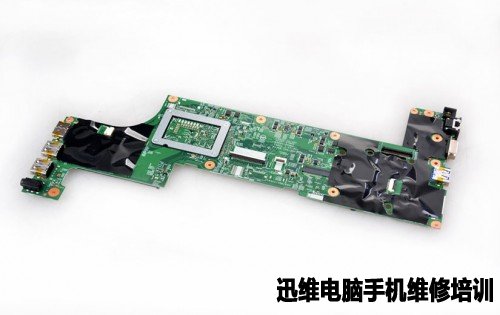

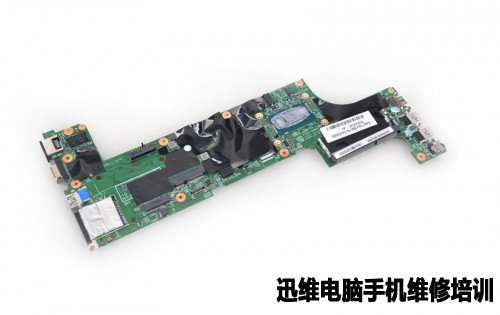

  昭阳K2450主板细长。

联想昭阳K2450拆解
联想昭阳K2450拆解(图19)

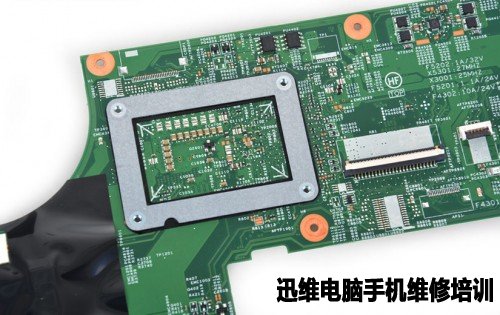

  昭阳K2450主板背面。

联想昭阳K2450拆解
联想昭阳K2450拆解(图20)

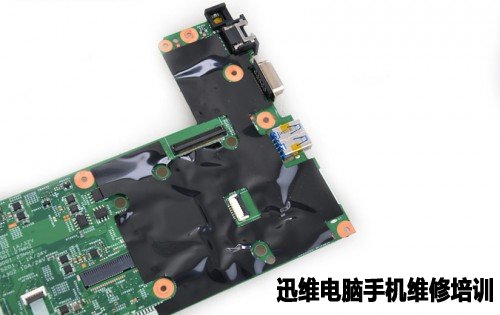

  昭阳K2450主板背面细节。


联想昭阳K2450拆解
联想昭阳K2450拆解(图21)

  昭阳K2450主板背面细节。


联想昭阳K2450拆解
联想昭阳K2450拆解(图22)

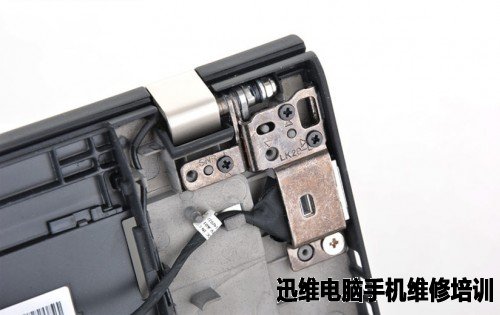

  机身转轴部分。

联想昭阳K2450拆解
联想昭阳K2450拆解(图23)

联想昭阳K2450拆解
联想昭阳K2450拆解(图24)

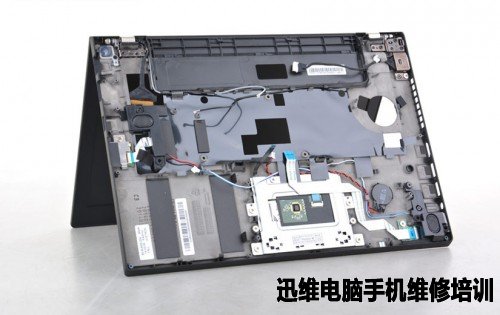

  昭阳K2450屏幕面、机身底面与键盘面均为金属材质打造,通过拆解可以感受到昭阳K2450机壳模具比较精细,用料相当扎实,可对整机起到很好的保护作用。
