机械师夜鹰F117-F1K拆机图解教程

更新时间:2017-03-01 15:19:28

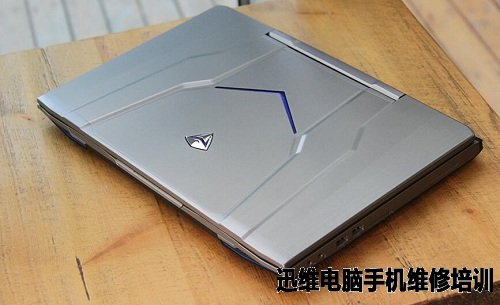

  机械师夜鹰F117-F1K是为数不多的搭载NVIDIA GTX 1050Ti独显的游戏本产品,除此,机械师F117-F1K还搭载了英特尔第七代酷睿处理器,今天我们通过机械师夜鹰F117-F1K的拆机来看看它的内部构造到底如何。

机械师夜鹰F117-F1K拆机 图1
机械师夜鹰F117-F1K拆机 图1

机械师夜鹰F117-F1K拆机 图2
机械师夜鹰F117-F1K拆机 图2

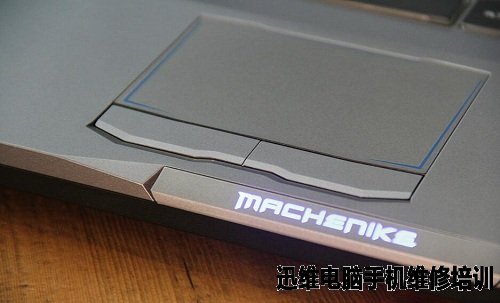

  机械师夜鹰F117-F1K的触控板:

机械师夜鹰F117-F1K拆机 图3
机械师夜鹰F117-F1K拆机 图3

  机械师夜鹰F117-F1K拆机方法/步骤:

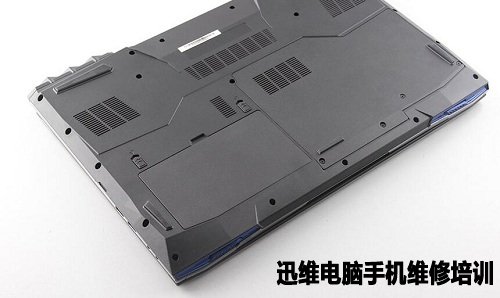

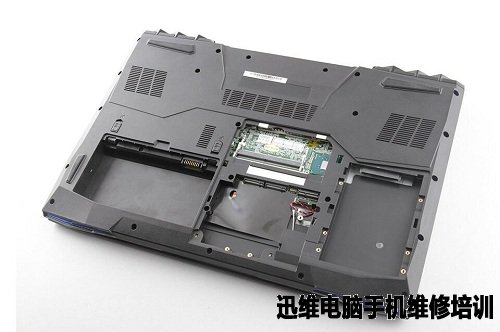

  机械师夜鹰F117-F1K的机身背部,左侧为电池仓,右侧为硬盘和内存仓。

机械师夜鹰F117-F1K拆机 图4
机械师夜鹰F117-F1K拆机 图4

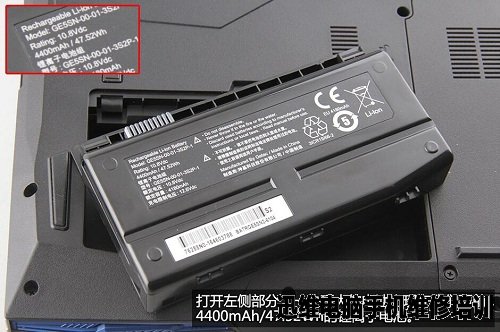

  首先拆下机械师夜鹰F117-F1K左侧的 4400mAh/47.52Wh 锂离子电池。

机械师夜鹰F117-F1K拆机 图5
机械师夜鹰F117-F1K拆机 图5

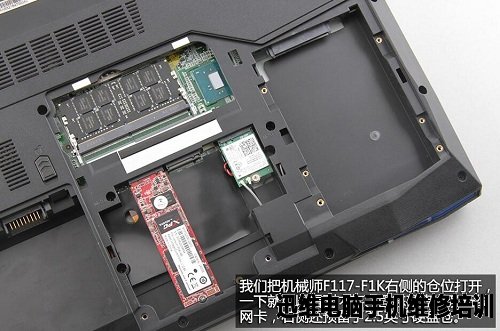

  机械师夜鹰F117-F1K右侧仓位,内存、固态硬盘以及无线网卡,还有预留的2.5英寸硬盘仓。

机械师夜鹰F117-F1K拆机 图6
机械师夜鹰F117-F1K拆机 图6

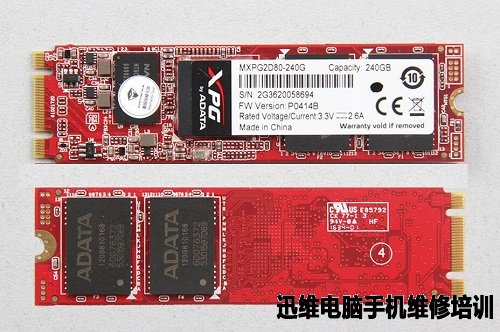

  威刚240GB固态硬盘。

机械师夜鹰F117-F1K拆机 图7
机械师夜鹰F117-F1K拆机 图7

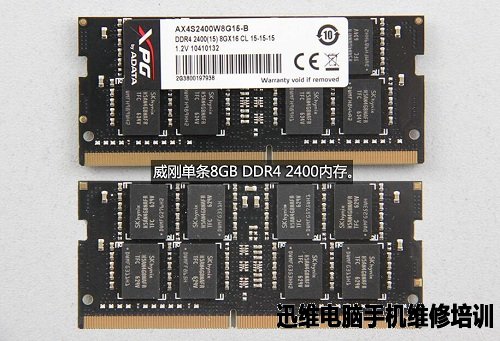

  威刚单条8GB DDR4 2400内存。

机械师夜鹰F117-F1K拆机 图8
机械师夜鹰F117-F1K拆机 图8

  Intel Dual Band Wireless-AC 3165无线网卡。

机械师夜鹰F117-F1K拆机 图9
机械师夜鹰F117-F1K拆机 图9

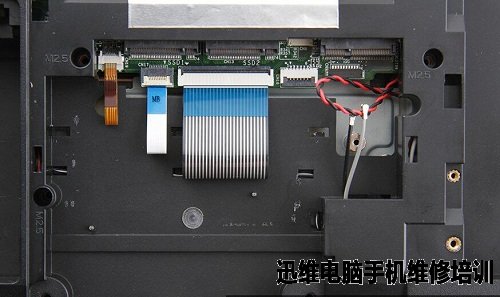

  固态硬盘下方隐藏着三条排线,必须把它们先拆除,避免对之后的拆机造成麻烦。

机械师夜鹰F117-F1K拆机 图10
机械师夜鹰F117-F1K拆机 图10

机械师夜鹰F117-F1K拆机 图11
机械师夜鹰F117-F1K拆机 图11

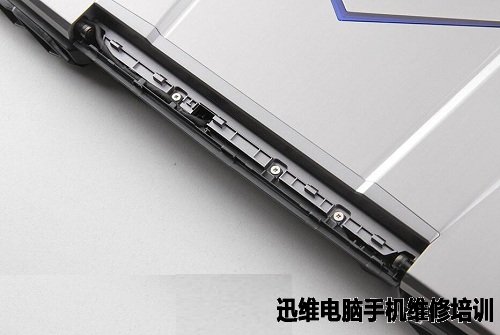

  机械师夜鹰F117-F1K转轴部分有三颗隐藏的螺丝,一定要提前拆下,不然硬拆会造成不可修复的损伤。

机械师夜鹰F117-F1K拆机 图12
机械师夜鹰F117-F1K拆机 图12

  成功分离后特写图:

机械师夜鹰F117-F1K拆机 图13
机械师夜鹰F117-F1K拆机 图13

机械师夜鹰F117-F1K拆机 图14
机械师夜鹰F117-F1K拆机 图14

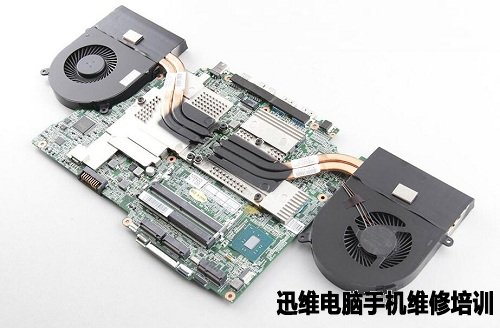

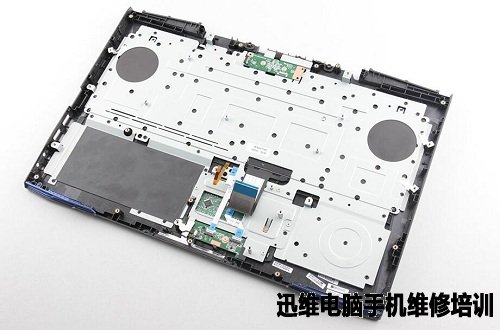

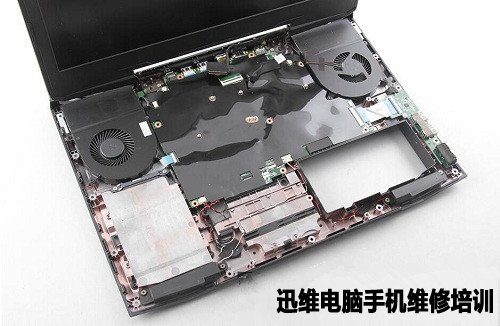

  拆掉键盘,下面将主板+散热模块一起拆下,可以看到有两块散热片+双热管。

机械师夜鹰F117-F1K拆机 图15
机械师夜鹰F117-F1K拆机 图15

机械师夜鹰F117-F1K拆机 图16
机械师夜鹰F117-F1K拆机 图16

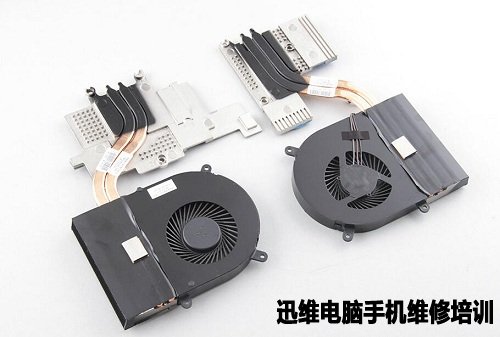

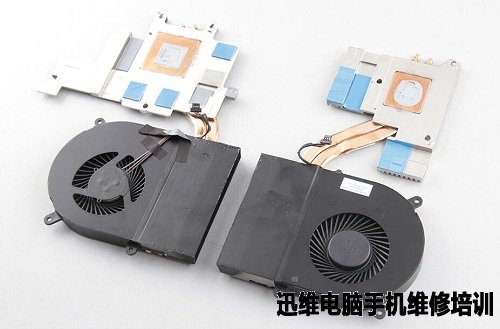

  散热风扇特写:

机械师夜鹰F117-F1K拆机 图17
机械师夜鹰F117-F1K拆机 图17

机械师夜鹰F117-F1K拆机 图18
机械师夜鹰F117-F1K拆机 图18

  机械师夜鹰F117-F1K主板正面特写:

机械师夜鹰F117-F1K拆机 图19
机械师夜鹰F117-F1K拆机 图19

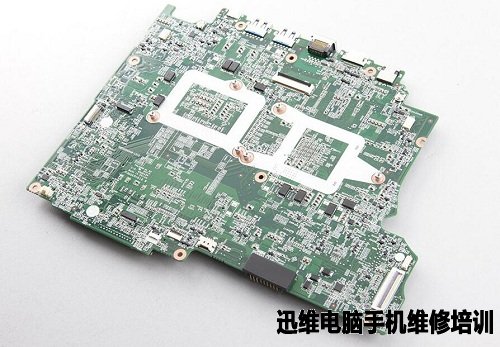

  机械师夜鹰F117-F1K主板背面特写:

机械师夜鹰F117-F1K拆机 图20
机械师夜鹰F117-F1K拆机 图20

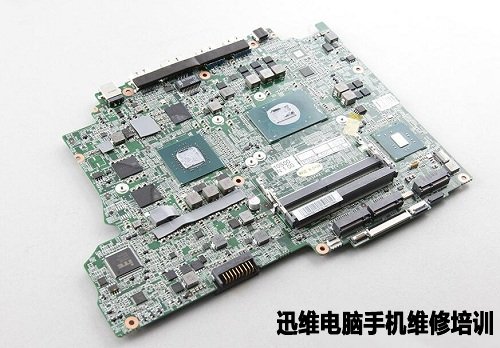

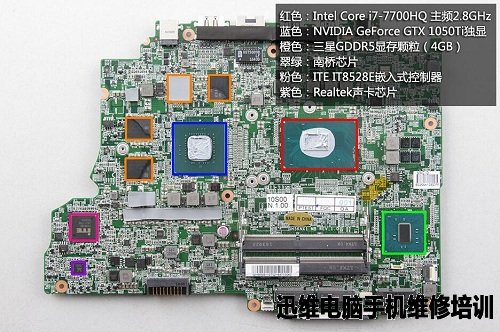

  主板正面芯片组:

  红色:Intel Core i7-7700HQ 主频2.8GHz
  蓝色:NVIDIA GeForce GTX 1050Ti独显
  橙色:三星GDDR5显存颗粒(4GB)
  翠绿:南桥芯片
  粉色:ITE IT8528嵌入式控制器
  紫色:Realtek 声卡芯片

机械师夜鹰F117-F1K拆机 图21
机械师夜鹰F117-F1K拆机 图21

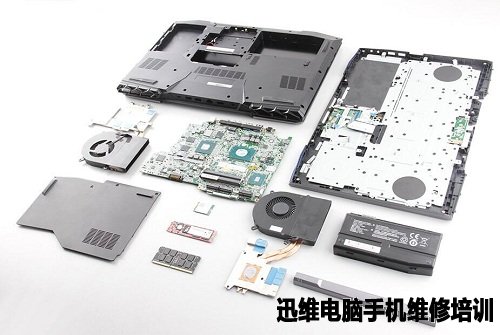

  机械师夜鹰F117-F1K拆机到此结束!附拆机全家福!
