神舟ZX7 SP5D1拆机图解

更新时间:2017-03-02 10:09:22

  这次神舟为我们带来了新一代战神笔记本ZX7,它采用了英伟达最新一代GTX 1060独立显卡,同时还配有桌面级的InteI Core i5-6400 8GB DDR4内存以及1TB机械硬盘。

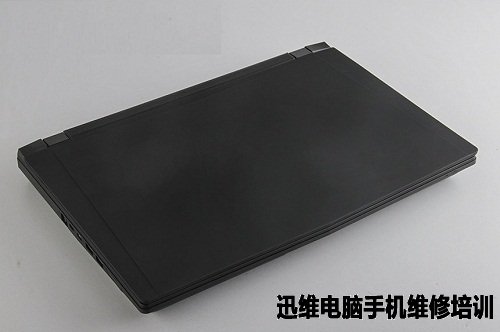

  从整体来看神舟战神ZX7机身的绝大部分区域都被黑色覆盖。神舟战神ZX7的顶盖覆盖有类肤质涂层,摸起来手感不错。

神舟ZX7 SP5D1拆机图解1
神舟ZX7 SP5D1拆机图解 图1

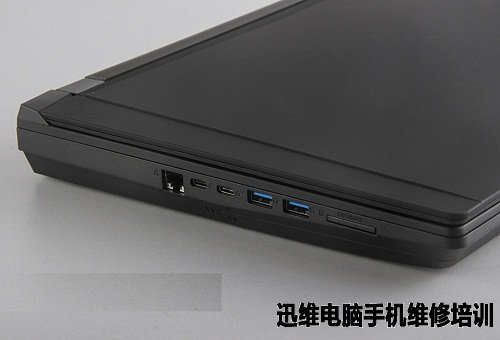

  在机身的左侧依次有RJ-45网线接口,两个UDB Type-C、两个USB3.0接口和一个SD卡槽。

神舟ZX7 SP5D1拆机图解2
神舟ZX7 SP5D1拆机图解 图2

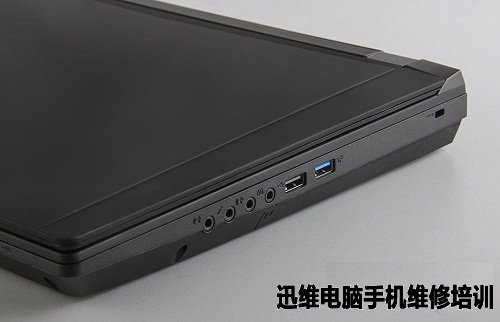

  右侧有多频影音接口,一个USB2.0,以及一个USB3.0接口。

神舟ZX7 SP5D1拆机图解3
神舟ZX7 SP5D1拆机图解 图3

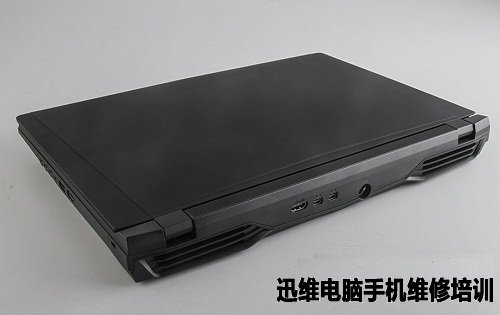

  在机身的尾部除了硕大的电源接口外还有两个miniDP和一个HDMI接口。

神舟ZX7 SP5D1拆机图解4
神舟ZX7 SP5D1拆机图解 图4

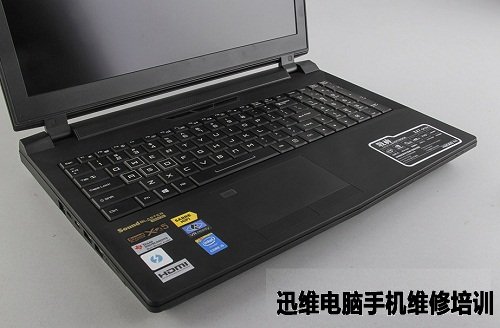

  神舟战神ZX7所配备的键盘在WSAD四个按键上有明显的标识,键盘触感不错,键程以及回弹力都可圈可点,触控板选择了分体式设计。

神舟ZX7 SP5D1拆机图解5
神舟ZX7 SP5D1拆机图解 图5

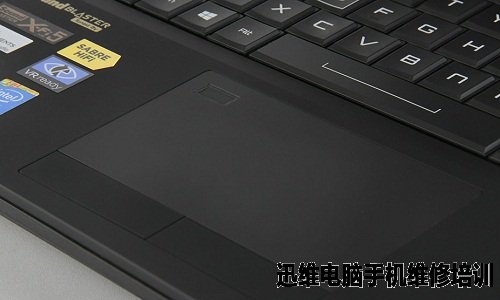

  分体设计的触摸板在左上方还有指纹是被模块。

神舟ZX7 SP5D1拆机图解6
神舟ZX7 SP5D1拆机图解 图6

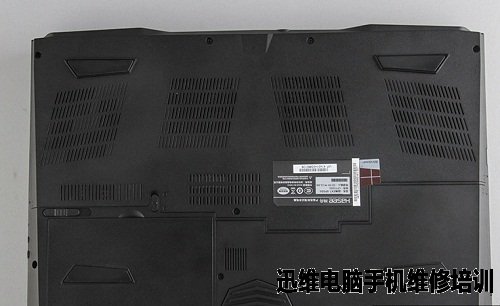

  战神ZX7背面有大量的散热窗同是电池也是可拆卸设计。

神舟ZX7 SP5D1拆机图解7
神舟ZX7 SP5D1拆机图解 图7

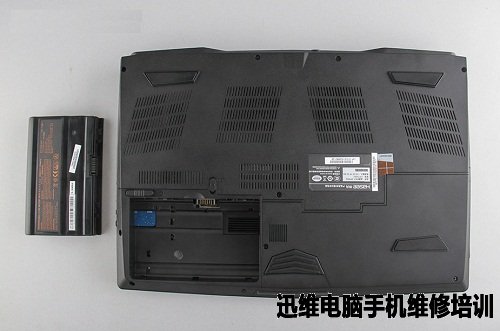

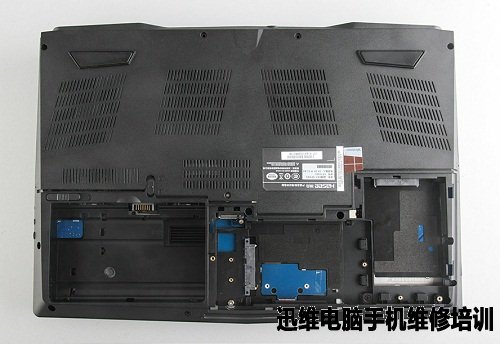

  拆解的第一步先将电池取下。

神舟ZX7 SP5D1拆机图解8
神舟ZX7 SP5D1拆机图解 图8

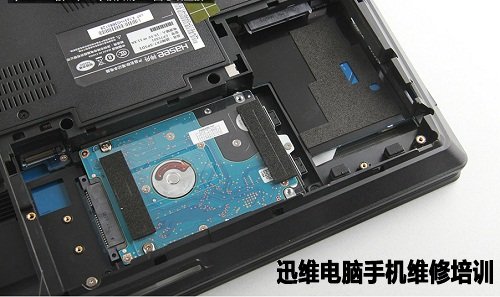

  拧开战神ZX7右下角的螺丝后,取下顶盖,可以看到一块机械硬盘和一个mSATA接口、还有一个预留的M.2固态硬盘接口。

神舟ZX7 SP5D1拆机图解9
神舟ZX7 SP5D1拆机图解 图9

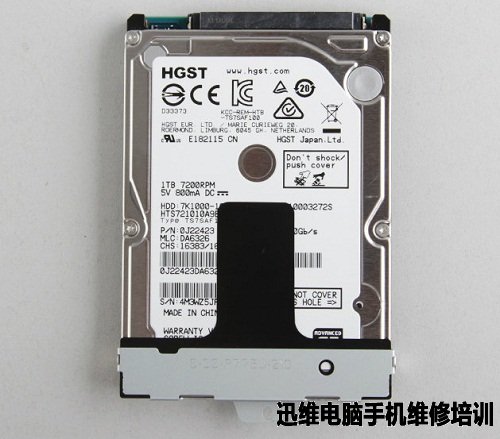

  机械硬盘是2.5英寸的日立7200转1TB。

神舟ZX7 SP5D1拆机图解10
神舟ZX7 SP5D1拆机图解 图10

神舟ZX7 SP5D1拆机图解11
神舟ZX7 SP5D1拆机图解 图11

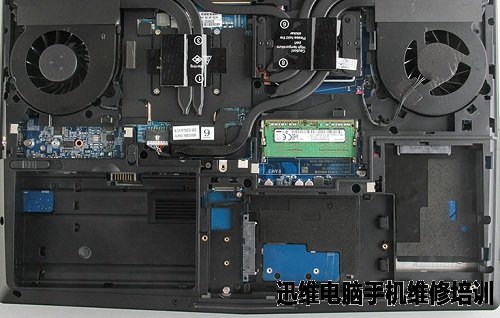

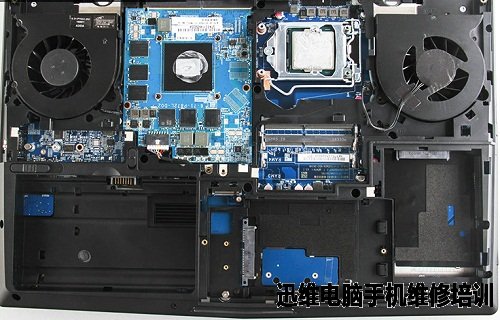

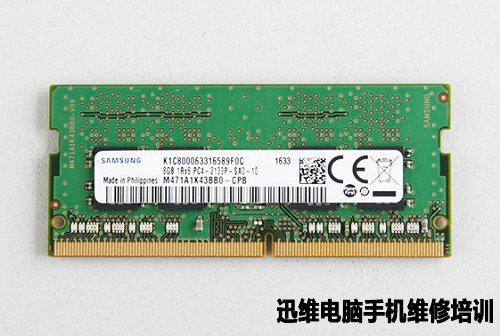

  拧开上半部分的螺丝后,推开顶盖以后就看到整个主机。双风扇和六根热管的设计有良好的扇热,下方有两个内存插槽。

神舟ZX7 SP5D1拆机图解12
神舟ZX7 SP5D1拆机图解 图12

神舟ZX7 SP5D1拆机图解13
神舟ZX7 SP5D1拆机图解 图13

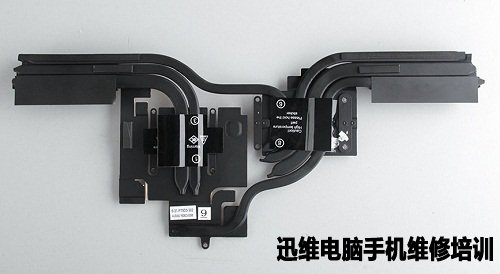

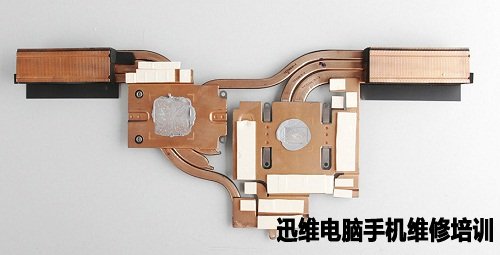

  六根热管。

神舟ZX7 SP5D1拆机图解14
神舟ZX7 SP5D1拆机图解 图14

神舟ZX7 SP5D1拆机图解15
神舟ZX7 SP5D1拆机图解 图15

  左侧是独立的接口GTX 1060可更换显卡,右侧是桌面级的IeteI Core i5 6400,同样可自行更换。

神舟ZX7 SP5D1拆机图解16
神舟ZX7 SP5D1拆机图解 图16

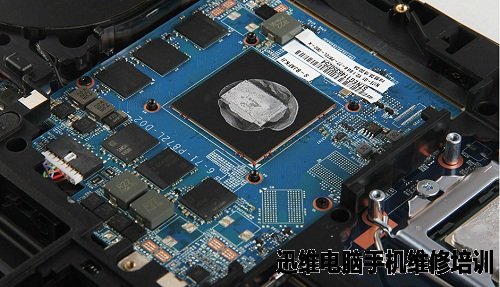

  独立的CTX 1060笔记本显卡,有单独的供电视频输出还是走出主板通道。

神舟ZX7 SP5D1拆机图解17
神舟ZX7 SP5D1拆机图解 图17

神舟ZX7 SP5D1拆机图解18
神舟ZX7 SP5D1拆机图解 图18

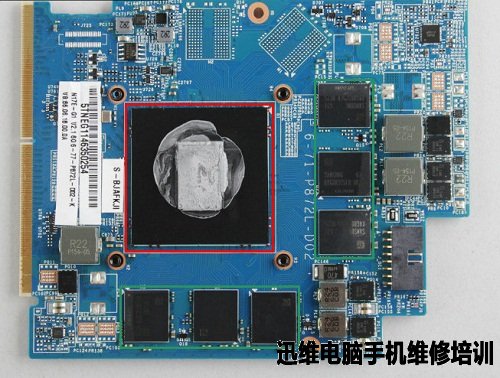

  红色:nVidia GeForce GTX 1060显卡核心

  绿色:六颗 三星GDDR5显存 共6GB

神舟ZX7 SP5D1拆机图解19
神舟ZX7 SP5D1拆机图解 图19

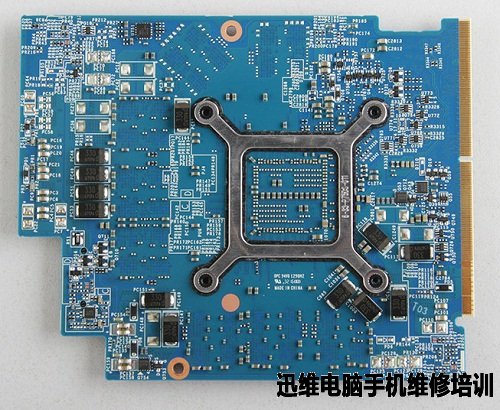

  独立GTX 1060显卡背面。

神舟ZX7 SP5D1拆机图解20
神舟ZX7 SP5D1拆机图解 图20

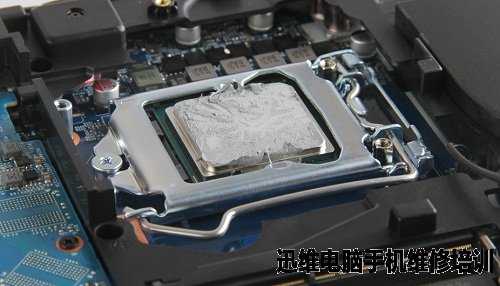

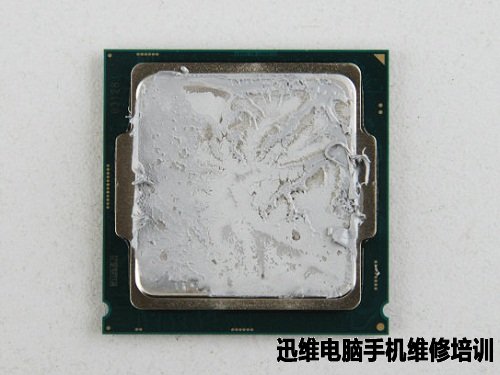

  六代桌面级酷睿处理器。

神舟ZX7 SP5D1拆机图解21
神舟ZX7 SP5D1拆机图解 图21

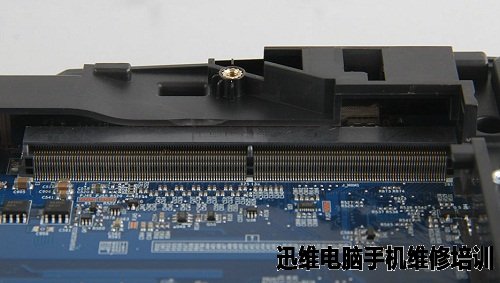

  显卡插槽。

神舟ZX7 SP5D1拆机图解22
神舟ZX7 SP5D1拆机图解 图22

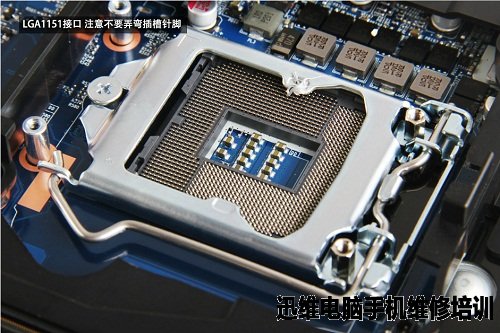

  LGA1151接口,注意不要弄弯插槽针脚。

神舟ZX7 SP5D1拆机图解23
神舟ZX7 SP5D1拆机图解 图23

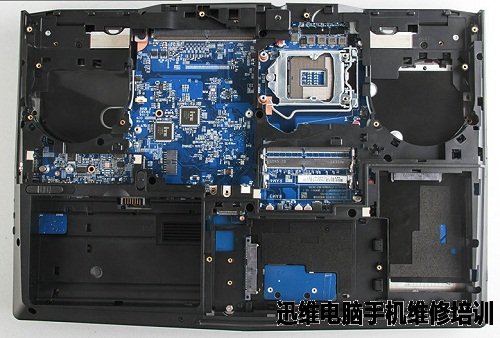

  拆掉显卡后才可以取下左侧的散热风扇。

神舟ZX7 SP5D1拆机图解24
神舟ZX7 SP5D1拆机图解 图24

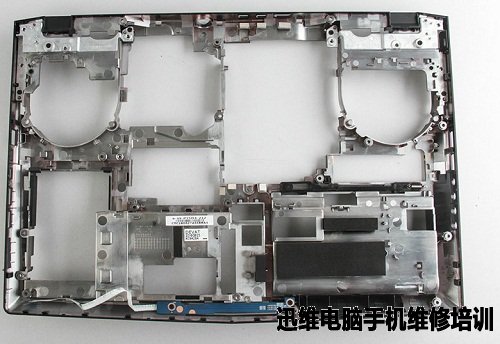

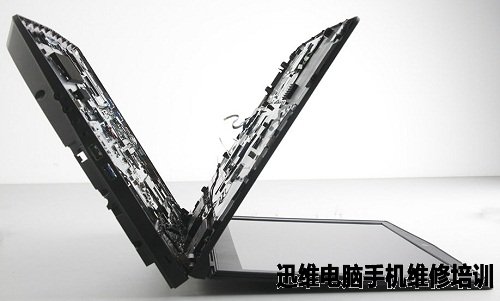

  拧掉背板上的螺丝后即可掀起C面,可直接拿下C面。

神舟ZX7 SP5D1拆机图解25
神舟ZX7 SP5D1拆机图解 图25

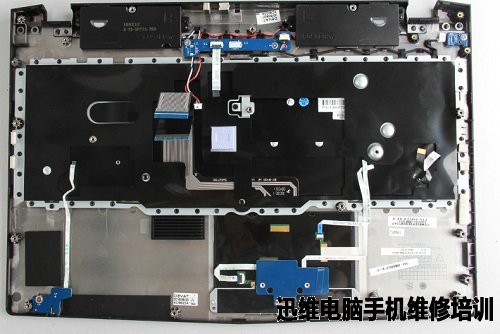

  C面有大量的排线,拆装需要注意。

神舟ZX7 SP5D1拆机图解26
神舟ZX7 SP5D1拆机图解 图26

神舟ZX7 SP5D1拆机图解27
神舟ZX7 SP5D1拆机图解 图27

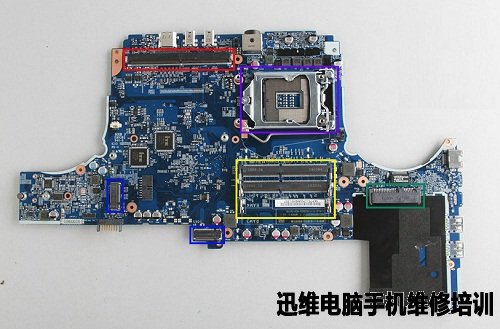

  红色:显卡插槽。

  紫色:处理器插槽。

  黄色:两个DDR4内存插槽。

  蓝色:M.2插槽。

  绿色:mSATA插槽。

神舟ZX7 SP5D1拆机图解28
神舟ZX7 SP5D1拆机图解 图28

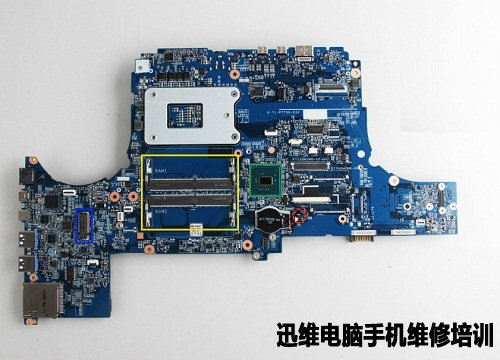

  绿色:南桥。

  黄色:内部的两个内存扩展插槽。

  蓝色:内部的M.2无线网卡插槽。

神舟ZX7 SP5D1拆机图解29
神舟ZX7 SP5D1拆机图解 图29

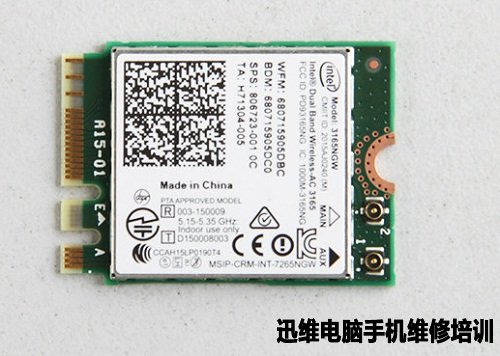

  双频无线网卡。

神舟ZX7 SP5D1拆机图解30
神舟ZX7 SP5D1拆机图解 图30

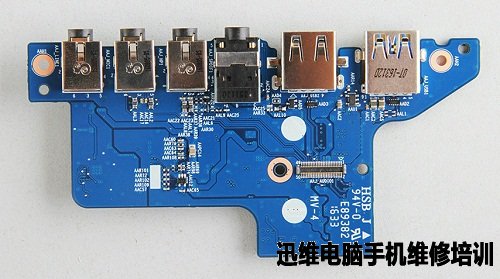

  音频/USB扩展卡正背面特写图。

神舟ZX7 SP5D1拆机图解31
神舟ZX7 SP5D1拆机图解 图31

神舟ZX7 SP5D1拆机图解32
神舟ZX7 SP5D1拆机图解 图32

  mSAIA扩展卡。

神舟ZX7 SP5D1拆机图解33
神舟ZX7 SP5D1拆机图解 图33
