机械革命 深海泰坦X7Ti拆机图解

更新时间:2017-03-04 16:10:42

  深海泰坦X7Ti是机械革命推出的一款游戏本,采用了15.6英寸1080P显示屏,搭载了Intel Core i7-6700HQ处理器,配备了8G内存、256GB SSD固态硬盘、1TB机械硬盘以及NVIDIA GTX 1060独立显卡。下面我们通过深海泰坦X7Ti拆机来看看它的内部到底是什么样的。

机械革命 深海泰坦X7Ti拆机 图1
机械革命 深海泰坦X7Ti拆机 图1

  深海泰坦X7Ti拆机方法/步骤:

  拆机从机身背面开始。

机械革命 深海泰坦X7Ti拆机 图2
机械革命 深海泰坦X7Ti拆机 图2

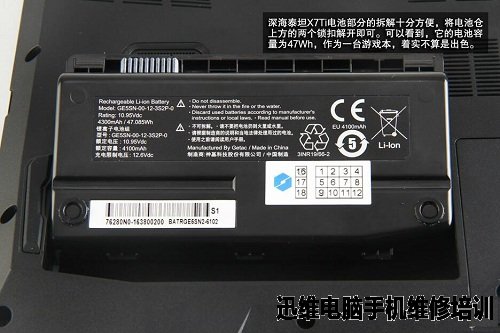

  深海泰坦X7Ti采用了传统的一体式可拆卸电池设计,将电池仓上方的两个锁扣解开就可以轻松拆下,电池容量为47Wh。

机械革命 深海泰坦X7Ti拆机 图3
机械革命 深海泰坦X7Ti拆机 图3

机械革命 深海泰坦X7Ti拆机 图4
机械革命 深海泰坦X7Ti拆机 图4

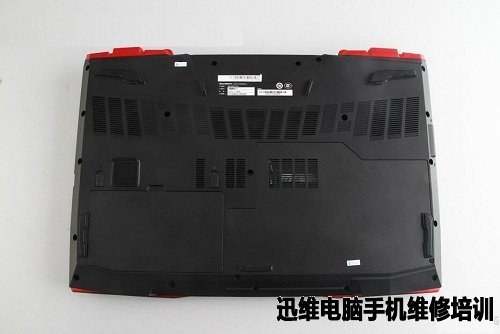

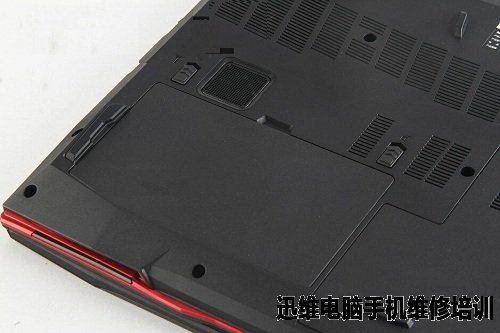

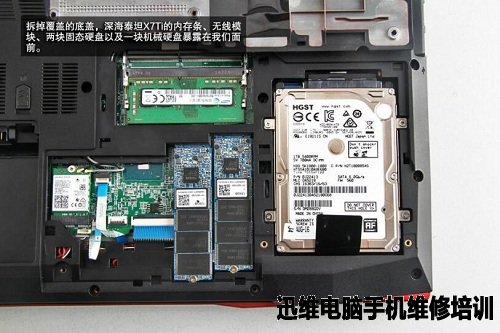

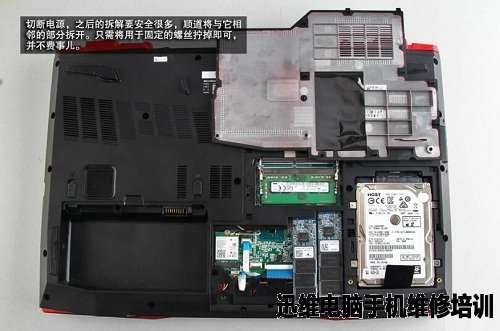

  切断电源后,拧掉相邻底盖上的固定螺丝,取下底盖,将就可以看到深海泰坦X7Ti的内存条、无线模块、2块固态硬盘以及1块机械硬盘。

机械革命 深海泰坦X7Ti拆机 图5
机械革命 深海泰坦X7Ti拆机 图5

机械革命 深海泰坦X7Ti拆机 图6
机械革命 深海泰坦X7Ti拆机 图6

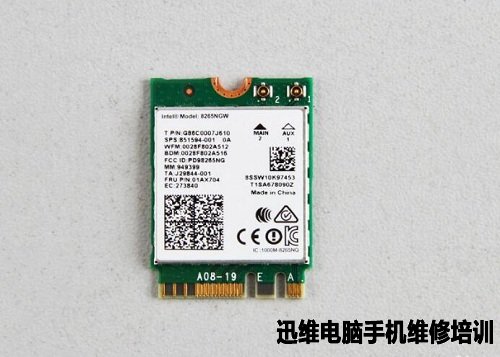

  Intel 8265NGW无线模块,最高传输速度867 Mbps,集成蓝牙。

机械革命 深海泰坦X7Ti拆机 图7
机械革命 深海泰坦X7Ti拆机 图7

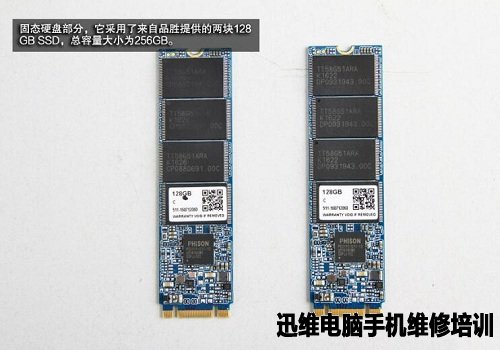

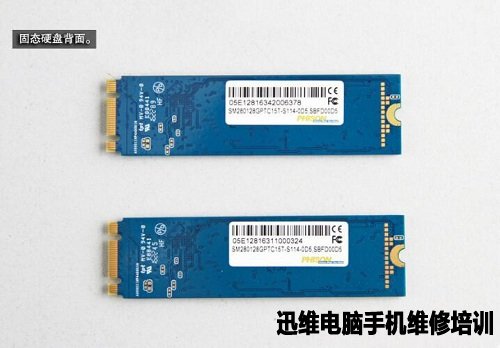

  来自品胜的两块128GB SSD,总容量大小为256GB。正、背面特写图:

机械革命 深海泰坦X7Ti拆机 图8
机械革命 深海泰坦X7Ti拆机 图8

机械革命 深海泰坦X7Ti拆机 图9
机械革命 深海泰坦X7Ti拆机 图9

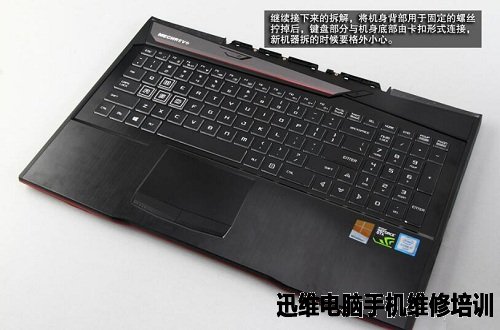

  拧掉机身背部的固定螺丝,键盘部分与机身底部由卡扣形式连接,拆时要小心操作。

机械革命 深海泰坦X7Ti拆机 图10
机械革命 深海泰坦X7Ti拆机 图10

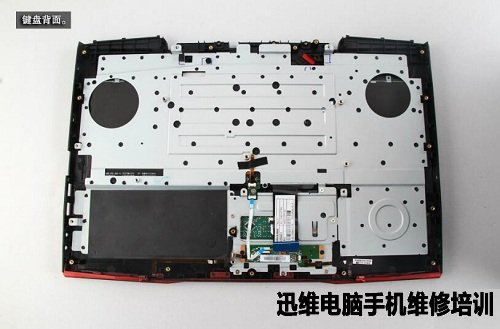

  键盘背面:

机械革命 深海泰坦X7Ti拆机 图11
机械革命 深海泰坦X7Ti拆机 图11

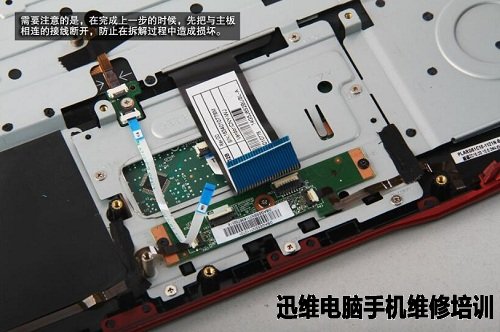

  在分离键盘时要特别注意,先把与主板相连的接线断开,避免造成不必要的损坏。

机械革命 深海泰坦X7Ti拆机 图12
机械革命 深海泰坦X7Ti拆机 图12

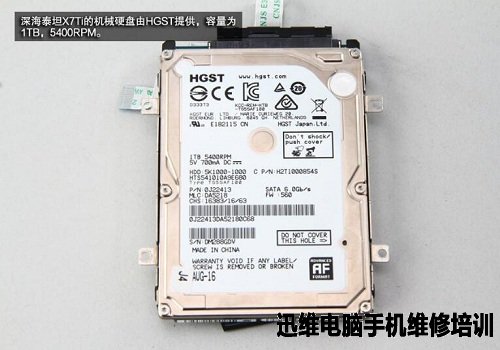

  由HGST提供的容量为1TB,5400RPM机械硬盘。

机械革命 深海泰坦X7Ti拆机 图13
机械革命 深海泰坦X7Ti拆机 图13

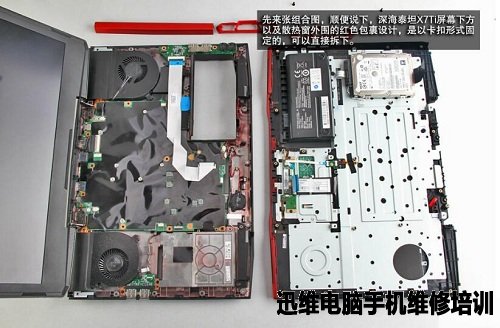

  深海泰坦X7Ti屏幕下方以及散热窗外围的红色包裹设计,是以卡扣形式固定的,可以直接拆下。

机械革命 深海泰坦X7Ti拆机 图14
机械革命 深海泰坦X7Ti拆机 图14

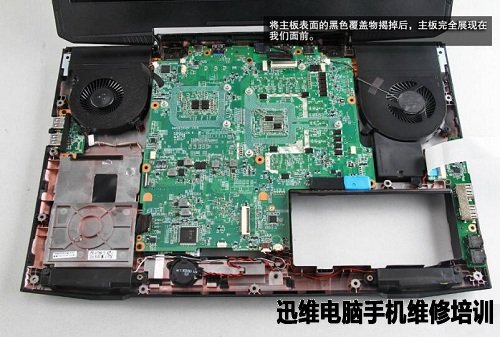

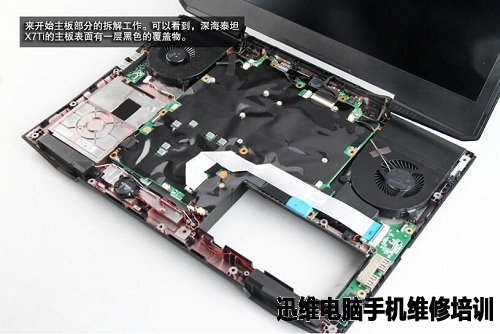

  接下来拆下主板。深海泰坦X7Ti的主板表面的一层黑色覆盖物,揭掉后就可以看到主板了。

机械革命 深海泰坦X7Ti拆机 图15
机械革命 深海泰坦X7Ti拆机 图15

机械革命 深海泰坦X7Ti拆机 图16
机械革命 深海泰坦X7Ti拆机 图16

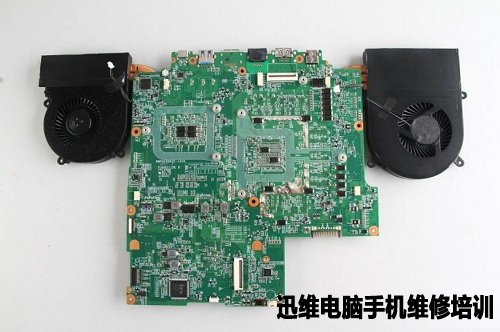

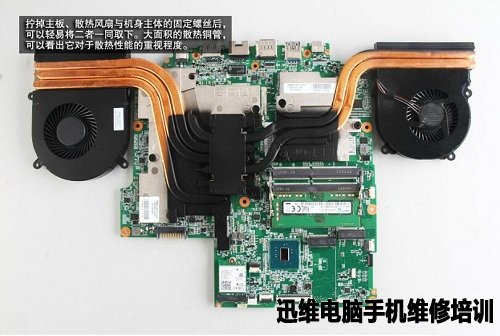

  拧掉主板、散热风扇与机身主体的固定螺丝后,就可以将二者一同取下。正、背面特写图:

机械革命 深海泰坦X7Ti拆机 图17
机械革命 深海泰坦X7Ti拆机 图17

机械革命 深海泰坦X7Ti拆机 图18
机械革命 深海泰坦X7Ti拆机 图18

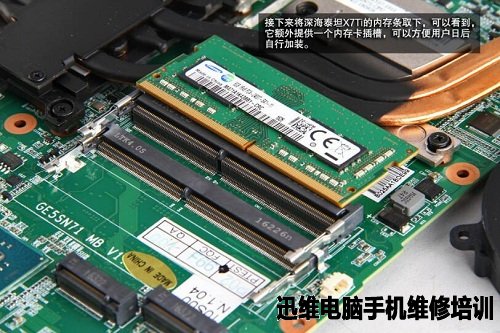

  深海泰坦X7Ti提供的两个内存卡插槽。

机械革命 深海泰坦X7Ti拆机 图19
机械革命 深海泰坦X7Ti拆机 图19

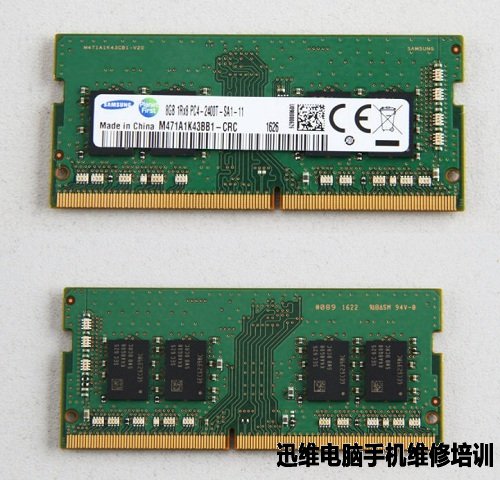

  由三星提供的DDR4 2400MHz 8GB内存条。

机械革命 深海泰坦X7Ti拆机 图20
机械革命 深海泰坦X7Ti拆机 图20

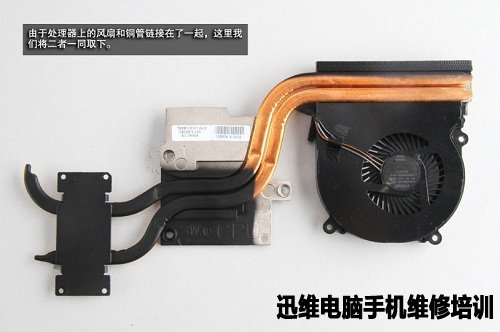

  处理器上的风扇和铜管特写。

机械革命 深海泰坦X7Ti拆机 图21
机械革命 深海泰坦X7Ti拆机 图21

机械革命 深海泰坦X7Ti拆机 图22
机械革命 深海泰坦X7Ti拆机 图22

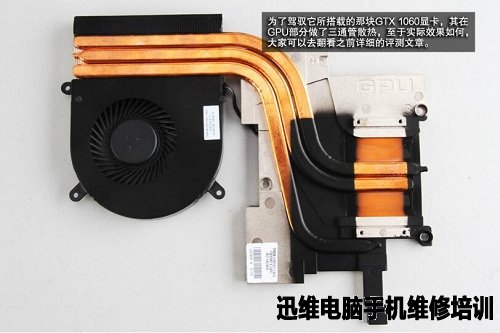

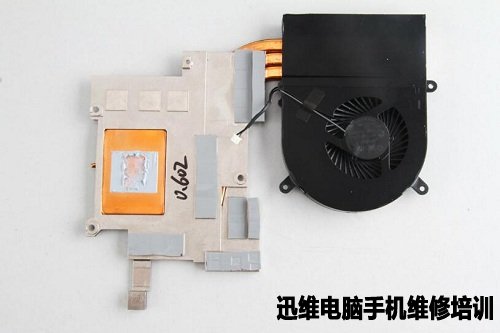

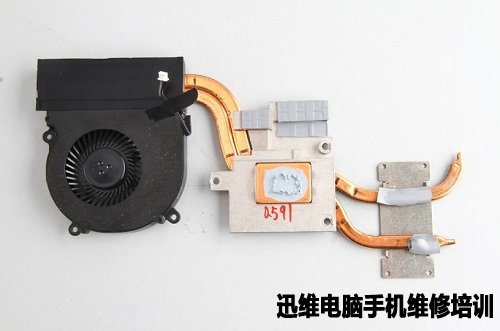

  由于搭载的GTX 1060独立显卡,在GPU部分上做了三通管为其散热。

机械革命 深海泰坦X7Ti拆机 图23
机械革命 深海泰坦X7Ti拆机 图23

机械革命 深海泰坦X7Ti拆机 图24
机械革命 深海泰坦X7Ti拆机 图24

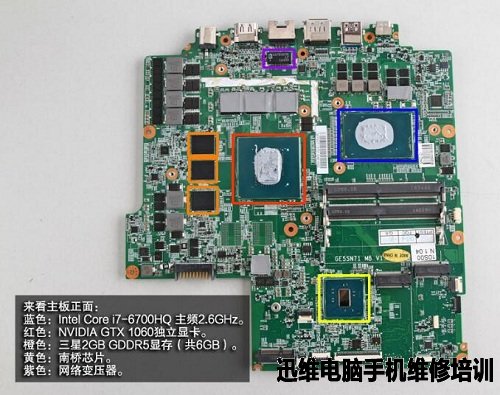

  主板正面芯片组:

  蓝色:Intel Core i7-6700HQ 主频2.6GHz
  红色:NVIDIA GTX 1060独立显卡
  橙色:三星2GB GDDR5显存(共6GB)
  黄色:南桥芯片
  紫色:网络变压器

机械革命 深海泰坦X7Ti拆机 图25
机械革命 深海泰坦X7Ti拆机 图25

  主板背面芯片组:
  红色:ITE 8528E,嵌入式控制芯片(EC)
  蓝色:asmedia USB控制器
  橙色:Realtek瑞昱声卡

机械革命 深海泰坦X7Ti拆机 图26
机械革命 深海泰坦X7Ti拆机 图26

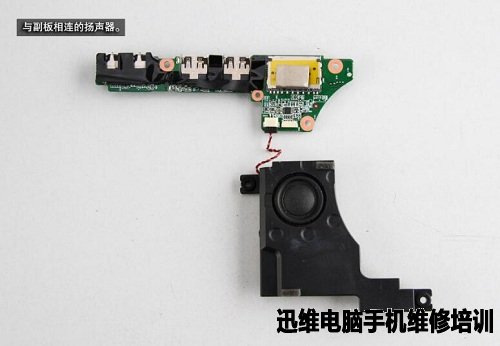

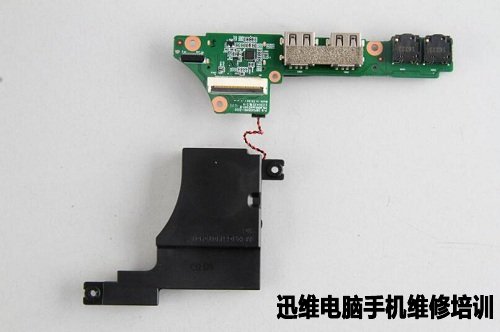

  与副板相连的扬声器正、背面特写图:

机械革命 深海泰坦X7Ti拆机 图27
机械革命 深海泰坦X7Ti拆机 图27

机械革命 深海泰坦X7Ti拆机 图28
机械革命 深海泰坦X7Ti拆机 图28

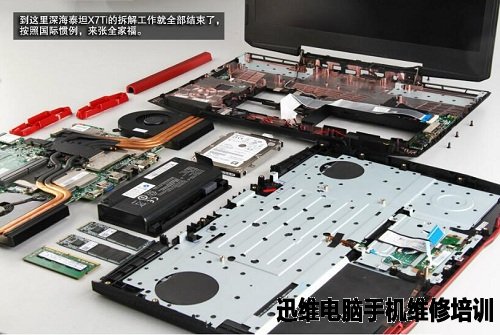

  深海泰坦X7Ti拆机到此结束!附拆机所有元件全家福。
