强悍性能源自内芯 华硕FX50详细拆解

更新时间:2016-03-07 13:54:13

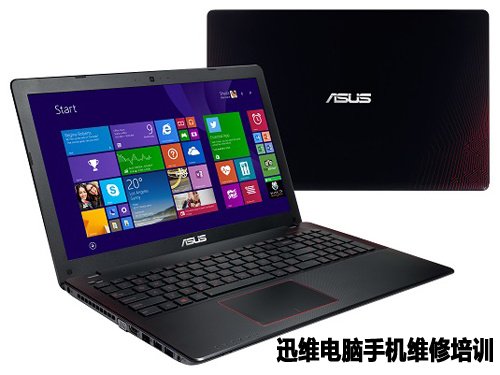

  华硕推出的飞行堡垒FX50JK游戏本新品,整体外观采用了经典的红黑配色,这也是华硕王牌ROG系列最经典的配色方案。机器整体设计虽然是走传统型笔记本模式,但是在做工、品质等方面,都具备了极高的素质。

华硕FX50拆机

  硬件方面,FX50JK采用了酷睿i5+GTX 850M独显的经典配置,这套配置在应对主流游戏毫无压力,尤其是面对目前的网络游戏,基本能够达到通吃的状态,再加上华硕品质以及出色的设计,飞行堡垒FX50JK可以说是目前非常值得考虑的一款游戏本新品。

华硕FX50拆机

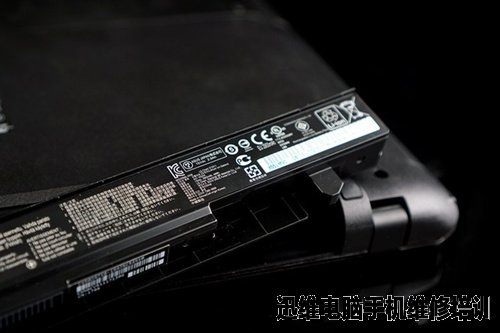

拆机前卸除电池

  就外观设计而言,FX50JK乍看上去像是一款传统型的笔记本电脑,但是细细品味之下会发现,这款产品整体的设计和做工都是非常精细的,而且在配色方面,也采用了与高端ROG系列相同的经典红黑配色,这也在一定程度上彰显了这款产品的游戏本特性。接下来我们就来对这款产品进行拆解。
  产品:FX50JK4200 华硕 笔记本电脑2内部整体设计不拥挤
  华硕FX50JK的后盖还是比较容易拿下的,不过需要注意边框上有卡扣与机身相连,取下后盖的时候需要拆机撬棒帮助。需要注意的是该机采用塑料材质,卡扣比较脆弱,用力不当会比较容易折断,毕竟这部分的强度不及金属。


华硕FX50拆机

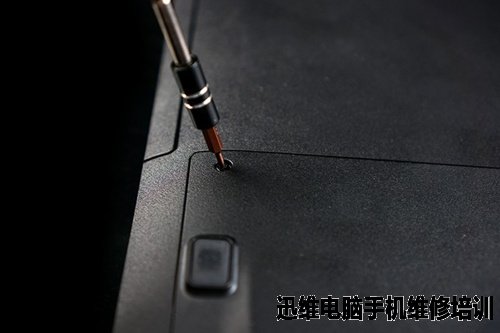

取下底部固定螺丝

华硕FX50拆机

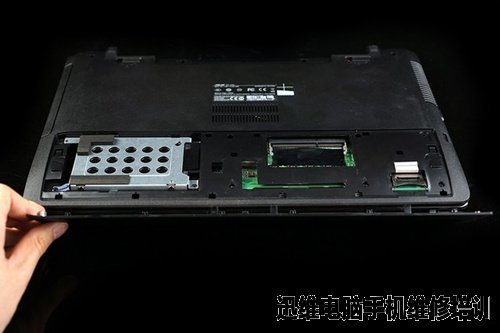

打开后盖

华硕FX50拆机

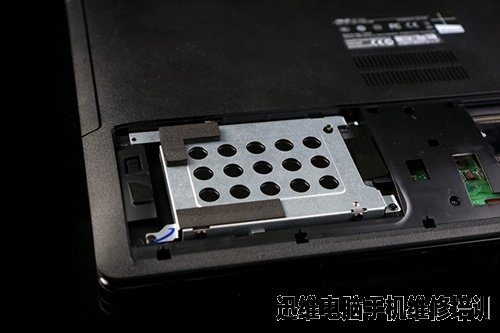

硬盘位置

华硕FX50拆机

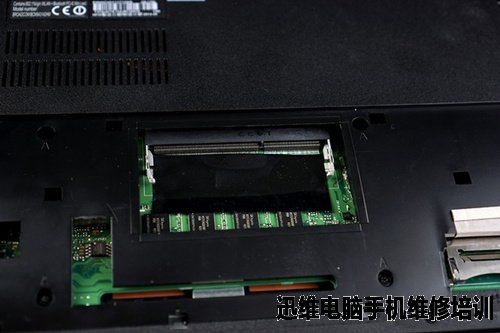

预留内存插槽

华硕FX50拆机

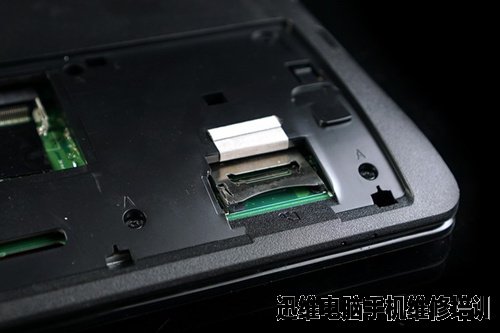

多合一读卡器

华硕FX50拆机

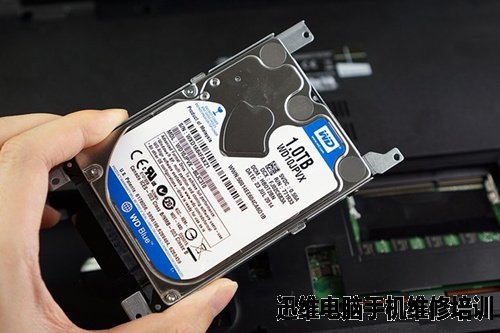

机械硬盘

华硕FX50拆机

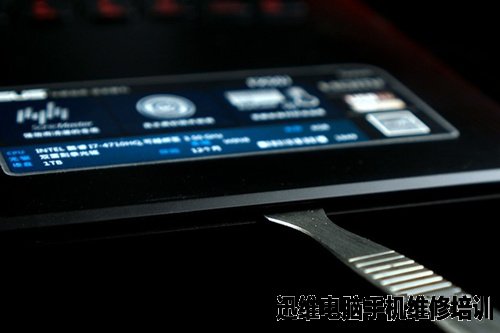

借助超级撬棒打开C面面板

华硕FX50拆机

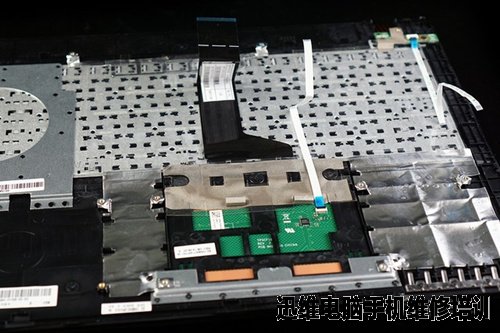

注意里面的排线

  华硕FX50拆除底壳后剩余的整体,各个零部件的布局还是比较清晰明朗的。主板面积较大,并配有大号散热风扇,内部还设计有DVD光驱位。简单来说,该机的整体内部结构比较简单,没有太多复杂的连接设计,也没有复杂的扩展设备。
  产品:FX50JK4200 华硕 笔记本电脑3大号散热风扇设计
  在简单的拆卸底壳之后,我们可以仔细观摩华硕FX50整体的内部构造。总的来说,华硕FX50机身内部结构还是比较宽裕的,主板、硬盘位等部件基本上都分布的较为均匀。散热模块被设计在屏幕左转轴下面,这是目前笔记本比较流行的设计。

华硕FX50拆机

面板样貌

华硕FX50拆机

配备有光驱

华硕FX50拆机

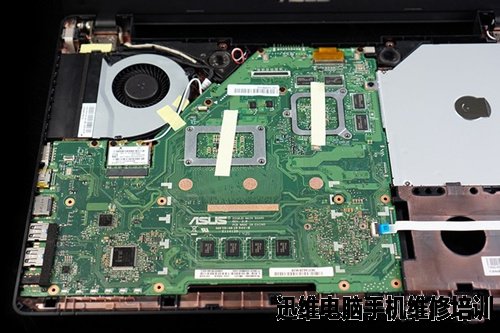

主板的整体样貌

华硕FX50拆机

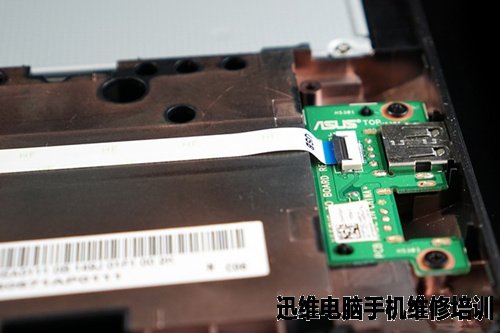

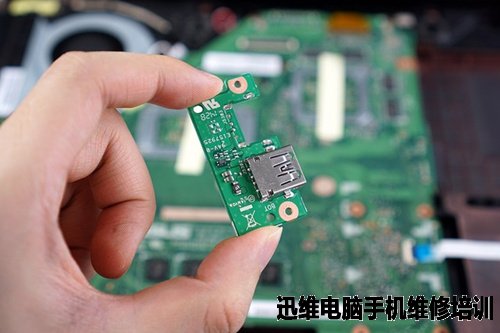

USB模块

华硕FX50拆机

华硕FX50拆机

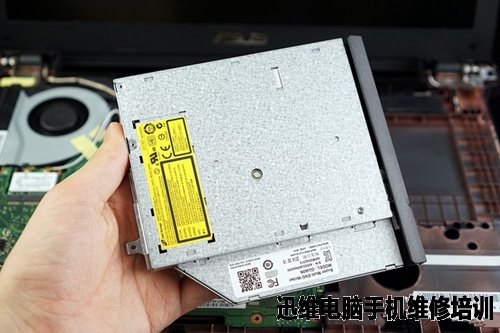

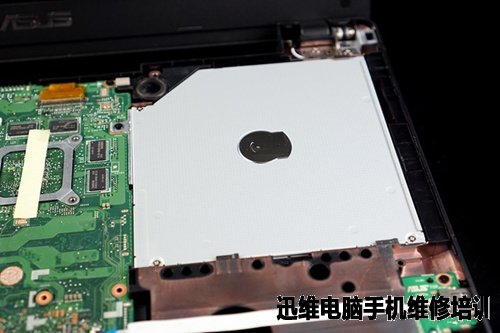

DVD刻录光驱

华硕FX50拆机

USB模块

华硕FX50拆机

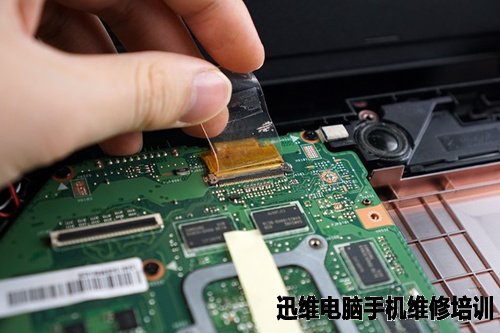

屏幕排线

华硕FX50拆机

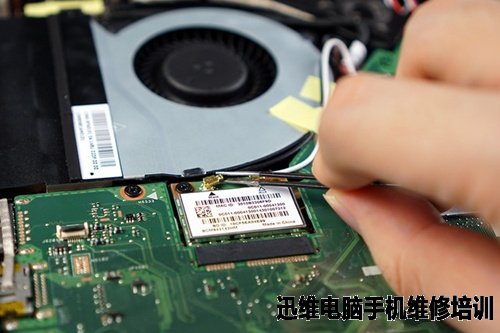

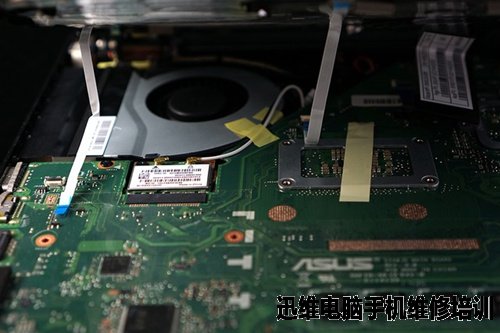

断开无线网卡连线

华硕FX50拆机

无线网卡模块

  华硕FX50配备了光驱,所以机身内部有一大部分的空间被占用,整体也随着变厚一些。当然配备机械硬盘也使得这款笔记本的厚度做到了极限,该机采用机械硬盘硬盘设计以及配备了独立显卡,考虑到散热问题机身内部需要更多的空间。
  产品:FX50JK4200 华硕 笔记本电脑4拆解最后看主板
  接下来的时间就让我们一起来欣赏下华硕FX50体内的重要硬件,那就是主板模块。当我们拆下这块主板时候,结果跟我们预想中相同,整体来看主板模块的面积适中,各芯片之间结构紧密,用料算是华硕一贯的风格。

华硕FX50拆机

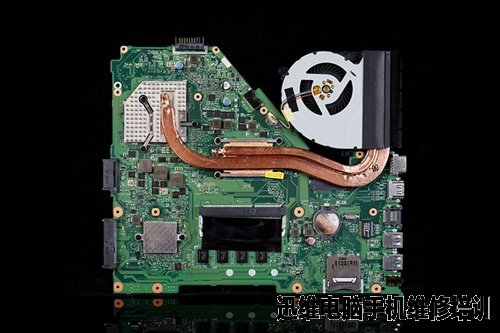

主板整体样貌

华硕FX50拆机

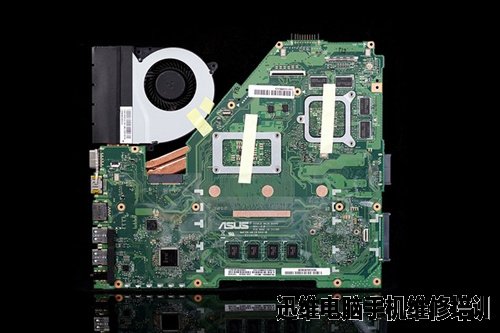

主板背面样貌

华硕FX50拆机

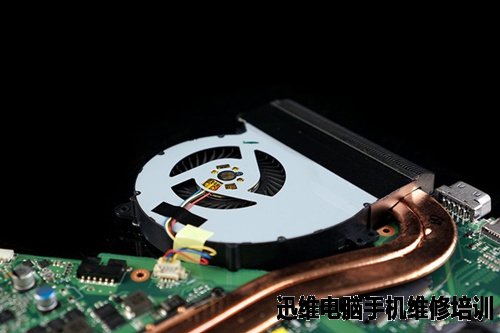

大号散热风扇

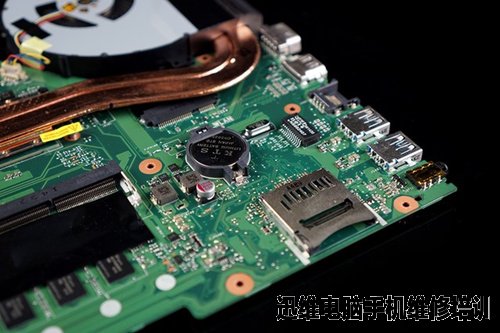

读卡器位置

华硕FX50拆机

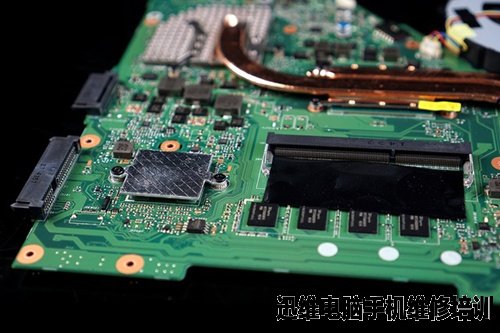

内存位置

华硕FX50拆机

华硕FX50拆机

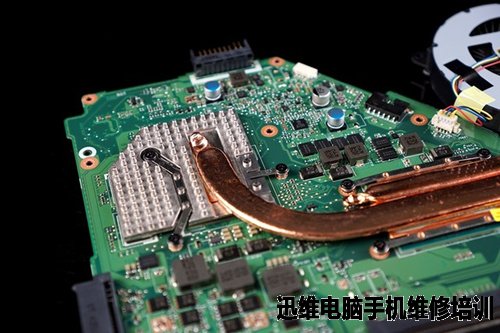

散热铜管

华硕FX50拆机

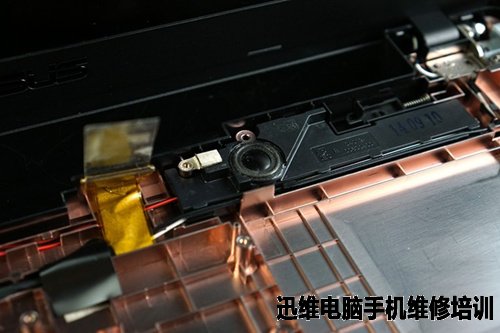

扬声器设计

华硕FX50拆机

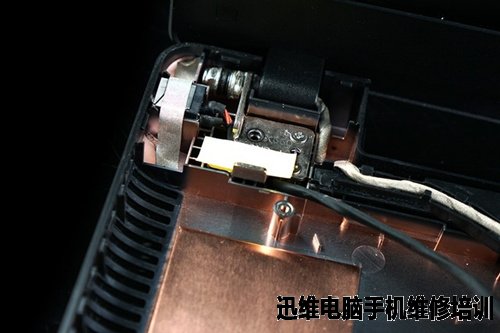

转轴内部结构

  总的来说,这款集成度较高的主板整体做工过得去,毕竟主板设计是华硕的强项。正如之前想到的那样,主板上包含板载内存,并预留一个可升级的内存插槽还算不错。
  小结:
  本次华硕FX50的拆解比当初想象的要简单一些,内部结构虽不算复杂,不过排线、固定螺丝比较多,重点是线材比较细,稍有不慎容易折断,比如扬声器连线、USB模块与主板的连线等等,想要将华硕FX50拆解的朋友需要注意。
