ACER宏基掠夺者G9拆机教程
宏碁掠夺者G9游戏本配备有Core i7-6700HQ处理器、GeForce GTX 1070独立显卡、16GB DDR4内存以及256GB SSD+1TB HDD硬盘存储组合。那么，掠夺者G9这款机器做工怎么样呢？下面让我们通过拆机来一起研究一下吧！
宏基掠夺者G9拆机 图1
宏基掠夺者G9拆机方法/步骤：

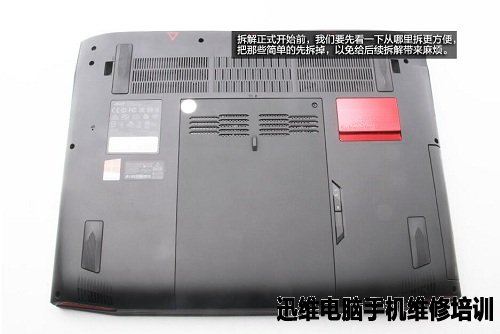

拆机从背面开始。
宏基掠夺者G9拆机 图2

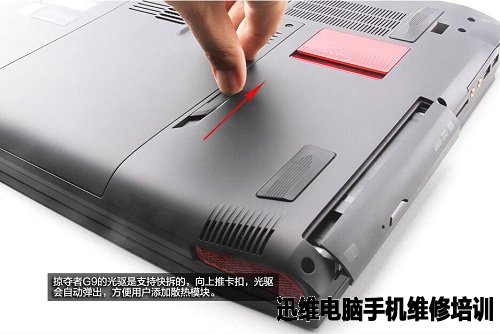

掠夺者G9的光驱支持快拆，向上推卡扣，光驱就会自动弹出。
宏基掠夺者G9拆机 图3

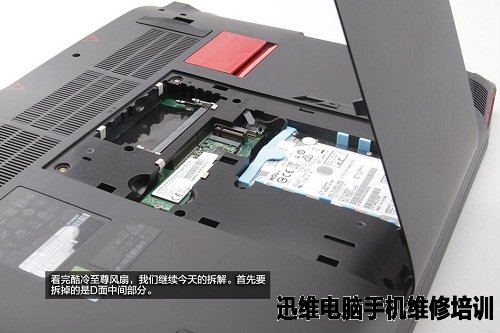

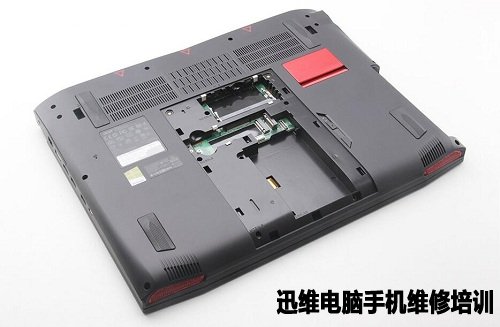

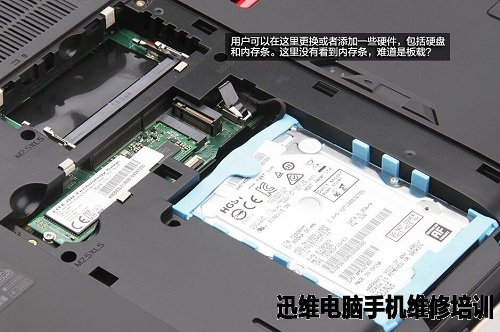

接下来拆掉D面的中间部分，可以看到内部的硬盘和内存条。
宏基掠夺者G9拆机 图4
宏基掠夺者G9拆机 图5

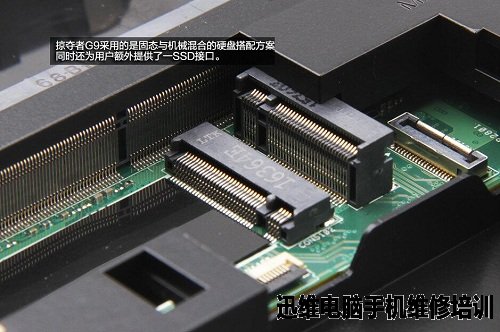

掠夺者G9采用的是固态与机械混合的硬盘搭配方案，同时额外提供了一个SSD接口。
宏基掠夺者G9拆机 图6

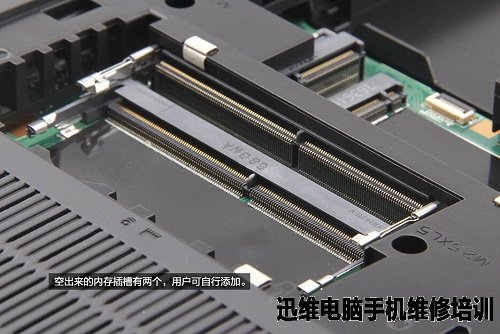

掠夺者G9的两个内存插槽。
宏基掠夺者G9拆机 图7

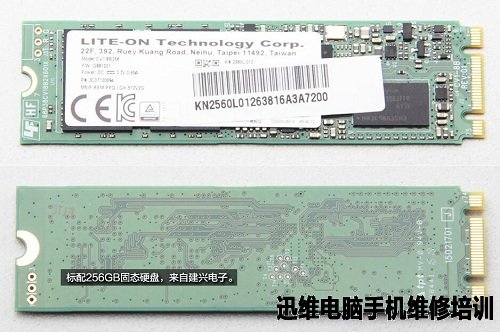

来自建兴的标配256GB 固态硬盘。
宏基掠夺者G9拆机 图8

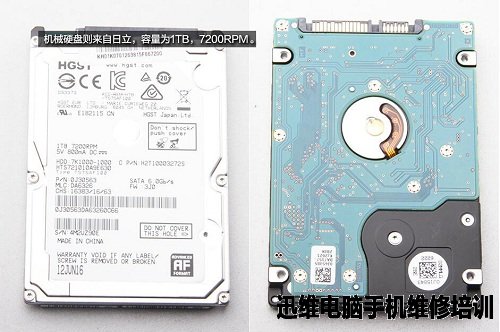

来自日立的容量为1TB，7200RPM的机械硬盘。
宏基掠夺者G9拆机 图9
接下来就要打开后壳了。
宏基掠夺者G9拆机 图10
拆后壳是一定要小心，拧下上面所有的固定螺丝就可以将其打开。
宏基掠夺者G9拆机 图11
宏基掠夺者G9拆机 图12

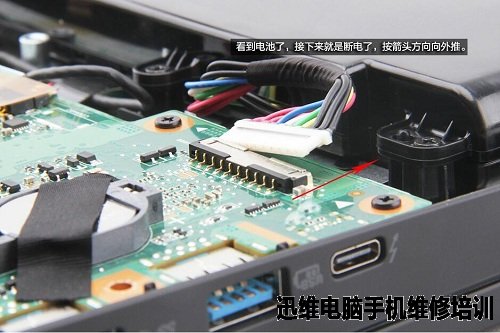

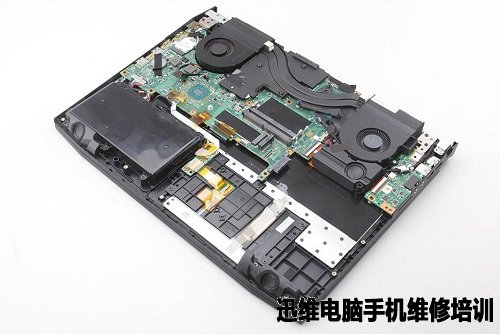

拿掉后壳后，在左下角是该机的电池部分，按箭头方向向外推——断电。
宏基掠夺者G9拆机 图13

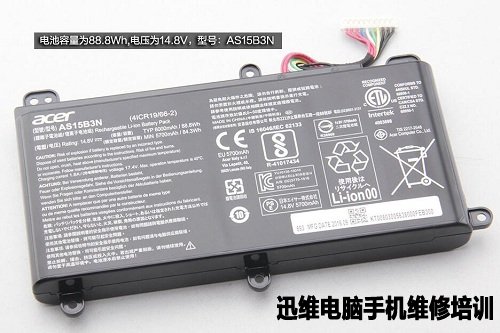

电池容量为88.8Wh，电压为14.8V，型号：AS15B3N。
宏基掠夺者G9拆机 图14

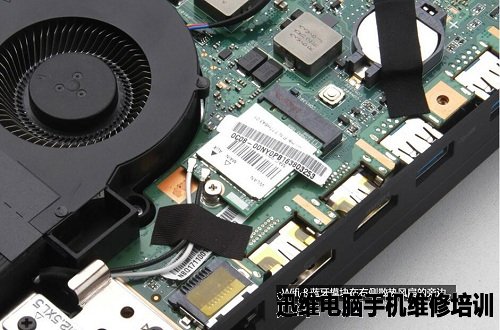

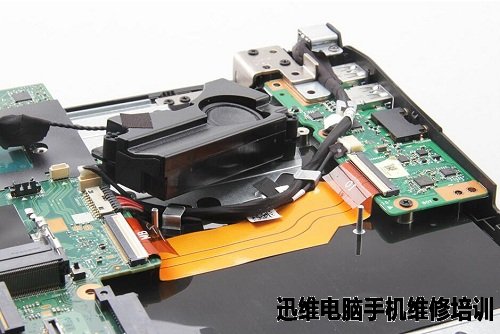

右侧散热风扇旁边的WIFI＆蓝牙模块。
宏基掠夺者G9拆机 图15

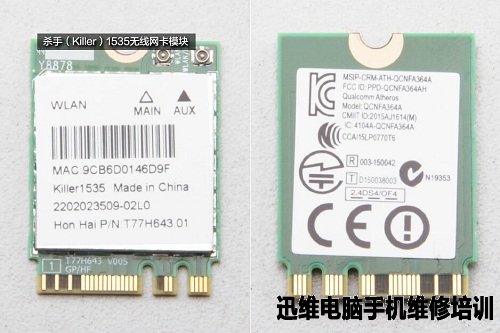

杀手（Killer）1535无线网卡模块正、背面特写：
宏基掠夺者G9拆机 图16

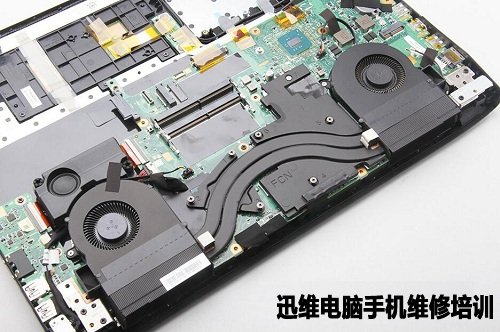

拧下散热模块上的固定螺丝，将其与主板分离。
宏基掠夺者G9拆机 图17

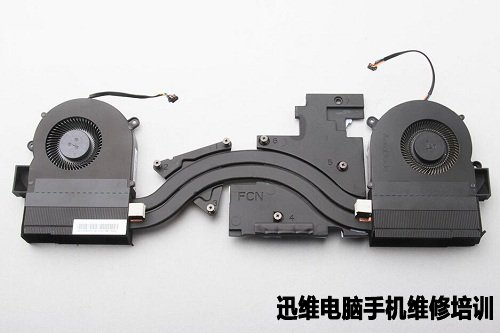

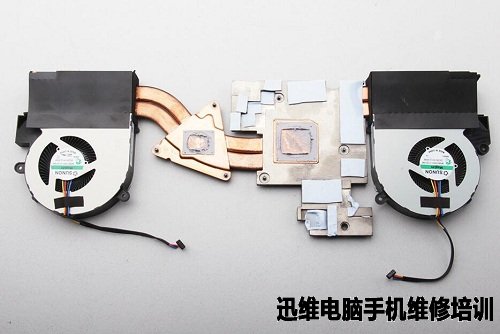

散热模块正、背面特写：
宏基掠夺者G9拆机 图18
宏基掠夺者G9拆机 图19

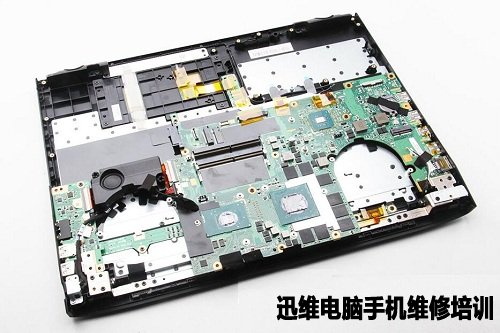

最后拆下主板，在拆之前一定要确定断开所有的链接线，避免损坏接口和排线。
宏基掠夺者G9拆机 图20
宏基掠夺者G9拆机 图21

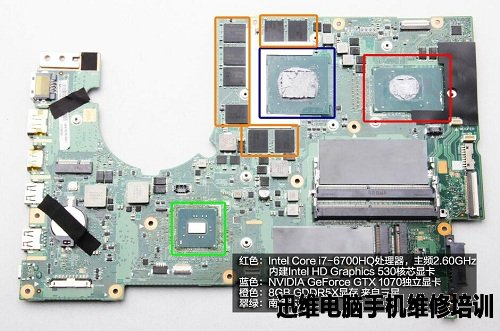

主板芯片组：
红色：Intel Core i7-6700HQ处理器，主频2.60GHz 内建Intel HD Graphics 530核心显卡
蓝色：NVIDIA GeForce GTX 1070独立显卡
橙色：8GB GDDR5X显存 来自三星
翠绿：南桥芯片
宏基掠夺者G9拆机 图22

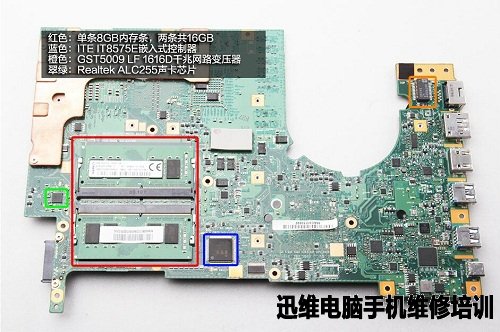

红色：单条8GB内存条，两条共16GB
蓝色：ITE IT8575E嵌入式控制器
橙色：GST5009 LF 1616D千兆网络变压器
翠绿：Realtek ALC255声卡芯片
宏基掠夺者G9拆机 图23

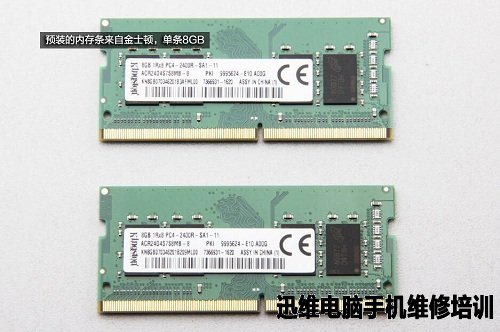

来自金士顿 单条8GB内存条
宏基掠夺者G9拆机 图24
掠夺者G9拆机到此结束！附拆机全家福一张。
宏基掠夺者G9拆机 图25
