华硕ROG GX700VO拆机图解
华硕ROG GX700VO笔记本采用了17.英寸的屏幕分辨率1920×1080,2.7HzCPU主频四核心/八线程，发烧级独立显卡8GB显卡容量，6芯锂电池，下面我们通过拆机来了解一下它的内部结构吧！
华硕ROG GX700VO拆机 图1

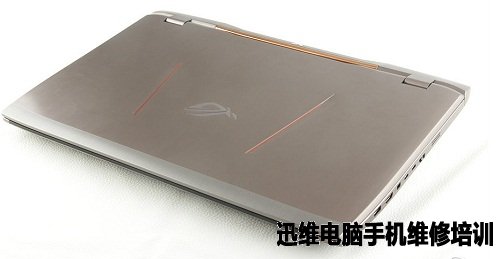

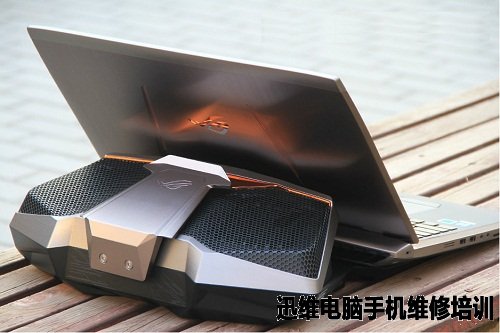

在拆机前我们先看一下这款华硕ROG GX700VO笔记本的外观。
华硕ROG GX700VO拆机 图2
如此一款笔记本，它的内部如何呢？接下来我们通过拆机看看。
华硕ROG GX700VO拆机 图3

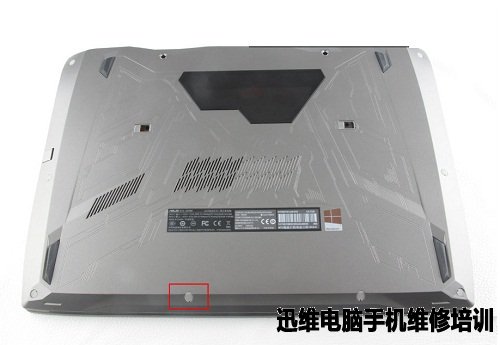

机身背面看不到螺丝怎么拆呢？ROG GX700VO的螺丝都隐藏在胶塞下面。
华硕ROG GX700VO拆机 图4

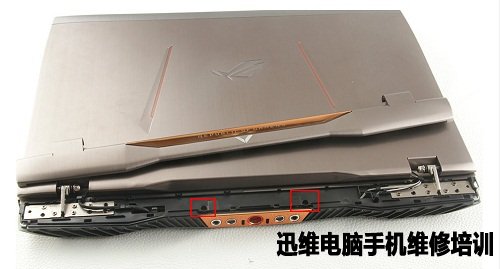

后盖开启貌似简单，实则不然，我们需要先打开保护转轴的金属条，将红框里的两条螺丝拧开。
华硕ROG GX700VO拆机 图5

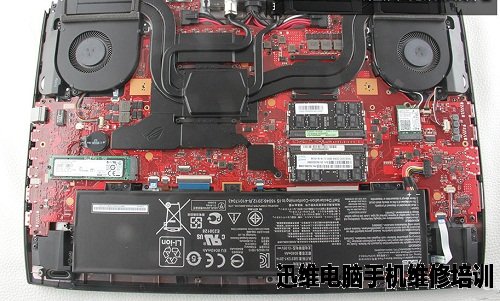

打开机身后盖，我们看到了裸露的主板。
华硕ROG GX700VO拆机 图6

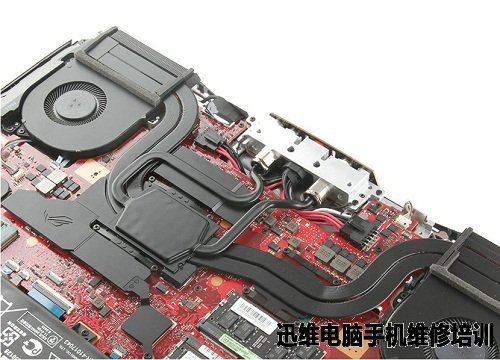

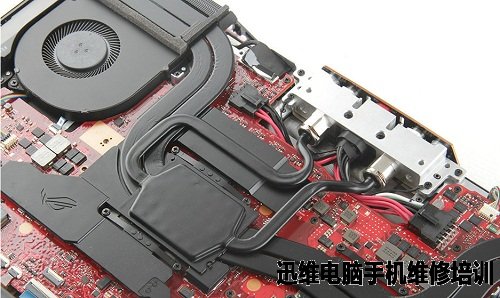

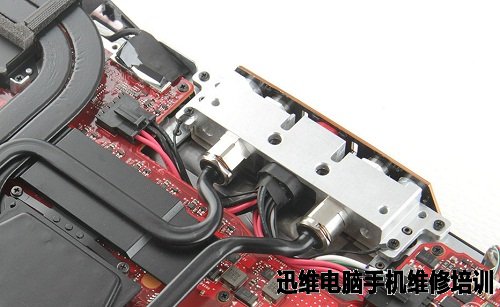

ROG GX700VO其机身内部的水冷通道，从设计位置老看，主要是为了显卡的散热。
华硕ROG GX700VO拆机 图7
华硕ROG GX700VO拆机 图8

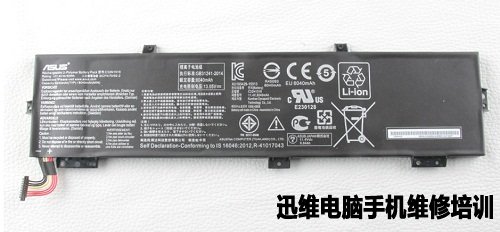

为避免短路等意外发生，首先我们现把电池取下。电池是锂离子电池组。
华硕ROG GX700VO拆机 图9

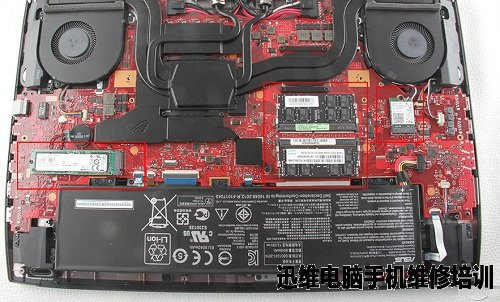

SSD、内存和网卡芯片都是主板上较为容易取下的部件，我们先将这三者拆下。
华硕ROG GX700VO拆机 图10
ROG GX700VO的内存采用了宇瞻DDR4内存，单条16GB，共32GB。
华硕ROG GX700VO拆机 图11

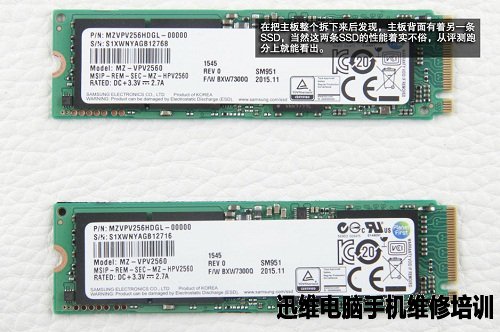

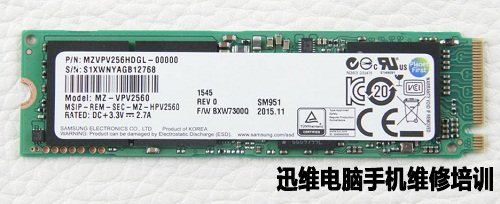

ROG GX700VO存储设备采用的是三星512GB SSD。
华硕ROG GX700VO拆机 图12
华硕ROG GX700VO拆机 图13

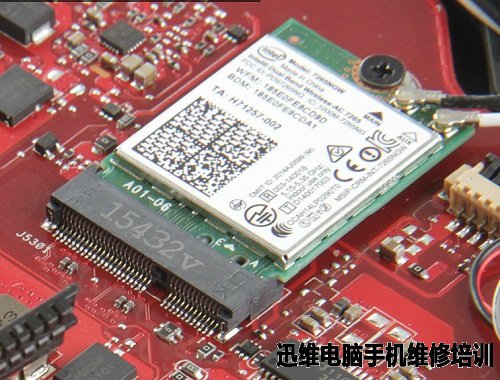

无线网卡只有一条螺丝固定，非常容易就可以取下。
华硕ROG GX700VO拆机 图14

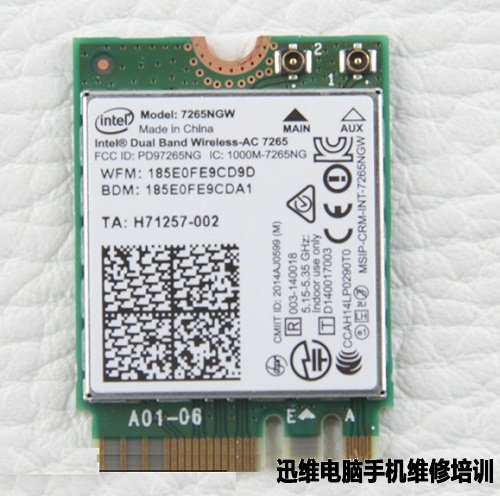

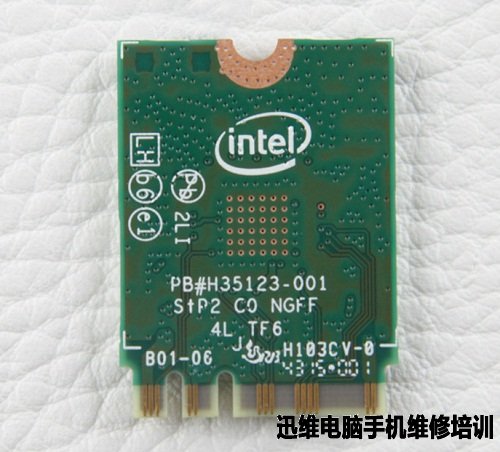

lntel Dual Band Wieless-AC 7265无线网卡，支持802.11AC协议。
华硕ROG GX700VO拆机 图15
华硕ROG GX700VO拆机 图16
接下来，我们需要拆机的部分是ROG GX700VO散热部分。
华硕ROG GX700VO拆机 图17

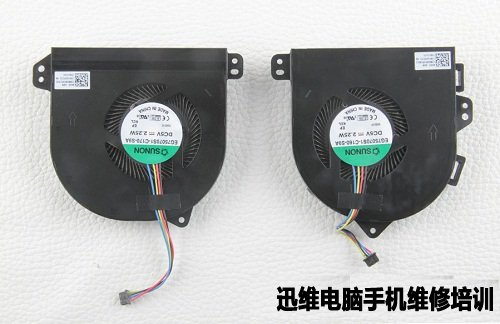

ROG GX700VO采用双风扇设计，这是拆下来的风扇。
华硕ROG GX700VO拆机 图18

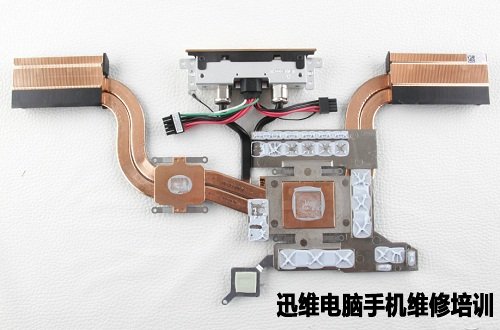

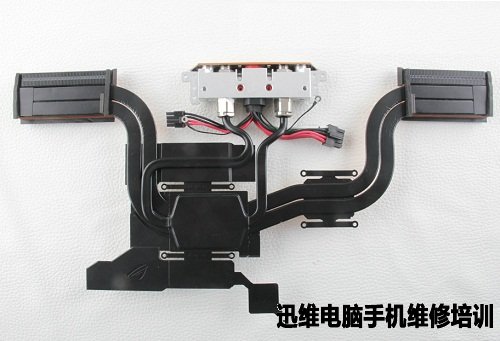

这是ROG GX700VO散热铜管。
华硕ROG GX700VO拆机 图19

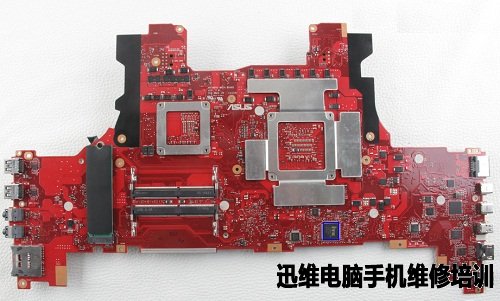

华硕ROG GX700VO拆机 图20

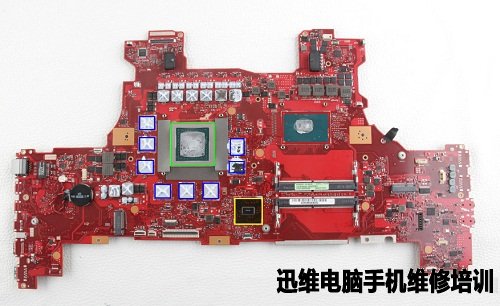

红色：lntel Dual i7-6820HK处理器，主频2.70GHz。
绿色：NVlDlA GeForce GTX 980独立显卡。
蓝色：8GB GDDR5显存。
黄色：南桥芯片。
华硕ROG GX700VO拆机 图21

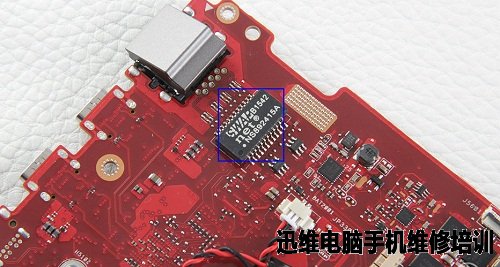

蓝色：NS892415A网络变压器。
华硕ROG GX700VO拆机 图22

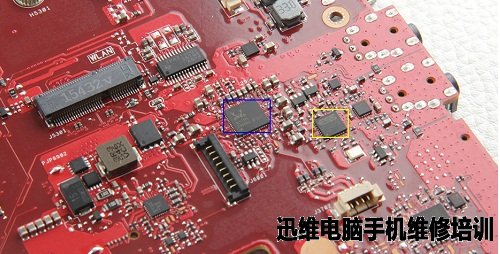

蓝色：瑞昱声卡芯片。
黄色：ESS的音频解码芯片。
华硕ROG GX700VO拆机 图23
蓝色：ITE的lT8995E芯片。
华硕ROG GX700VO拆机 图24

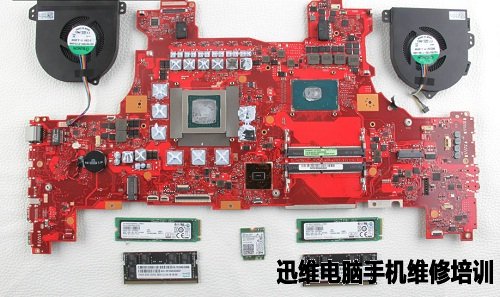

下面就是ROG GX700VO拆机完主要部件的全家福！
华硕ROG GX700VO拆机 图25

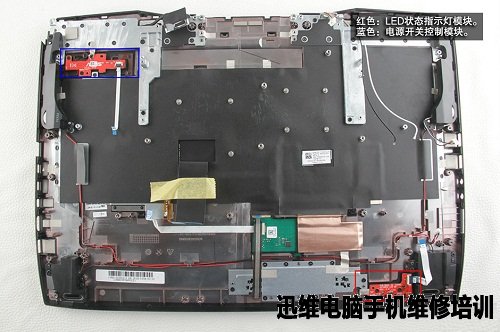

红色：LED状态指示灯模块。
蓝色：电源开关控制模块。
华硕ROG GX700VO拆机 图26

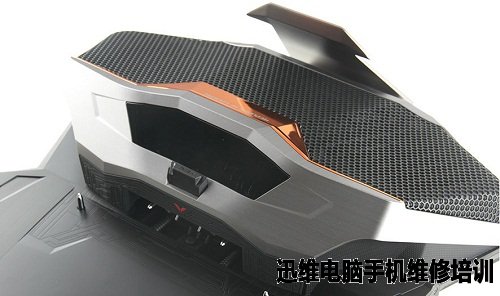

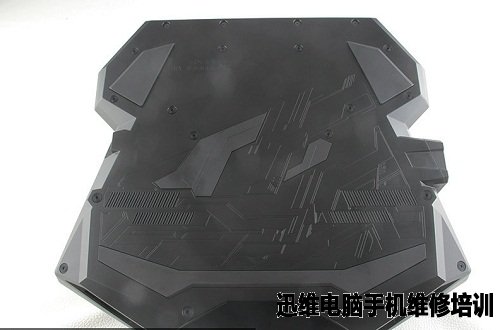

整个水冷模块外观酷酷的，它的内部又如何呢？我们一起通过拆机看看吧！
华硕ROG GX700VO拆机 图27

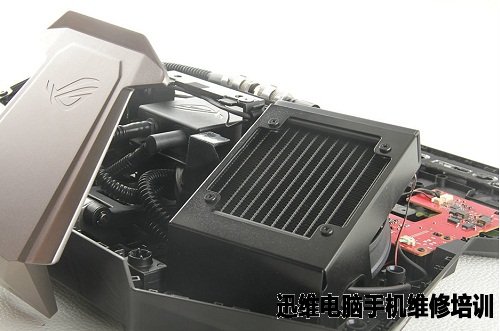

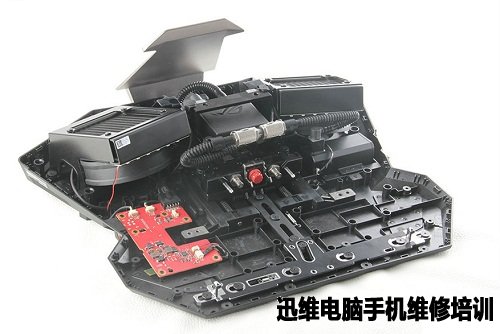

水冷坞还是比较好拆的，就是螺丝数量多了点，可以较为轻松就将其后盖打开了。
华硕ROG GX700VO拆机 图28
华硕ROG GX700VO拆机 图29
华硕ROG GX700VO拆机 图30

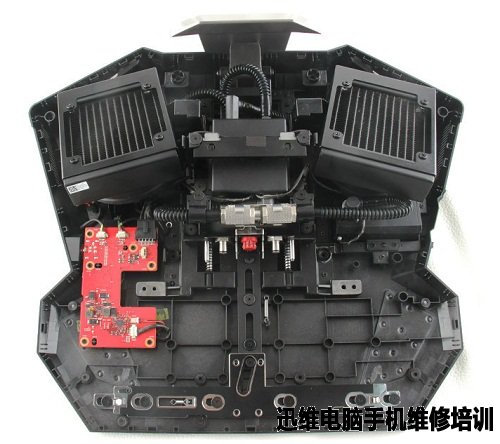

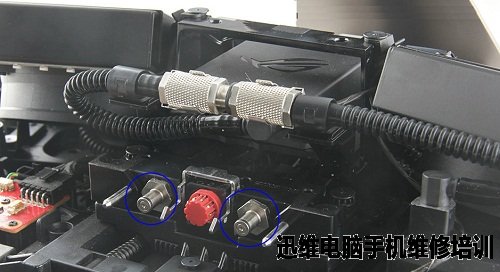

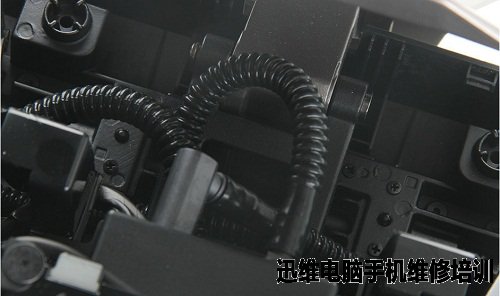

篮圈里面的两个装置就是整个水冷坞的进水部分。
华硕ROG GX700VO拆机 图31
华硕ROG GX700VO拆机 图32
水冷坞的散热风扇。
华硕ROG GX700VO拆机 图33
通过上面对华硕ROG GX700VO拆机图解后，您是否对它的内部有一定的了解了呢？华硕ROG GX700VO水冷坞拆机后发现脑袋里真有水！
