华硕ZX53V飞行堡垒拆机图解

更新时间:2017-03-31 11:33:14


华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图1

  这款华硕ZX53V飞行堡垒的屏幕尺寸为15.6英寸,硬件上配置了第七代酷睿i7-7700HQ处理器,显卡是GTX1050Ti 4G独显,内存8G单条,硬盘是128G SSD+1TB机械组合,应该说,在系统和游戏的运行方面,已经达到了入门级别的旗舰配置。那么华硕ZX53V飞行堡垒内部怎样呢?下面我们通过拆机来了解一下它的内部结构吧!

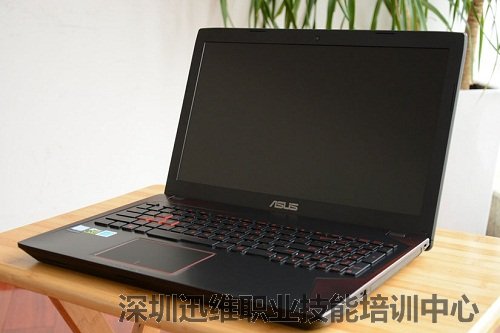

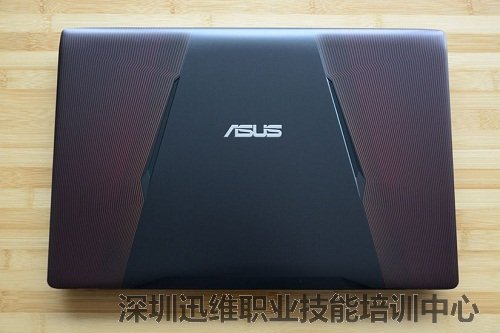

  华硕ZX53V飞行堡垒拆机前先看看它的外形结构。与其它型号不同的是,这款ZX53V系列在外观上采用了黑红搭配,在A面和键盘区设计了一些平行而不规则的暗红色线条,这些线条看上去毫无疑问给机器带来了一些视觉冲击。不过在整机模具方面,基本上没有变化。A面手感镜面,比较容易沾染指纹,也比较怕划伤。

华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图2

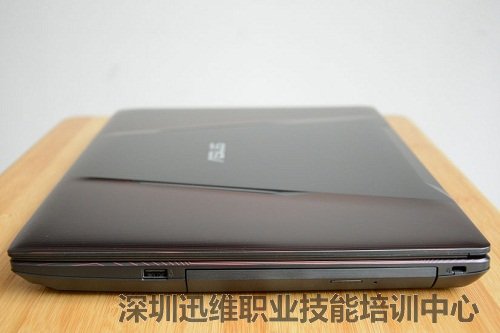

  这款机身的厚度为3.0cm,右侧的接口只有一个USB2.0,配置了DVD刻录光驱,相信现在已经很少有人再用到光驱。如果对存储还有更多需求,不妨将之改造成硬盘位。

华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图3

华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图4

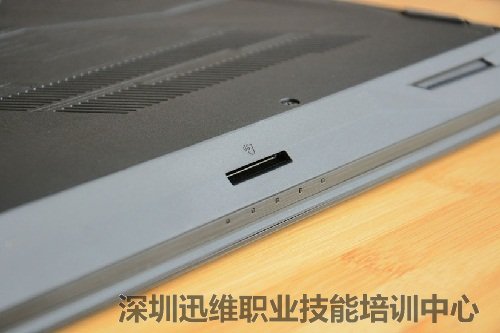

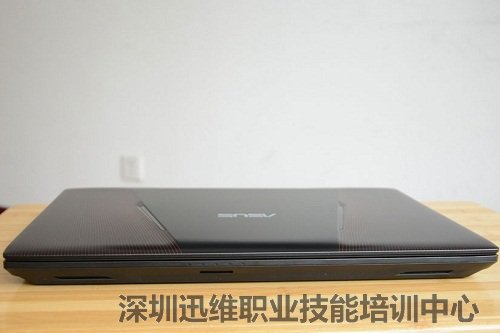

  机身前侧是机器状态灯,以及靠下的SD卡槽和两侧的音箱系统,靠下的SD卡槽和边缘处的状态指示灯。

华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图5

华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图6

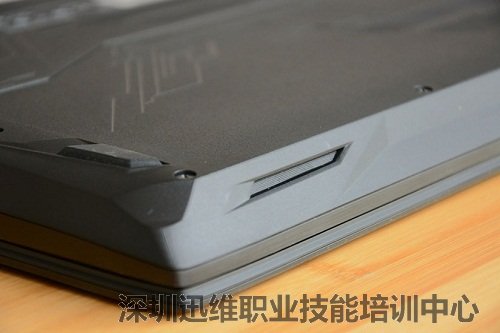

  位于机身前端两侧的音箱。
华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图7

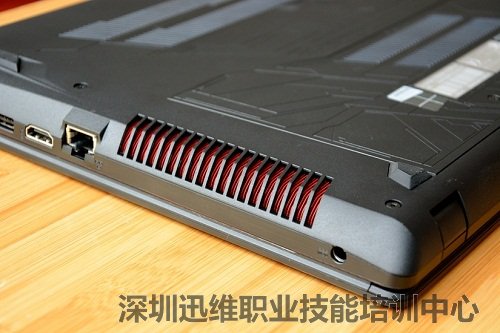

  现在我们比较常见很多游戏本把散热设计到后侧,也就是后置式散热,主要的好处是避免散热直接接触身体。这款游戏本的散热虽然是在左侧,而且是单风扇。那么它的散热效果如何呢,我们还要通过对它的测试和拆机来了解的。


华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图8

  接下来我们就对这款华硕ZX53V飞行堡垒游戏本进行拆机

华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图9

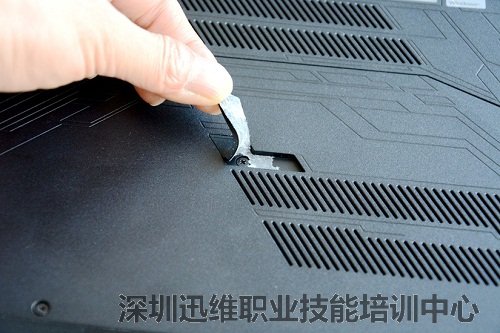

  对于第一次拆机的朋友,一定要注意,在D面表面看见的螺钉都拧下后,中间还有一个三角的胶贴,轻轻撬开,这里还隐藏着一个螺钉,这样之后,后盖就能轻松打开了。

华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图10

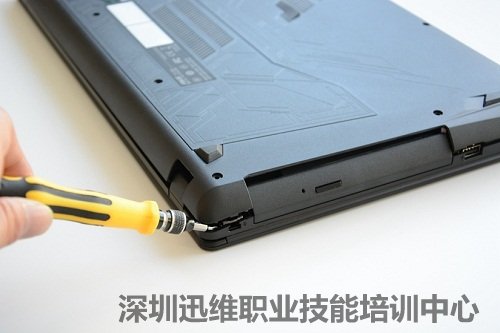

  找到一个突破口,用划片或者一字螺丝刀打开,为了不伤害机器,建议使用塑料翘片,周边都是卡扣,只要别用力,都能保持完好。

华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图11

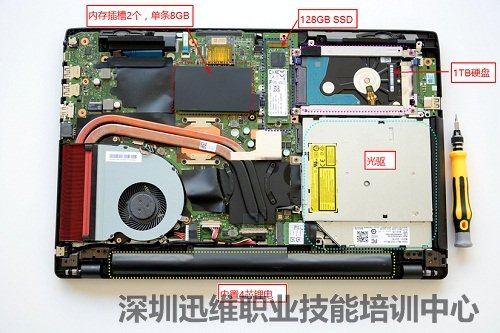

  打开后盖,内部的配件、主板、散热管都一览无余了。第一眼看上去会以为很乱的样子,实际上是用了很多的贴纸来保护配件,比如防尘、隔热。

华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图12

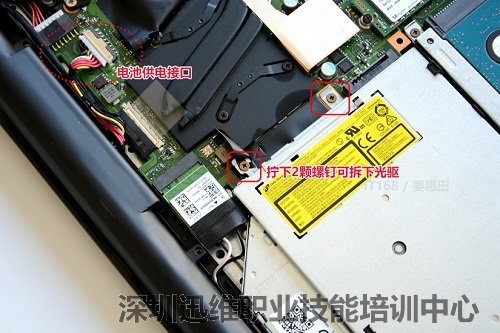

  光驱的固定螺钉在内部有两颗,在确定要拆解前,请先卸下内置的电池,以免触电。

华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图13

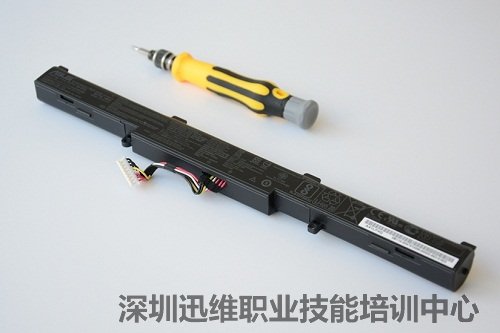

  圆柱形的电池,4芯,续航时间一般。

华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图14

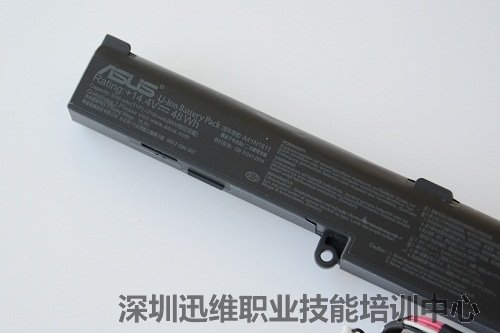

  电池信息。

华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图15

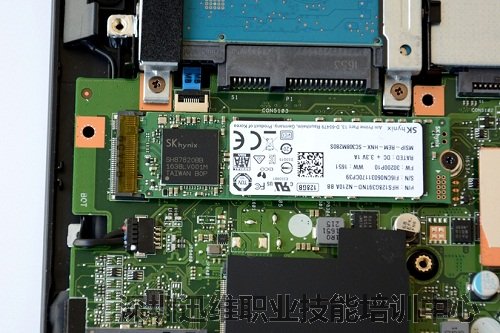

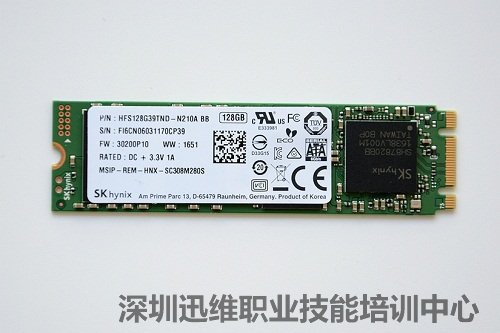

  128GB SSD硬盘,实际上这个容量对于安装系统和常用软件也足够了,这台电脑的启动速度也很快,运行程序表现也很好。

华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图16

  SK海力士的硬盘。

华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图17

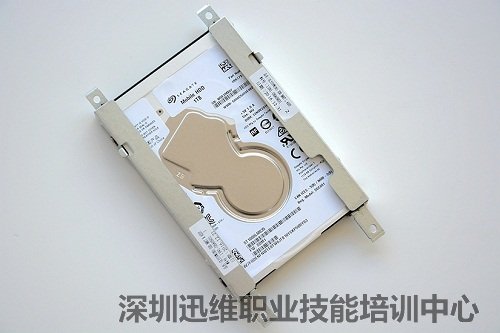

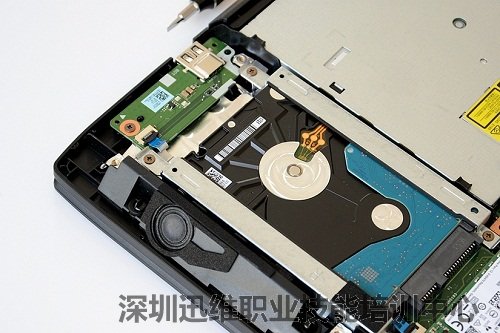

  1TB机械硬盘,有固定架,4颗螺钉固定,很是牢固了,硬盘的侧面是音箱。

华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图18

  希捷机械键盘。

华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图19

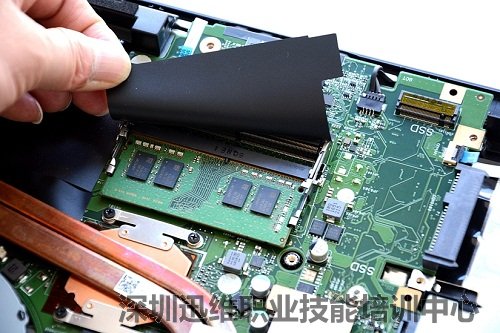

  内存被隐藏起来了,两个插槽,还可以再扩充一个8GB的,这样就有16GB了。不过大多数用户也够用,没必要多花几百。

华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图20

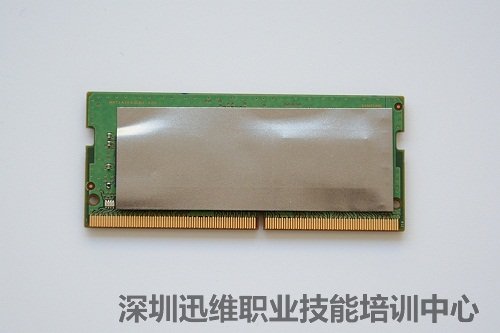

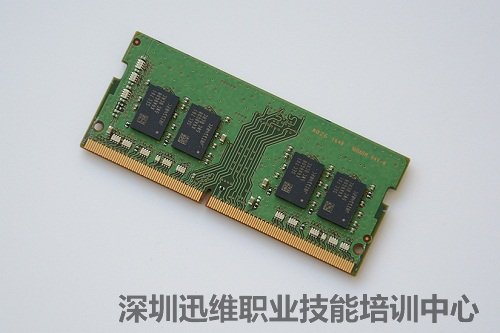

  内存,单条8GB。

华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图21

  内存的这里也被用贴纸隔离了。

华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图22

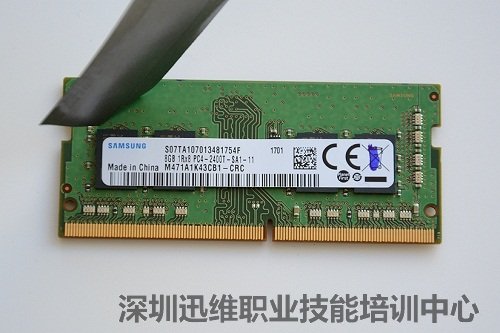

  三星内存8GB。

华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图23

  存储三件。

华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图24

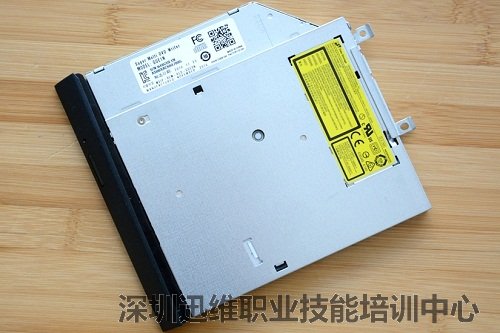

  DVD刻录光驱。

华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图25

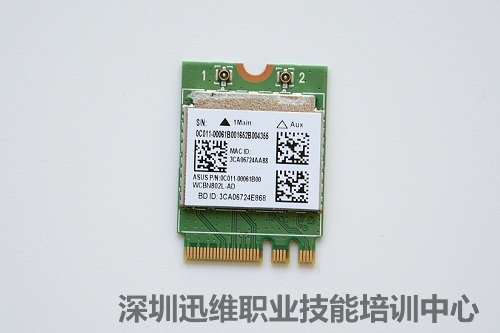

  无线模块,台湾光宝,估计也是华硕自己的。

华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图26

  周边硬件都拆完了,还是比较简单的。

华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图27

  音箱和接口细节。

华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图28

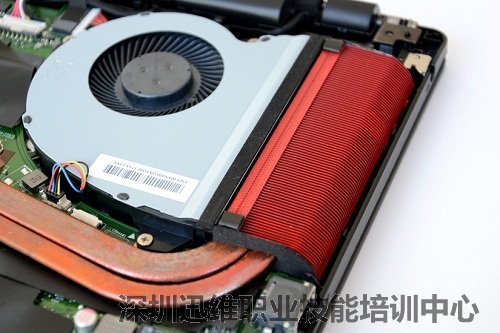

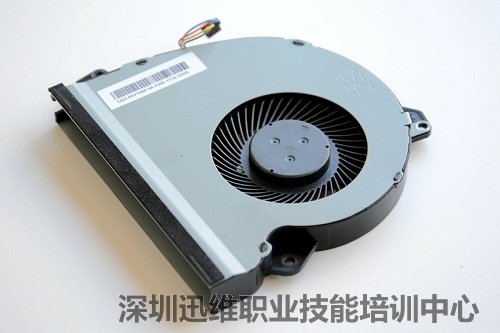

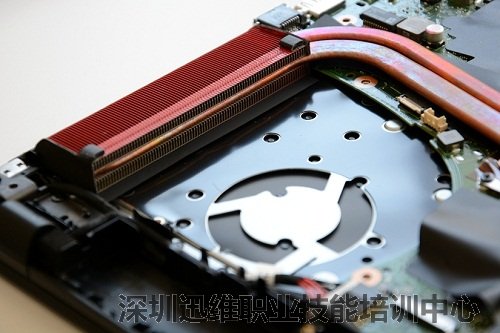

  接下来是散热系统,先把风扇拆下来,涡轮风扇,看着比较大,感觉很有力,实际测试效果也不错。红色的散热片比较密集,导热铜管的用料也足。

华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图29

华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图30

  散热片细节。

华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图31

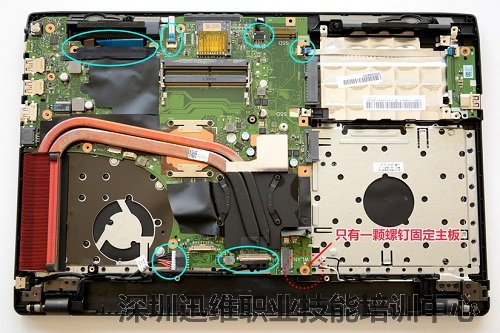

  想要拆下主板,需要首先拆掉所有的连接线,无须记住位置,主要是注意别弄断了,以及在安装的时候要到位。主板只有一颗螺钉固定,而且是在无线模块下面,所以一定要拆下无线。

华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图32

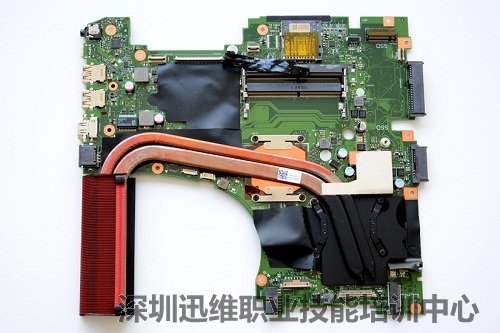

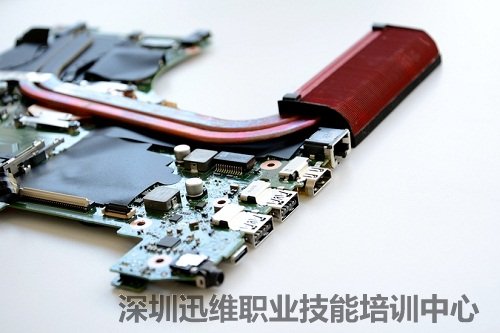

  绿色的主板,散热系统占了一大块。

华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图33

  换个角度看看,相对主板上集成的东西比较多。

华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图34

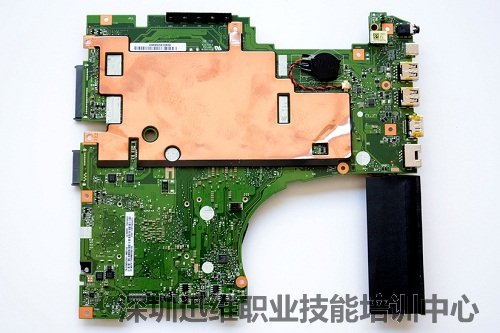

  主板的背面,一大块铜片,也是散热之用,虽然此处的热量不会大。

华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图35

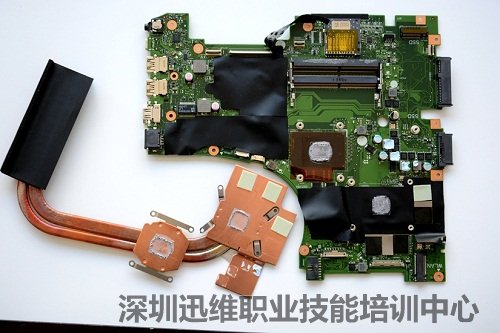

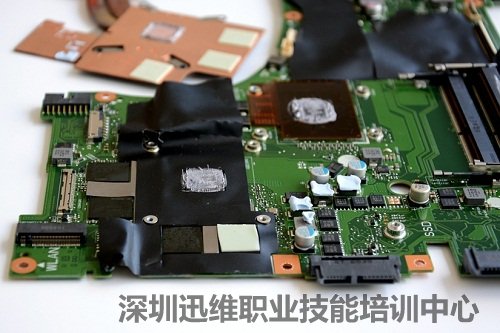

  拧下处理器和显卡上的固定螺钉,就可以把铜管取下了,可以看到所有被覆盖的配件都使用了导热硅脂和导热胶片。

华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图36

  机器内部看上去没那么整洁,主要是隔离片和散热导热系统造成的,但各种排线还是合理的、整齐的。所以,我们在测试的时候,发现这款游戏本的散热处理还是很好的。

华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图37

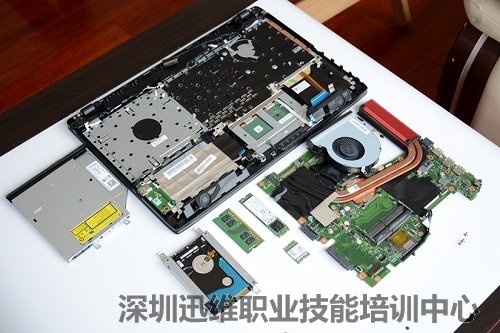

  至此华硕ZX53V飞行堡垒拆机图解就完成了,最后来一张华硕ZX53V飞行堡垒拆机全家福吧。通过上面对华硕ZX53V飞行堡垒拆机图解,想必您对华硕ZX53V飞行堡垒的内部也有了更多的了解了吧!

华硕ZX53V飞行堡垒拆机
华硕ZX53V飞行堡垒拆机 图38
