华硕rog玩家国度S5V拆机图解教程

更新时间:2016-04-29 13:50:34


  华硕rog玩家国度S5V一款15.6英寸的游戏本,它搭载Intel i7-6700HQ标准电压四核处理器,主频达到了2.6GHz,拥有8GB运行内存、1TB机械硬盘,英伟达GTX 970M 6GB显卡。下面我们一起看看华硕rog玩家国度S5V是如何拆机的吧!

rog玩家国度S5V拆机 图1
rog玩家国度S5V拆机 图1

  华硕rog玩家国度S5V拆机方法/步骤:

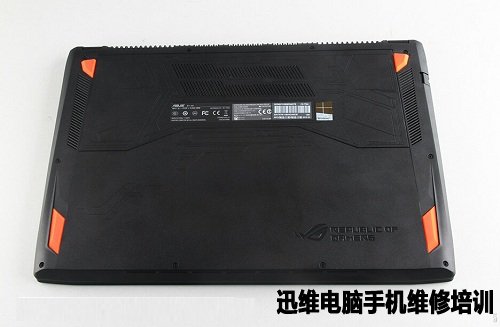

  华硕rog玩家国度S5V的背面,有四个凸起的垫脚,机身背壳由10颗可见的十字形螺丝固定。

rog玩家国度S5V拆机 图2
  rog玩家国度S5V拆机 图2

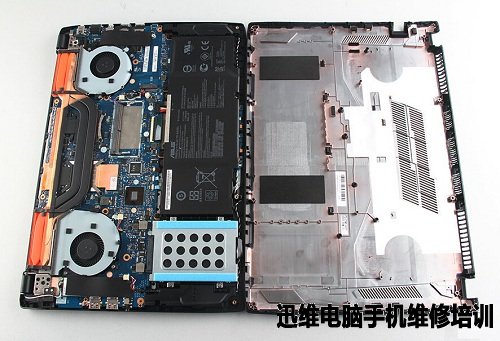

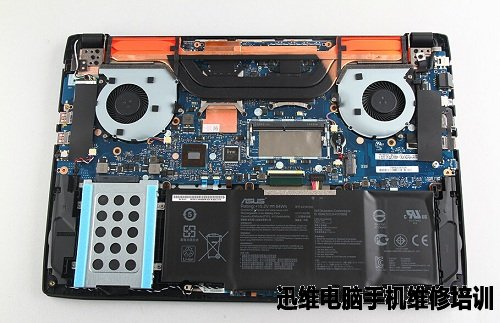

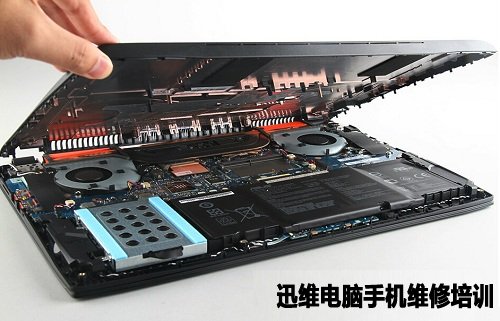

  拆下螺丝后,就可以将后壳打开。

rog玩家国度S5V拆机 图3
rog玩家国度S5V拆机 图3

rog玩家国度S5V拆机 图4
rog玩家国度S5V拆机 图4

rog玩家国度S5V拆机 图5
rog玩家国度S5V拆机 图5

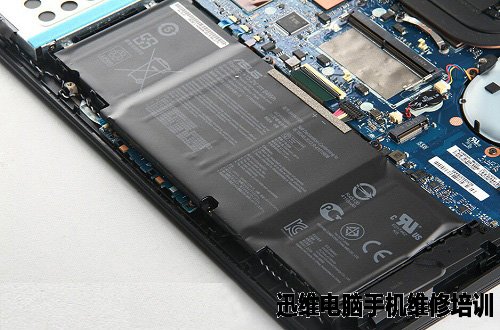

  拆解第一步从电池开始,断电的好处是防止意外的发生。

rog玩家国度S5V拆机 图6
rog玩家国度S5V拆机 图6

  按压式卡扣,有点紧需要一点一点的向上搬,切勿硬拽。

rog玩家国度S5V拆机 图7
rog玩家国度S5V拆机 图7

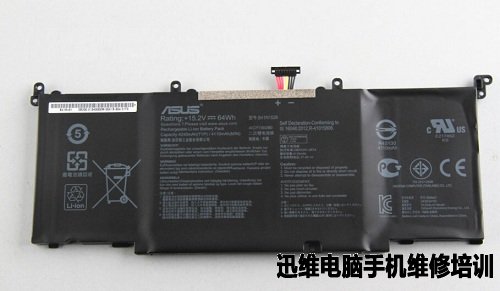

  rog玩家国度S5V电池容量为64Wh。

rog玩家国度S5V拆机 图8
rog玩家国度S5V拆机 图8

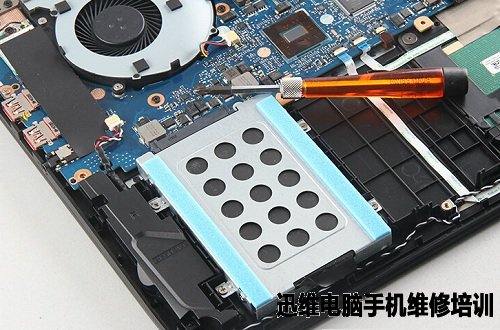

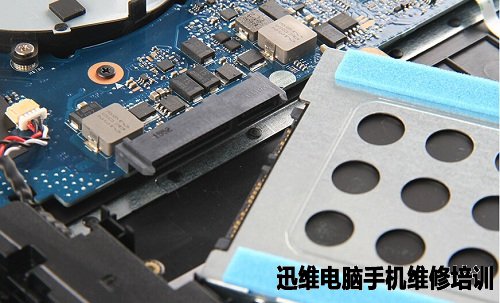

  拆下rog玩家国度S5V的机械硬盘,在机械硬盘外面有一层保护壳,并且还加了防震垫。

rog玩家国度S5V拆机 图9
rog玩家国度S5V拆机 图9

rog玩家国度S5V拆机 图10
rog玩家国度S5V拆机 图10

rog玩家国度S5V拆机 图11
rog玩家国度S5V拆机 图11

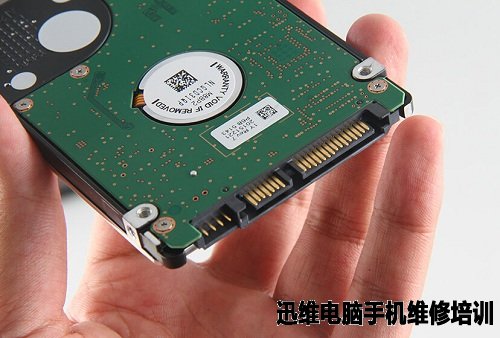

  rog玩家国度S5V来自希捷容量为1TB,型号为ST1000LM024的机械硬盘。

rog玩家国度S5V拆机 图12
rog玩家国度S5V拆机 图12

rog玩家国度S5V拆机 图13
rog玩家国度S5V拆机 图13

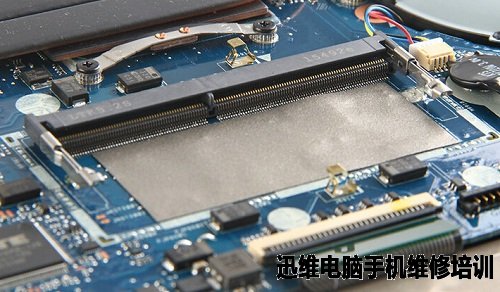

  rog玩家国度S5V内存插槽里没有内存,但在主板上一定会有内存颗粒,玩家可根据自己的需求选择内存,日后有一定的升级空间。

rog玩家国度S5V拆机 图14
rog玩家国度S5V拆机 图14

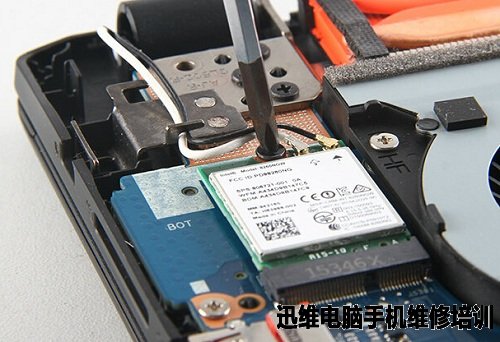

  接着拆无线网卡,注意的是一定要记住连接网卡的黑白两根导线的次序。

rog玩家国度S5V拆机 图15
rog玩家国度S5V拆机 图15

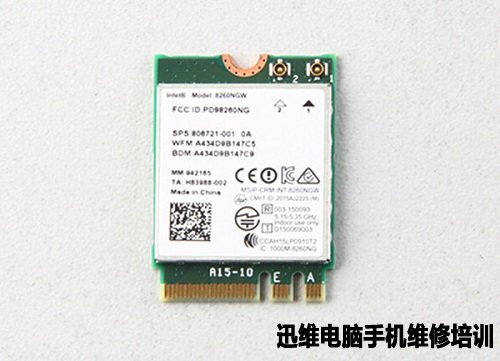

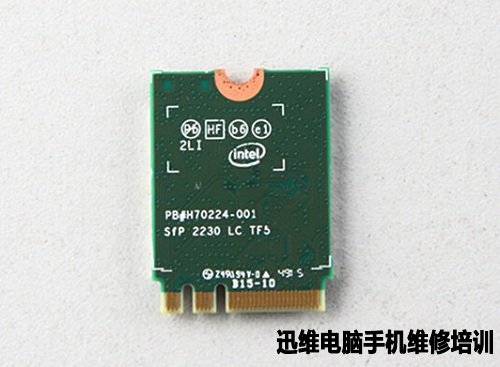

  无线网卡来自英特尔,型号为8260NGW,速率为867MBPS,支持蓝牙4.2,2.4G/5GHZ双频。

rog玩家国度S5V拆机 图16
rog玩家国度S5V拆机 图16

rog玩家国度S5V拆机 图17
rog玩家国度S5V拆机 图17

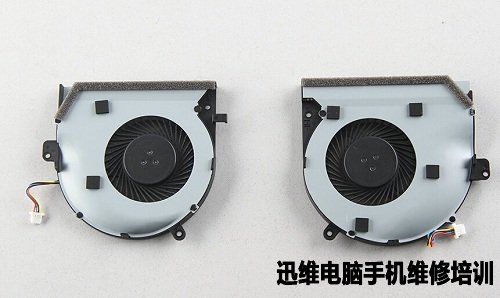

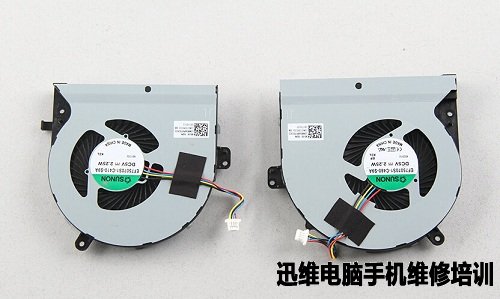

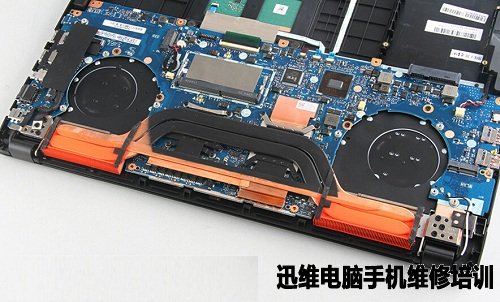

  rog玩家国度S5V左右两个风扇完全对称,每个风扇有3颗螺丝固定。

rog玩家国度S5V拆机 图18
rog玩家国度S5V拆机 图18

rog玩家国度S5V拆机 图19
rog玩家国度S5V拆机 图19

rog玩家国度S5V拆机 图20
华硕rog玩家国度S5V拆机 图20

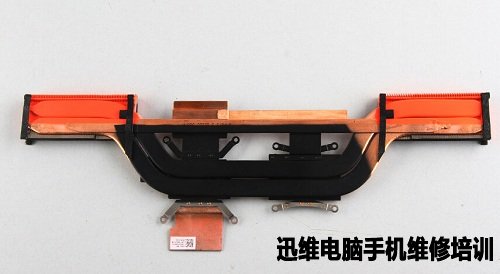

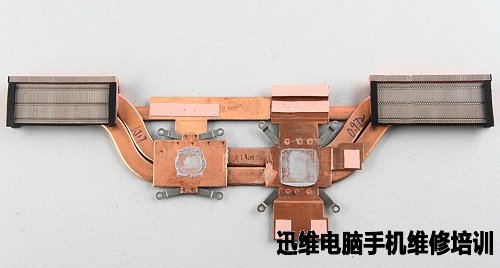

  在拆下主板之前,我们要先取下上面的导热管。

rog玩家国度S5V拆机 图21
rog玩家国度S5V拆机 图21

rog玩家国度S5V拆机 图22
rog玩家国度S5V拆机 图22

rog玩家国度S5V拆机 图23
rog玩家国度S5V拆机 图23

rog玩家国度S5V拆机 图24
rog玩家国度S5V拆机 图24

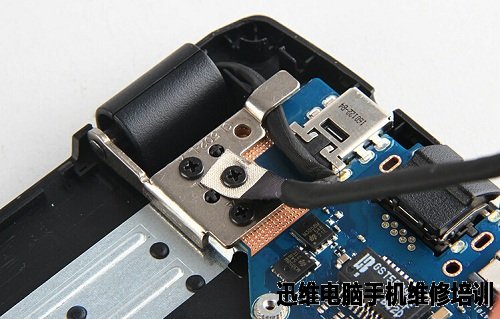

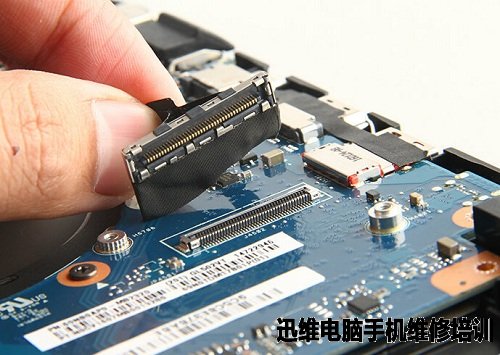

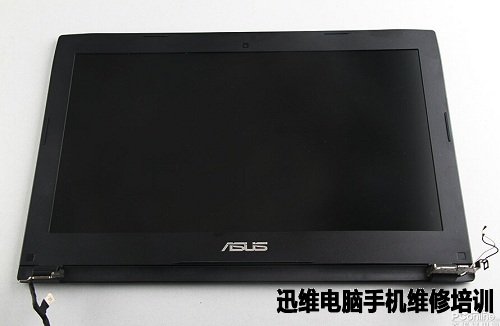

  拔掉连接显示屏的排线,就可以将显示屏和机身分离。

rog玩家国度S5V拆机 图25
rog玩家国度S5V拆机 图25

rog玩家国度S5V拆机 图26
rog玩家国度S5V拆机 图26

rog玩家国度S5V拆机 图27
rog玩家国度S5V拆机 图27

rog玩家国度S5V拆机 图28
rog玩家国度S5V拆机 图28

rog玩家国度S5V拆机 图29
rog玩家国度S5V拆机 图29

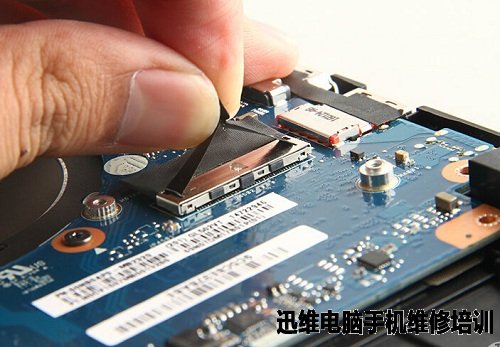

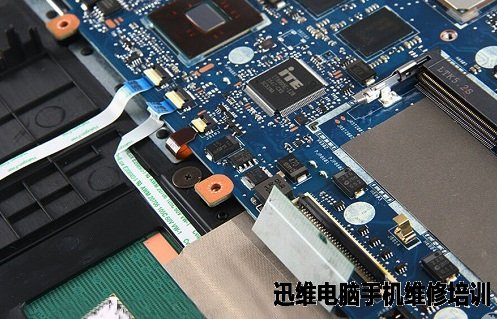

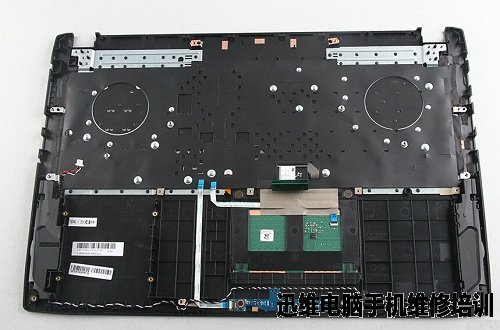

  拆下主板上的这几根排线,就可以轻松的取下主板了。

rog玩家国度S5V拆机 图30
rog玩家国度S5V拆机 图30

  rog玩家国度S5V主板正面芯片组。

  绿色:Intel Core i7-6700HQ处理器,主频2.60GHz

  红色:NVIDIA GeForce 970M独立显卡

  黄色:南桥芯片

  深蓝:ITE IT8995E芯片

  蓝色:千兆以太网1000 BASE-T

rog玩家国度S5V拆机 图31
rog玩家国度S5V拆机 图31

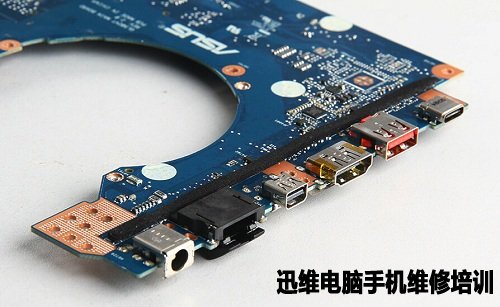

  rog玩家国度S5V背面芯片组。

  绿色:板载8GB内存颗粒

  黄色:6GB显存颗粒,来自三星

  红色:HDMI输出芯片Parade PS8201A

  紫色:ALC3236声卡芯片

rog玩家国度S5V拆机 图32
rog玩家国度S5V拆机 图32

rog玩家国度S5V拆机 图33
rog玩家国度S5V拆机 图33

rog玩家国度S5V拆机 图34
rog玩家国度S5V拆机 图34

rog玩家国度S5V拆机 图35
rog玩家国度S5V拆机 图35

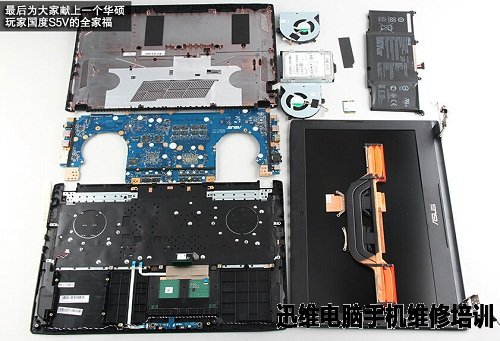

  到此,华硕rog玩家国度S5V拆机结束,来张所有部件全家福。

rog玩家国度S5V拆机 图36
rog玩家国度S5V拆机 图36
