联想thinkpad t420s拆机改造升级显示屏过程分享

更新时间:2017-05-08 15:58:10


  一台小黑Thinkpad T420s,12年买的,一直用到现在,感觉挺好的,唯一不足的是,机器是一块友达B140RW02V.1的TN屏,亮度对比度欠佳,最难忍受的是色彩的灰暗与可视角度太小。所以,更换显示屏是我这次升级硬件的重头戏。下面就可给大家分享一下联想thinkpad t420s拆机改造升级显示屏的方法,以供参考。

thinkpad t420s拆机改造升级显示屏
联想thinkpad t420s拆机改成升级显示屏

  在论坛上看到,T420s是可以换FHD的IPS屏幕,还有72% NTSC的广色域1080P屏幕。因为这个FHD屏是30针接口,原机屏是40针接口的,所以必须要配一个转频器,于是在某宝上买来T420s升级屏带转频套件,下面就开始吧。

  屏幕是全新的友达(UAO)A+屏,型号为B140HAN01.1。

新屏型号
新屏型号

  thinkpad t420s拆机工具与D面拆下的螺丝以及转屏器套件:

拆装工具
拆装工具

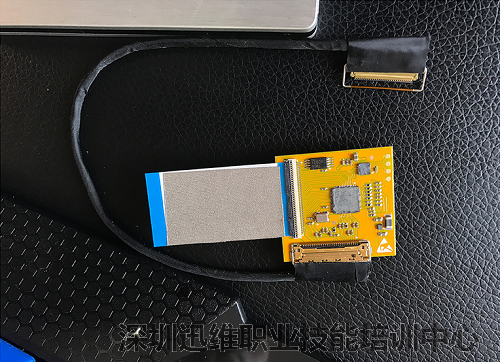

转频器套件
转频器套件

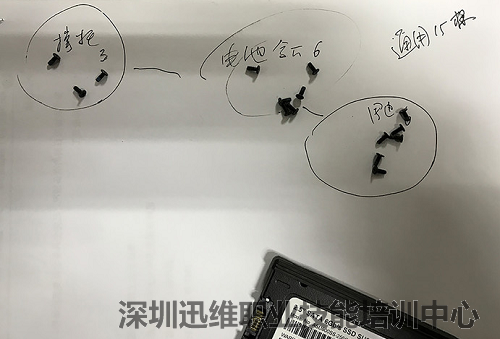

D面拆下的螺丝
D面拆下的螺丝

thinkpad t420s拆机改造升级显示屏方法/步骤:

thinkpad t420s拆机改造升级第一步:拆屏

  拆机前,除了拔掉电源与电池之外,最好先拔掉内存条、无线网卡、SSD、光驱等可以卸掉的硬件,然后卸下D面的15颗螺丝,编号放好,螺丝有不同长短,以免丢失或装错。

  上图红圈内是2颗屏幕固定螺丝,下面红圈内是2颗键盘固定螺丝。

2颗屏幕固定螺丝
2颗屏幕固定螺丝

2颗键盘固定螺丝
2颗键盘固定螺丝

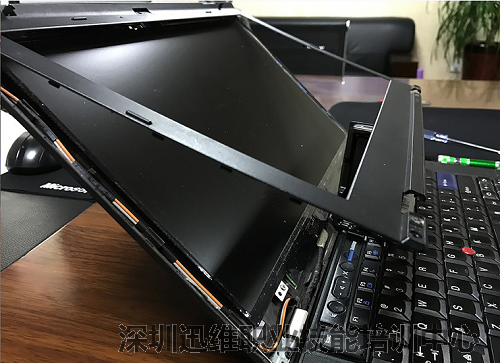

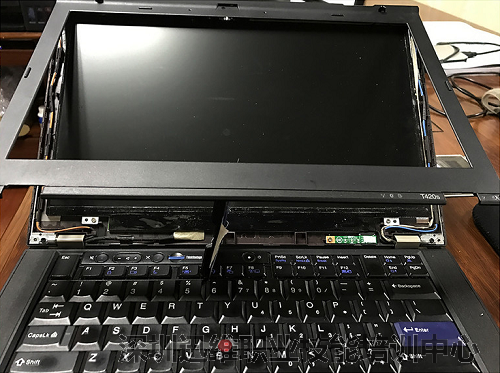

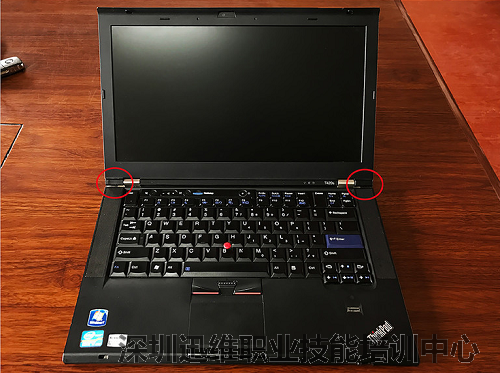

  拆除屏幕前,先起下铰链两侧的黑色小贴片,里面各有一颗屏框固定螺丝,然后用塑料拨片小心撬开屏框卡扣,取下屛框。

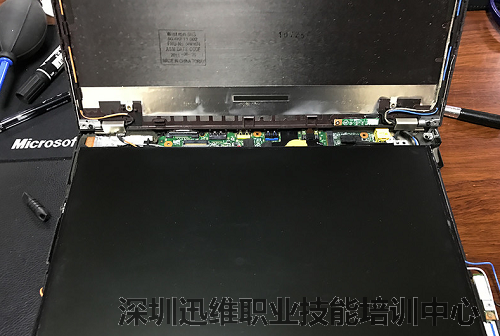

拆解屏幕
拆解屏幕

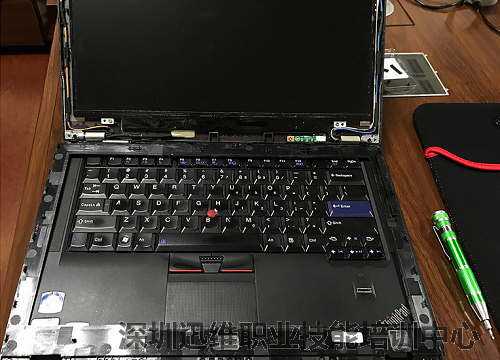

  拆开的B面与取下的屛框:


拆下的屏框
拆下的屏框

  然后拆下键盘,键盘由D面的2颗螺丝固定(有键盘标识),卸下螺丝,将键盘稍用力先前推动就可拉开键盘,然后扣出底下键盘排线,这个键盘就轻易取下了。


拆下键盘
拆下键盘

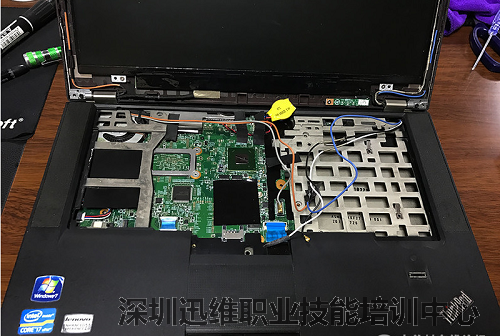

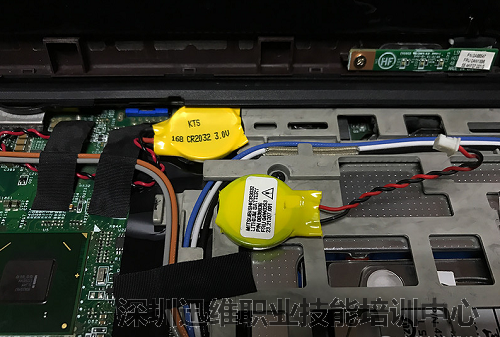

  这时就可以看到主板、风扇、BOIS电池等内部结构,顺便换掉新买的小电池。

内部结构特写
内部结构特写

  同时给CPU风扇清清清灰,没有拆进去,可以直接用橡皮气吹对着风扇反方向多吹几次,积灰基本上也清除干净了。

给CPU风扇淸灰
给CPU风扇淸灰

  由于屏线是从钢铰链转轴里面伸出通过风扇边走线的,排线被掌托框压住,因此还必须拆掉掌托,其实这时候掌托的螺丝已经拆掉了。

拆掌托
拆掌托

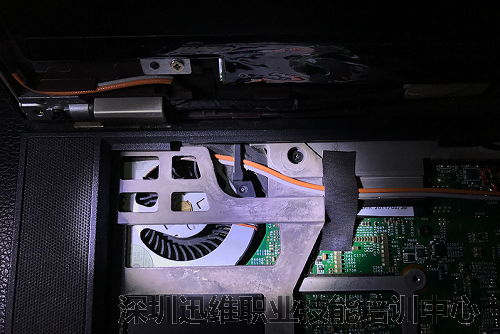

  黑胶包裹的屏线被掌托挡住。

黑胶包裹的屏线被掌托挡住
黑胶包裹的屏线被掌托挡住

  从D面退出5根天线,2根黑、灰的是无线网卡天线,另外3根是备用的。

从D面退出5根天线
从D面退出5根天线

  拆下掌托。

拆下掌托
拆下掌托

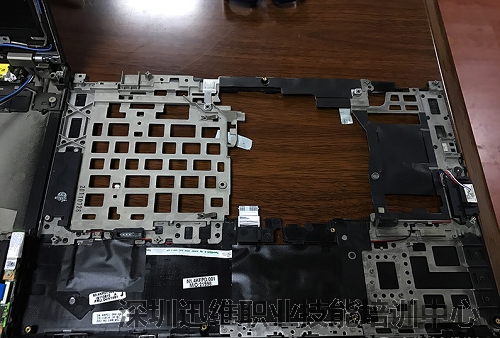

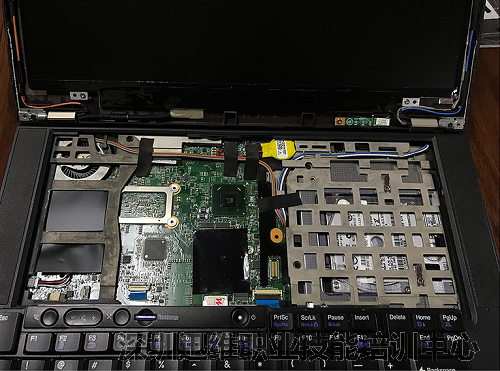

  拆除掌托后的C面。

拆除掌托后的C面
拆除掌托后的C面

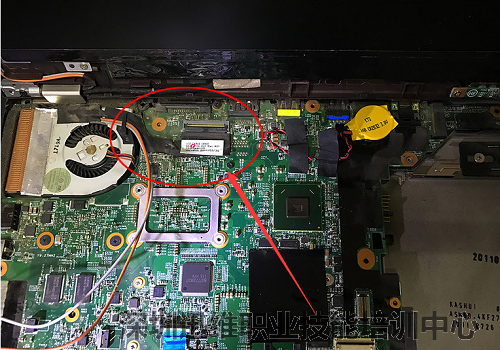

  主板上的屏线接口可以看到了。

主板上的屏线接口
主板上的屏线接口

  将屏幕打开成45度角,拆开原屏线插口,稍用力将屏线从铰轴里面拉出,卸下B面4角4颗屏幕固定螺丝就能拿下屏幕,注意上下螺丝长短稍有不同,不能搞错。

拆卸屏幕
拆卸屏幕

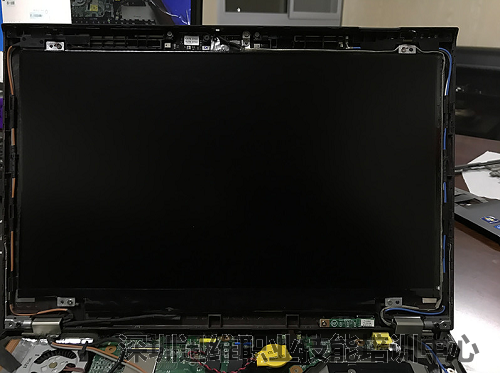

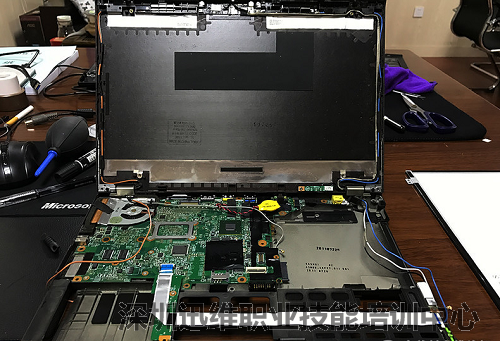

  卸下屏幕后的BC面。

卸下屏幕后的BC面
卸下屏幕后的BC面

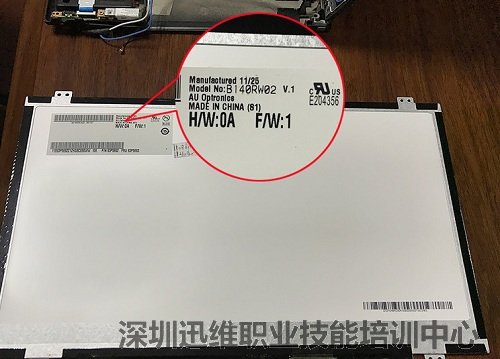

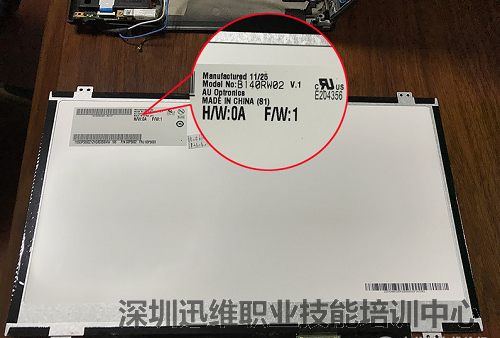

  拆下的旧屏幕:友达的B140RW02 V.1

旧屏幕
旧屏幕

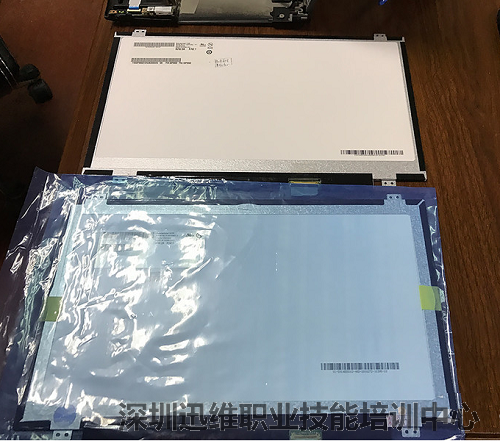

  新与旧来一张合影。新屏是友达的B140HAN01.1。

新的和旧的特写
新的和旧的特写

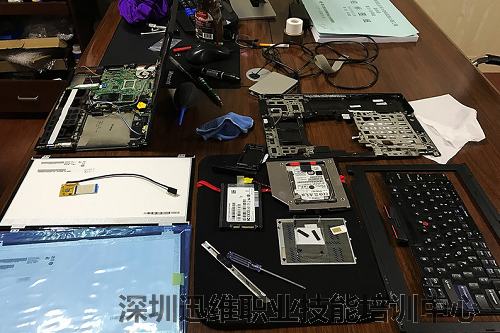

  拆开的一堆零件。

拆机所有零
拆机所有零件

thinkpad t420s拆机改造升级第二步:换新屏

  先要接好转频器,这个要小心操作,先插排线,然后穿屏线。金黄色的排线连着小板,那条黑色尾巴就是屏线。

接好转频器
接好转频器

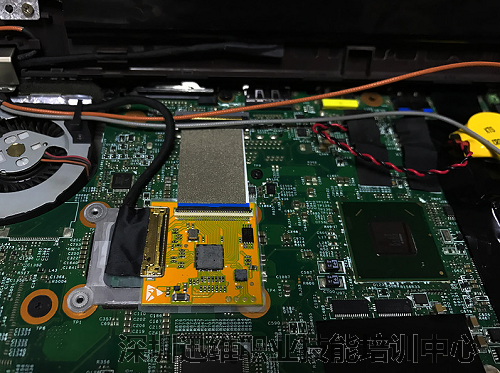

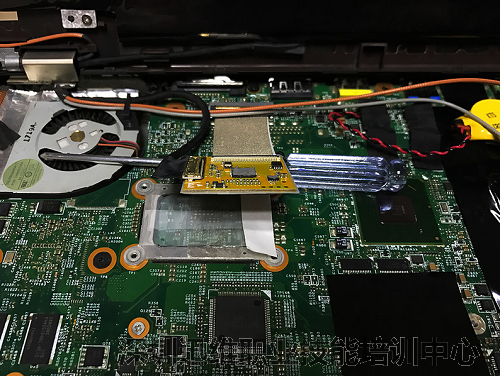

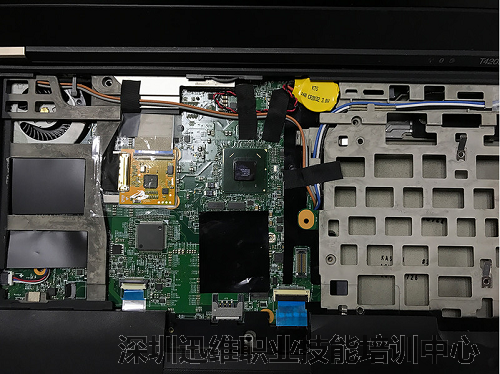

  转频器安在主板的一个小金属框架上,先用透明醋酸胶带做好绝缘,然后用双面胶带将小板固定在金属框上。

转频器安在主板的一个小金属框架上
转频器安在主板的一个小金属框架上

  固定好转频器,然后将屏线穿进铰轴里,引导屏幕下边。

将屏线穿进铰轴里
将屏线穿进铰轴里

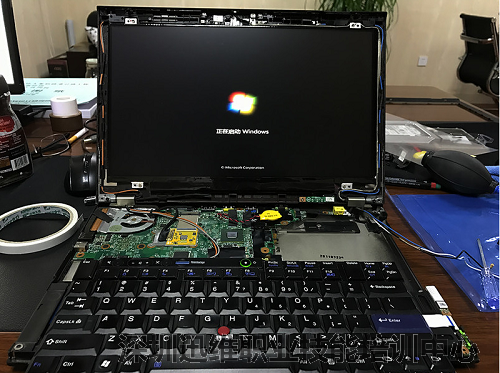

  这时,先临时固定下屏幕别装回机器,以免连接不妥重新拆开的麻烦。连接上屏线,装上硬盘、内存、电源开机试屏,一次点亮,升屏成功!顺利开机进入系统。

升屏成功
升屏成功

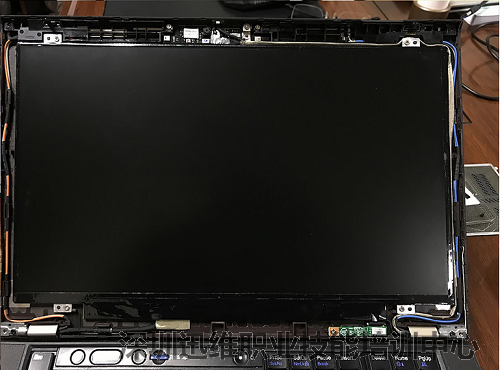

  关机,安装好屏幕,注意上下4颗固定螺丝的长短。

安装好屏幕
安装好屏幕

  穿好5根天线,固定好位置,装上掌托。

装上掌托
装上掌托

  固定好走线,安装好所有螺丝,检查无误。

安装好,检查无误
安装好,检查无误

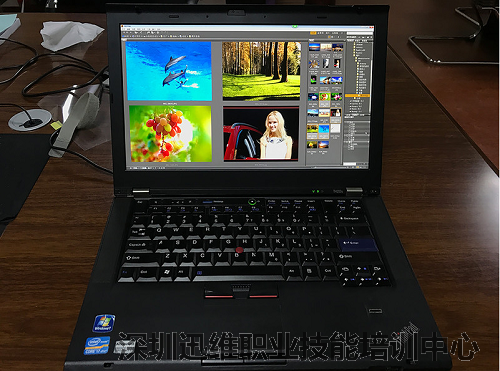

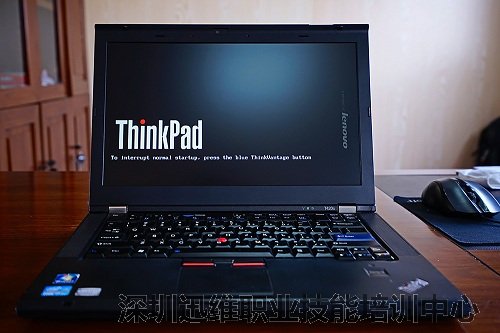

  装好所有硬件,检查完毕,重新开机,12秒!速度飞快,色彩靓丽,并且屏幕亮度依旧可以通过Fn键15级可调,联想thinkpad t420s拆机改造升级显示屏大功告成!

联想thinkpad t420s拆机改造升级显示屏完成
联想thinkpad t420s拆机改造升级显示屏完成
