雷蛇灵任GTX1060拆机图解

更新时间:2017-05-09 13:05:29

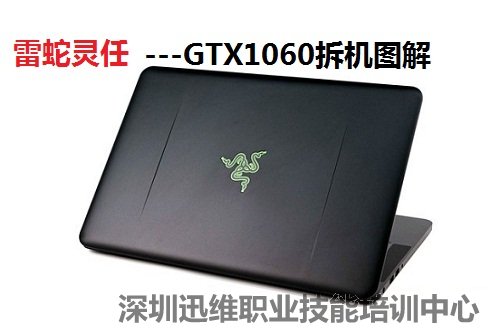

  雷蛇灵任GTX1060采用了酷睿i7-7700HQ处理器、14英寸屏幕、内存容量16G、还有独立的显卡,那么这款笔记本的内部如何呢?我们一起对雷蛇灵任GTX1060拆机来了解一下吧!
雷蛇灵任GTX1060 拆机图解
雷蛇灵任GTX1060 图1

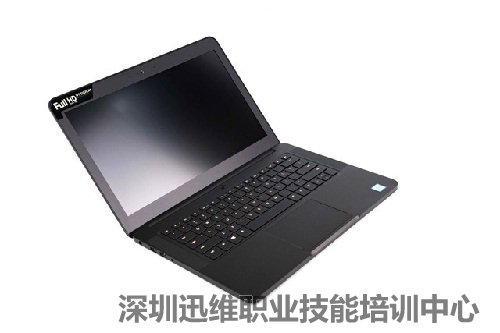

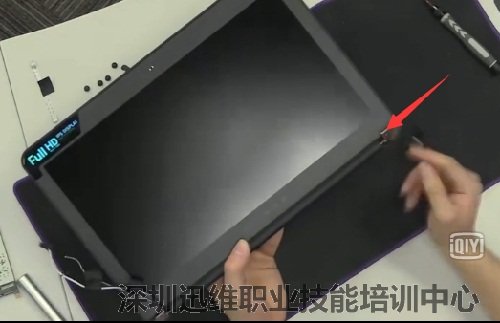

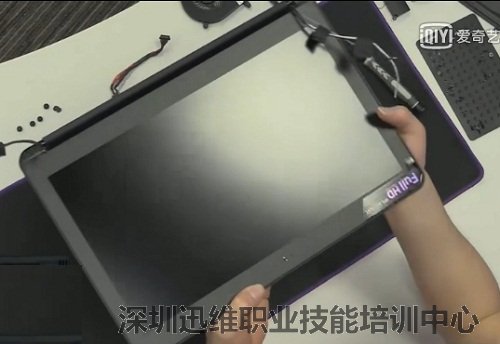

  屏幕方面,灵刃采用了1920×1080分辨率IPS显示屏。

雷蛇灵任GTX1060 拆机图解
灵刃采用了1920×1080分辨率IPS显示屏 图2

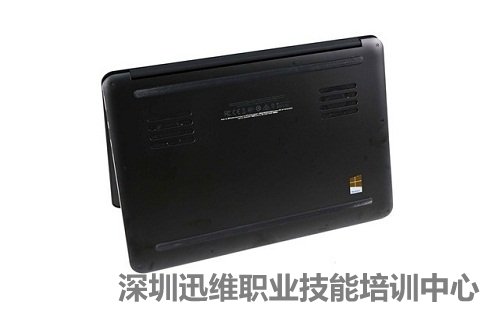

  机器底部的设计依然如初,左右两个风扇口,上下两条橡胶脚垫的设计依然沿用。

雷蛇灵任GTX1060 拆机图解
左右两个风扇口 图3

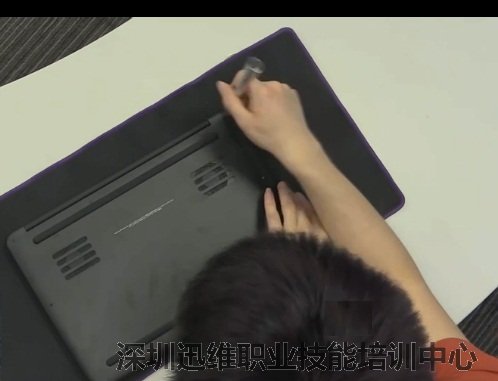

  雷蛇灵任GTX1060拆机正式开始,首先拆下后盖上的螺丝。

雷蛇灵任GTX1060 拆机图解
先拆下底部螺丝 图4

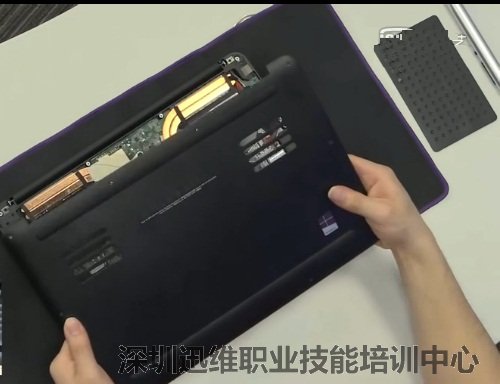

  铝合板的背板,开放了两个很大的扇热口。

雷蛇灵任GTX1060 拆机图解
雷蛇灵任GTX1060拆机 图5

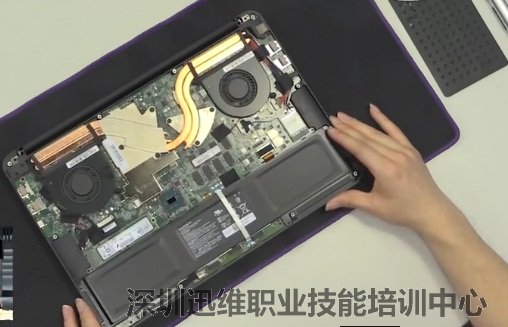

  内部结构与第一代灵刃,其实没有太多的变化,可以说当年第一代产品的设计还是相当有前瞻性的。

雷蛇灵任GTX1060 拆机图解
内部结构与第一代灵刃没什么变化 图6

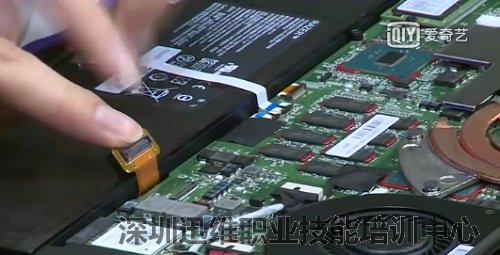

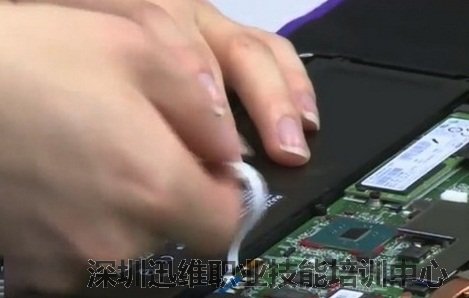

  电池的排线相比之前更加容易拔插。

雷蛇灵任GTX1060 拆机图解
电池比之前更容易拔插 图7

  电池上方横跨的一根触控板按钮排线也依然在那里,没有改变。

雷蛇灵任GTX1060 拆机图解
雷蛇灵任GTX1060拆机 图8

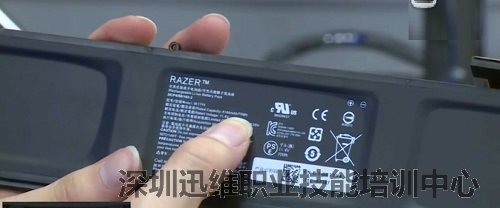

  70Wh的电池容量。

雷蛇灵任GTX1060 拆机图解
70Wh的电池容量 图9

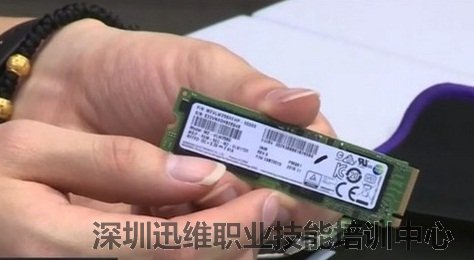

  三星PM961固态硬盘,PCIE接口支持NBMe协议。

雷蛇灵任GTX1060 拆机图解
三星PM961固态硬盘 图10

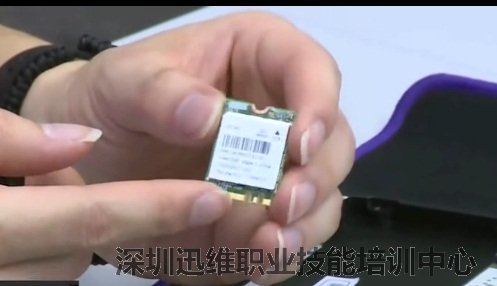

  Killer杀手无线网卡。

雷蛇灵任GTX1060 拆机图解
Killer杀手无线网卡 图11

  外部扬声器卡槽不小,实际上只有这么一点。

雷蛇灵任GTX1060 拆机图解
非常小巧的扬声器 图12

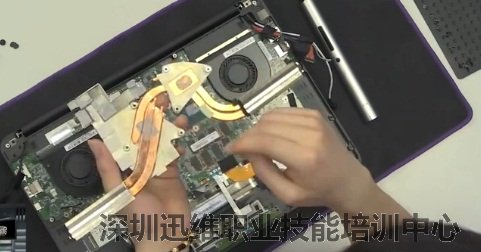

  显卡部分有三根导热铜管负责散热,而CPU有两根,显存芯片与旁边的供电电容都有散热模组覆盖。

雷蛇灵任GTX1060 拆机图解
雷蛇灵任GTX1060拆机 图13

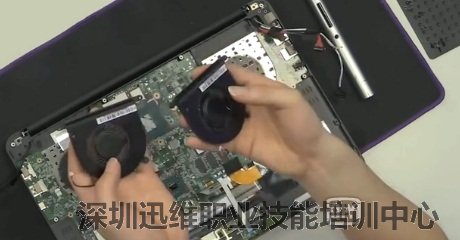

  两个风扇其实非常的小。

雷蛇灵任GTX1060 拆机图解
两个风扇其实非常的小 图14

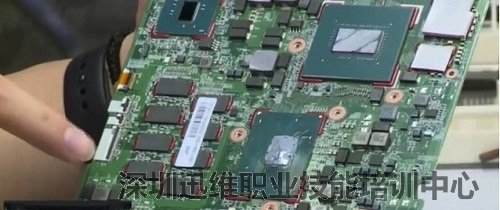

  主板的重要芯片都有大量的红色耐高温点胶固定,保证整机在高温的环境下不会出现脱焊位移的情况,保证整机运行的稳定性。这个设计是其他游戏本上是很少见的。

雷蛇灵任GTX1060 拆机图解
雷蛇灵任GTX1060拆机 图15

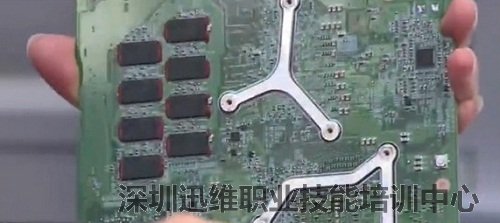

  背面的内存颗粒也有红色点胶固定。

雷蛇灵任GTX1060 拆机图解
雷蛇灵任GTX1060拆机 图16

  CHROMA炫彩背光键盘专门设计了一个电路板来控制。

雷蛇灵任GTX1060拆机 图17

  C面是纯金属,屏幕也是很有分量。

雷蛇灵任GTX1060 拆机图解
C面是纯金属 屏幕也是很有分量 图18

  转轴部位是塑料的。

雷蛇灵任GTX1060 拆机图解
转轴部位是塑料的 图19

  到此雷蛇灵任GTX1060拆机完成!
