华硕X500V拆解更换网卡卡扣维修分享

更新时间:2017-05-18 12:50:46

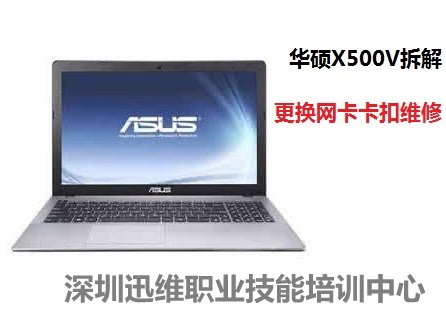

  华硕X550V 15.6英寸家庭娱乐本,采用酷睿三代i5双核处理器,配备NVIDIA 2GB独立显卡、4GB内存,下面我们通过对华硕X500V拆机来了解一下它的内部结构吧。
华硕X500V 拆解
华硕X500V 图1

  华硕X500V拆机方法/步骤:

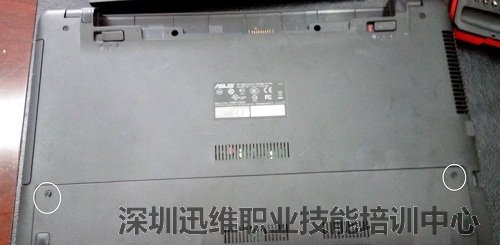

  从背面先拆卸下两个长螺丝。

华硕X500V 拆解
先拆卸下背面两个长螺丝  图2

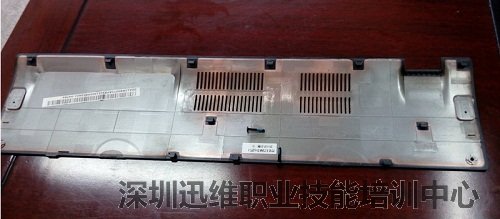

  盖板背面图。

华硕X500V 拆解
盖板背面  图3

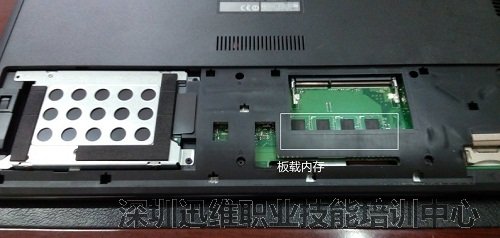

  硬盘,只有一个内存条位,4G系统内存为板载内存。

华硕X500V 拆解
华硕X500V拆解 图4

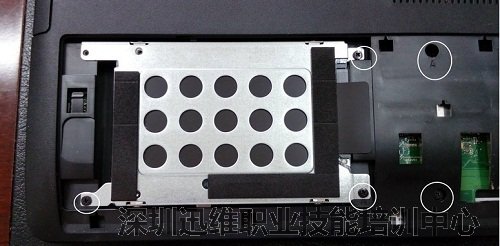

  硬盘图,3颗A型螺丝,左上角螺丝孔为刚才卸下的长螺丝,卸下A型螺丝。

华硕X500V 拆解
华硕X500V拆解 图5

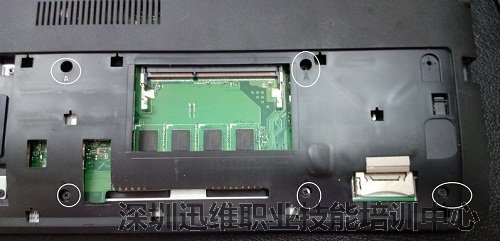

  内存条位图,卸下A型螺丝。

华硕X500V 拆解
华硕X500V拆解 图6

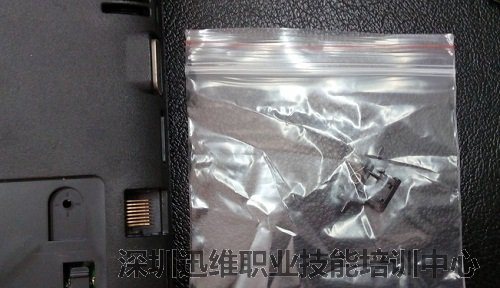

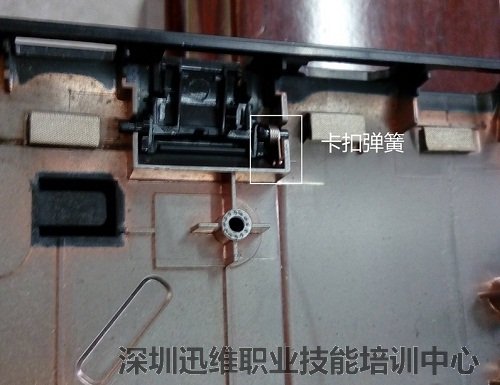

  需要更换的网卡卡扣。

华硕X500V 拆解
需要更换的网卡卡扣  图7

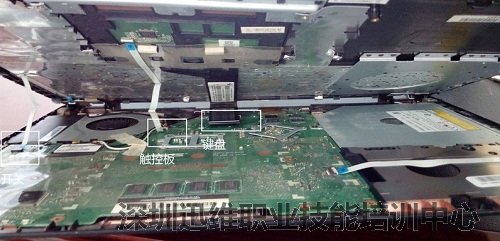

  用撬片撬开C壳,有三根排线,电源,触控板,键盘排线。

华硕X500V 拆解
华硕X500V拆解 图8

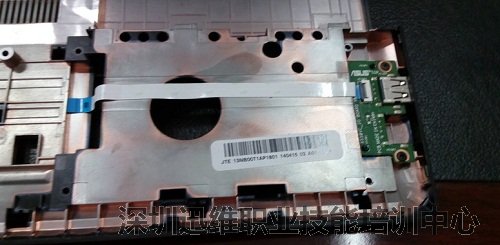

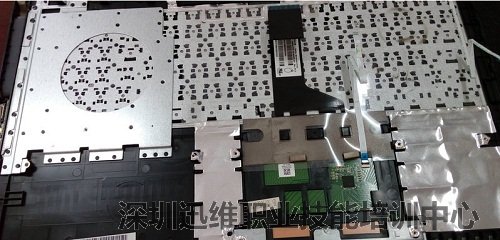

  C壳背面图。

华硕X500V 拆解
C壳背面  图9

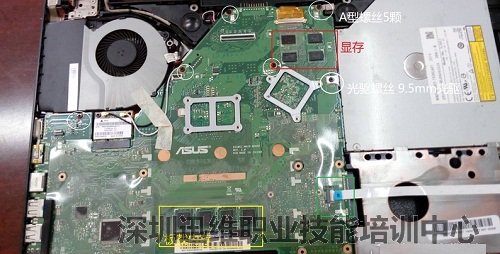

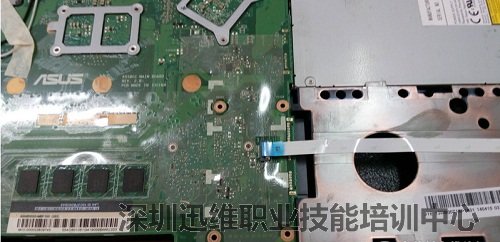

  D壳正面图,卸下5颗A型螺丝,光驱螺丝,断开右侧I/O模块排线。

华硕X500V 拆解
D壳正面  图10

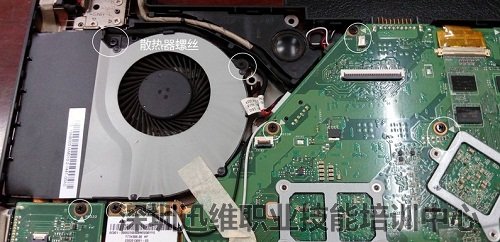

  主板左上角图,卸下散热器螺丝,无线网卡螺丝。

华硕X500V 拆解
华硕X500V拆解 图11

  主板左下角图。

华硕X500V 拆解
 主板左下角  图12

  主板右下角图。


华硕X500V 拆解
主板右下角  图13

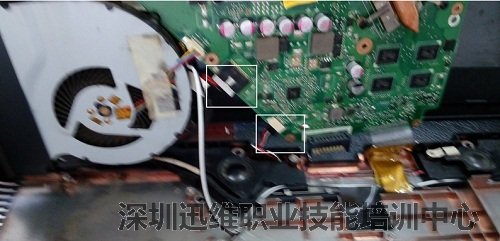

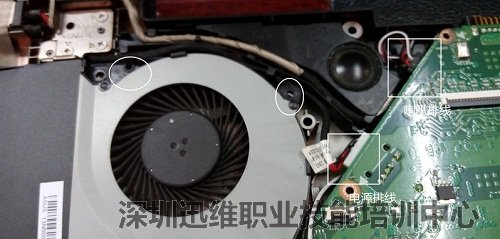

  喇叭排线,电源排线。

华硕X500V拆解 图14

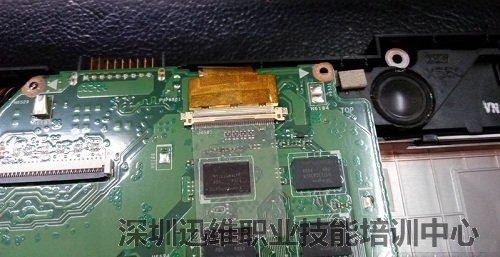

  撕开贴纸,断开屏幕排线。

华硕X500V 拆解
华硕X500V拆解 图15

  电源排线,喇叭排线(拍照没对焦好)。

华硕X500V拆解 图16

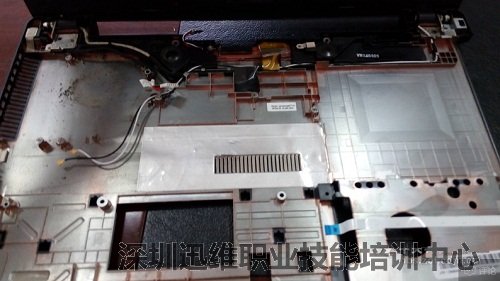

  D壳正面图。


华硕X500V 拆解
D壳正面 图17

  右侧的USB模块。

华硕X500V拆解 图18

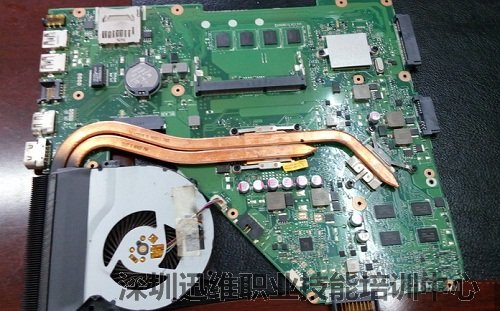

  主板正面特写。

华硕X500V 拆解
主板正面特写 图19

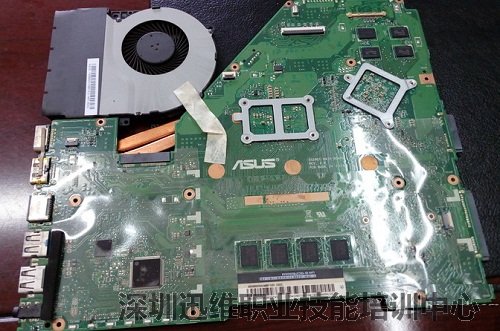

  主板背面特写。


主板背面特写 图20

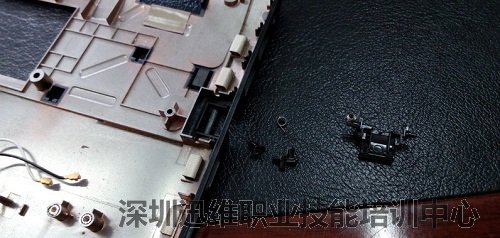

  更换的网卡卡扣。

华硕X500V 拆解
更换的网卡卡扣 图21

  更换好的。

华硕X500V拆解 图22

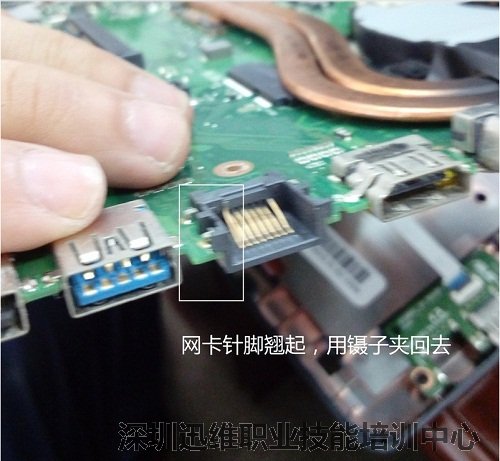

  网卡针脚翘起,用镊子弄回去。

华硕X500V 拆解
华硕X500V拆解 图23

  到此华硕X500V拆解完成。

  总结:这款笔记本拆解难度低,所用的螺丝只有两种型号,长的和短的A型螺丝。硬盘和内存加装方便,因板载内存以后只能加装一根4G/8G的内存。但是上SSD更改光驱托架和清灰就需要拆整机很麻烦。
