MacBook笔记本拆机图解

  一个搭载英特尔Core M处理器的笔记本价格竟然接近上万元,这一个缺点便能终结所有优点,然后便是接口问题,虽然这个新款的五合一接口看上去很惊艳,可以集电源、USB、显示屏、HDMI、VGA接口于一体,但是在使用过程中一定是不够用的,就连在充电过程中使用U盘传数据这种常见使用情况都不能实现,更不要说接受单售的价格了。

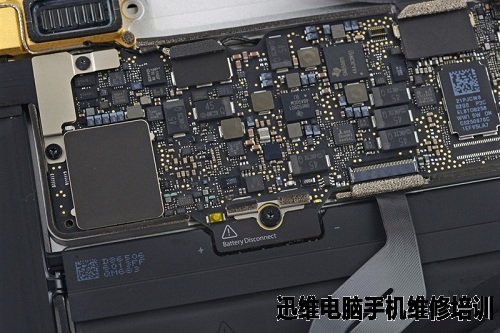

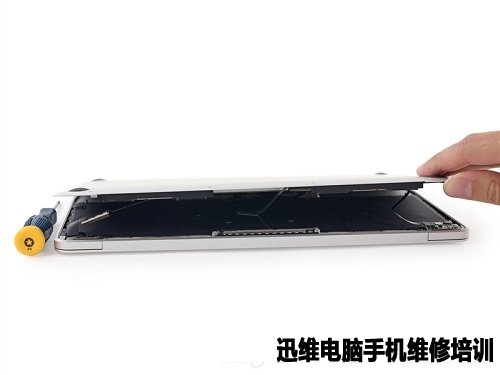

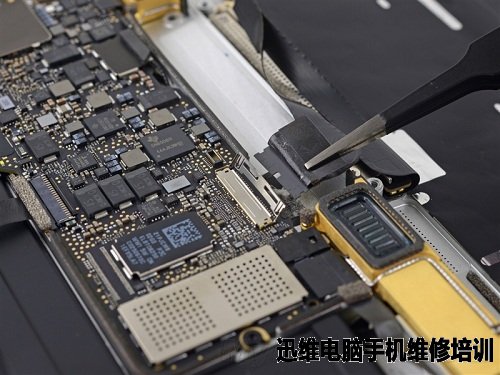

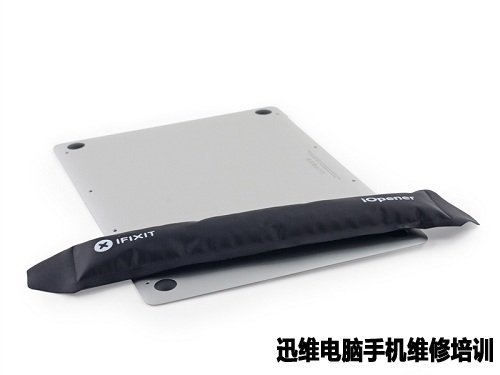

  将触控板和键盘线缆断开后,我们可以将C壳和D壳分开了。全新MacBook电池的连接器隐藏在主板下,这种设计与iPad相似。

MacBook笔记本拆机图解
图1 MacBook笔记本拆机图解
MacBook笔记本拆机图解
图2 MacBook笔记本拆机图解
MacBook笔记本拆机图解
图3 MacBook笔记本拆机图解
MacBook笔记本拆机图解
图4 MacBook笔记本拆机图解

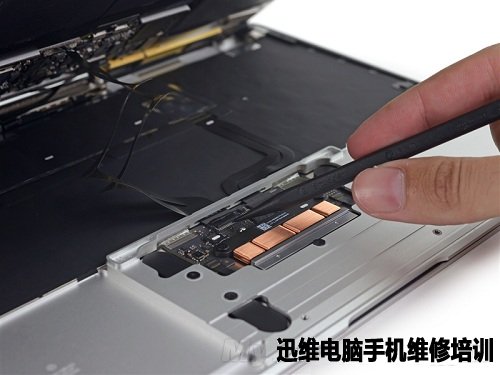

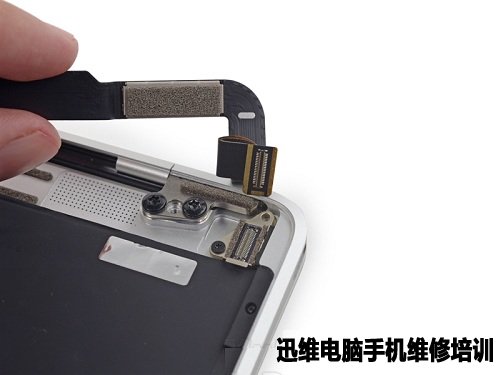

  与新款13寸Retina MacBook Pro相同,这款MacBook也配备了全新Force Touch触控板,拆下后壳后,需要将连接的线缆断开。

MacBook笔记本拆机图解
图5 MacBook笔记本拆机图解

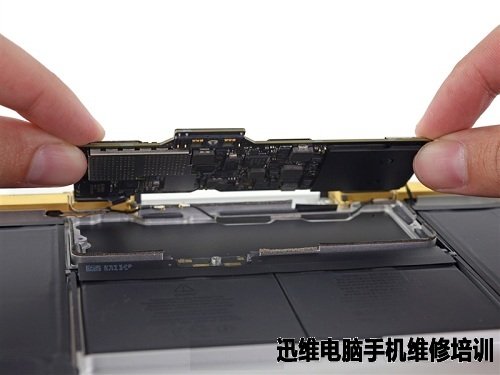

  小心翼翼的将MacBook主板从铝金属外壳上拆下。苹果提到Retina MacBook的主要要比11寸MacBook Air的小 67%。苹果在MacBook中使用了英特尔Core M处理器,这款处理器可以减小尺寸以及散热。

MacBook笔记本拆机图解
图6 MacBook笔记本拆机图解

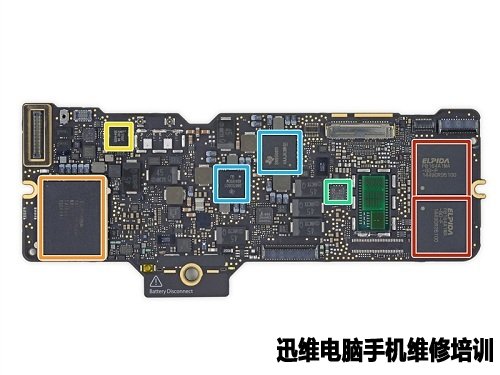

  红色:尔必达/镁光 FB164A1MA-GD-F 8GB LPDDR3移动内存

  橙色:东芝TH58TFT0DFKLAVF NB2953 128GB SLC NAND 闪存(另一面也有128GB,总共256GB)

  黄色:恩智浦NXP 11U37微控制器;128kb闪存,10kB SRAM

  绿色:SMSC 1704-2温度传感器

  粉色:德州仪器SN6508(功率转化器)

MacBook笔记本拆机图解
图7 MacBook笔记本拆机图解

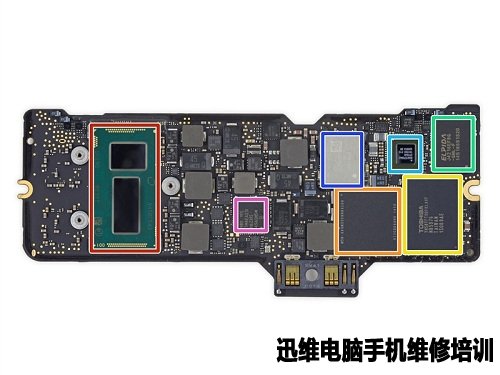

  红色:英特尔 SR23G Core M-5Y31 处理器(双核,1.1GHz,可睿频至2.4GHz),内置英特尔HD Graphics 5300集成显卡

  橙色:海力士 H9TKNNN4GDMRRR-NGM 4Gb(512MB)LPDDR3-SDRAM

  黄色:东芝 TH58TFT0DFKLAVF 128 GB SLC闪存

  绿色:尔必达/镁光 J4216EFBG-GNL-F DDR3 SDRAM

  粉色:博通 BCM15700A2,可能是无线网络芯片

  蓝色:Murata 339S0250,可能Wi-Fi模块

  紫色:980 YFE TM4EA231 H6ZXRI 49AQN5W GI

MacBook笔记本拆机图解
图8 MacBook笔记本拆机图解

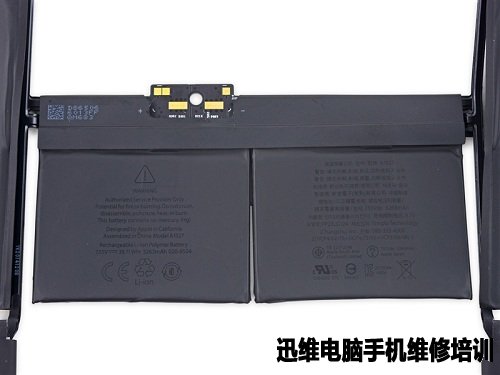

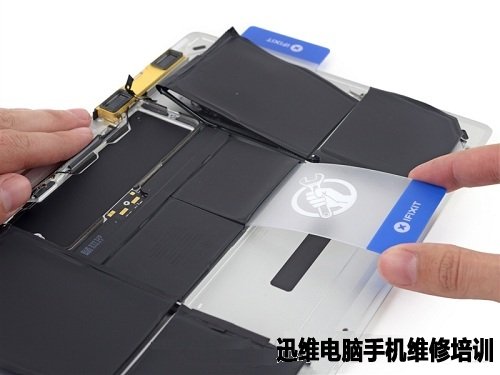

  苹果全新阶梯电池技术可以提升35%的电池容量,不过电池仍然使用粘合剂与底壳固定。Retina MacBook中使用了7.55V,39.71Wh,5263 mAh 电池。11寸MacBook Air的电池容量为5100毫安。

MacBook笔记本拆机图解
图9 MacBook笔记本拆机图解

MacBook笔记本拆机图解
图10 MacBook笔记本拆机图解
MacBook笔记本拆机图解
图11 MacBook笔记本拆机图解

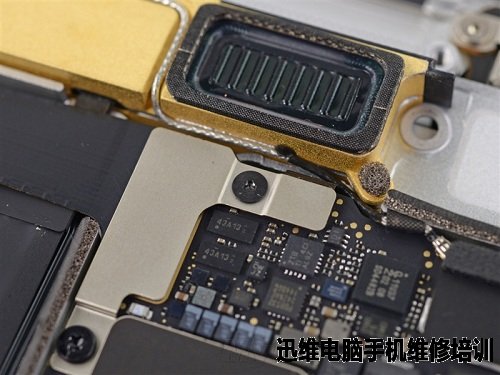

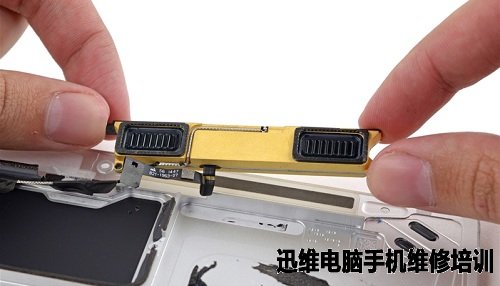

  竟然有金色配件,有绝缘涂层铝。

MacBook笔记本拆机图解
图12 MacBook笔记本拆机图解

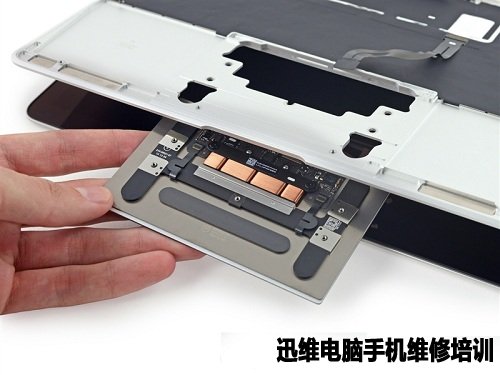

  最后,也就是谈论最多的Force Touch触控板,看起来要比13寸Retina MacBook Pro中的更薄。

MacBook笔记本拆机图解
图13 MacBook笔记本拆机图解

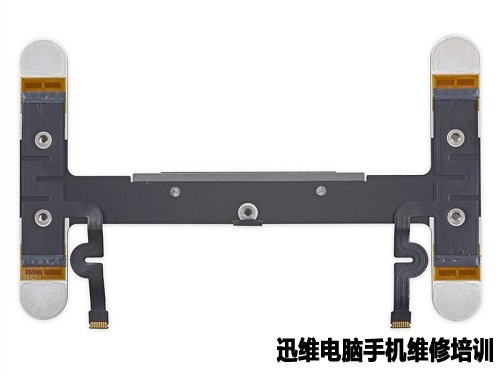

  只有四个应变计,就像之前13 寸Retina MacBook Pro上的Force Touch触控板,MacBook的触控板可以感知手指的压力,而不会移动。

MacBook笔记本拆机图解
图14 MacBook笔记本拆机图解

  红色:博通BCM5976触控屏控制器

  橙色:ST Microelectronics 32F103 ARM Cortex-M微控制器

  黄色:Linear Technology  LT3954 LED转换器,内置PWM生成器

MacBook笔记本拆机图解
图15 MacBook笔记本拆机图解

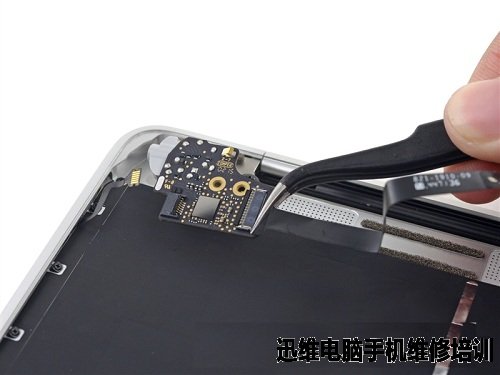

  将USB-C接口拆下。

MacBook笔记本拆机图解
图16 MacBook笔记本拆机图解

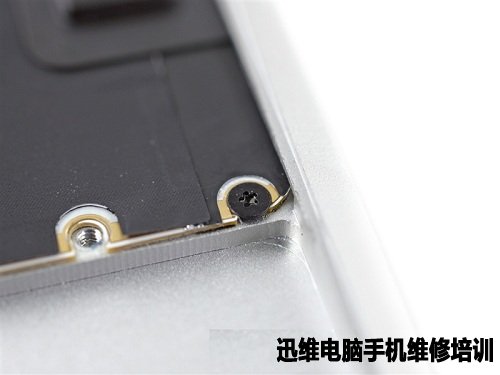

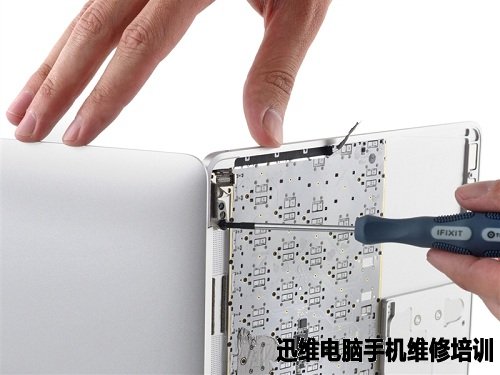

  拆下三颗Pentalobes螺丝后,又移除了10颗有垫片的Philips螺丝,最后还有两颗螺丝固定。键盘底板上有大量的粘合剂。

MacBook笔记本拆机图解
图17 MacBook笔记本拆机图解
MacBook笔记本拆机图解
图18 MacBook笔记本拆机图解

  现在,拆下显示屏后,可以看到USB-C接口。

MacBook笔记本拆机图解
图19 MacBook笔记本拆机图解
MacBook笔记本拆机图解
图20 MacBook笔记本拆机图解

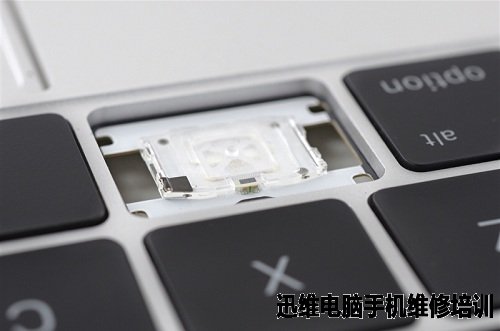

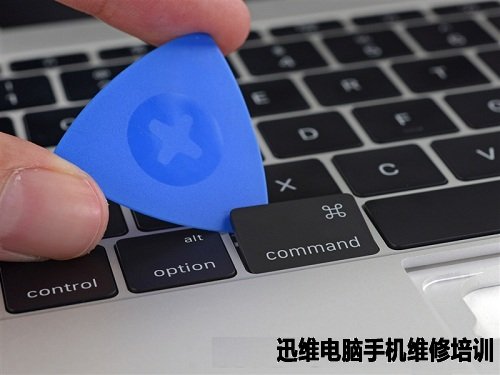

  苹果在MacBook中不再使用一排LED灯,而是在每个按键上安装独立的LED等。

图21  MacBook笔记本拆机图解

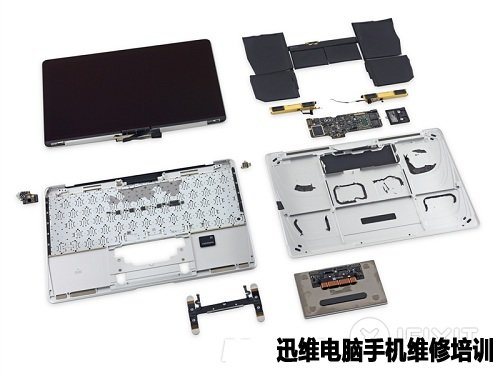

  集合图:

图22 MacBook笔记本拆机图解

  MacBook笔记本拆机到此结束!
