梅捷SY-I5 G41不触发维修案例

更新时间:2016-06-14 12:42:37

  板号:梅捷SY-I5 G41

  故障描述:不触发

  维修过程/方法:

  客户送来一块梅捷板不触发,测量发现,每次短接开关针。绿线电压还有0.7V的样子,镊子短接,可以跑码亮机,估计IO有点小问题了吧,也不知道什么鬼,既然可以亮机那么说明没其他问题,那么就修这个PSON了,手上没有这IO买的话划不来,心想既然有跳变而且0.7的样子,刚好可以利用三极管来做个开关来控制绿线,说干就干,刮断PSON和绿线的铜箔,第一次用了一个三极管,不行,还是拉不低绿线,那么就上两个,经过一番改造可以控制了,下面发图给大家看看、改的比较丑勿喷!

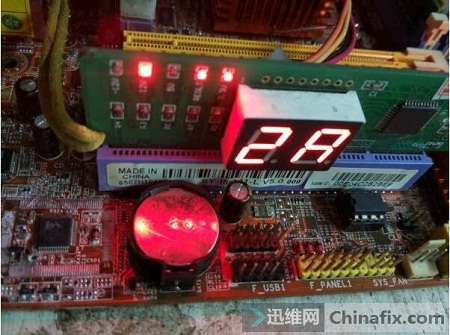

梅捷SY-I5 G41不触发维修 图一

  原理图

梅捷SY-I5 G41不触发维修 图二

梅捷SY-I5 G41不触发维修 图三

  你下次如果遇到这种问题也可以试试。


梅捷SY-I5 G41不触发维修 图四

梅捷SY-I5 G41不触发维修 图五

  以上梅捷SY-I5 G41不触发维修成功修复。
