华硕灵耀Deluxe14拆解图文教程

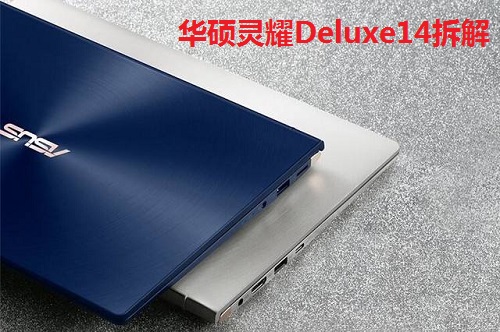

  灵耀Deluxe14采用了全金属的机身设计,A面依然采用了华硕轻薄本标志性的平底锅同心圆设计。这个设计从华硕的超极本诞生开始一直延续到现在,可以说是有人喜欢,有人讨厌。另外,由于其14英寸的屏幕占比高达92%,使得其机身相当的小巧,仅有差不多一张A4纸那么大,这也是本机最大的特色之一。本文通过对华硕灵耀Deluxe14拆解来看看它的做工究竟如何吧。

华硕灵耀Deluxe14拆解

华硕灵耀Deluxe14拆解方法/过程:

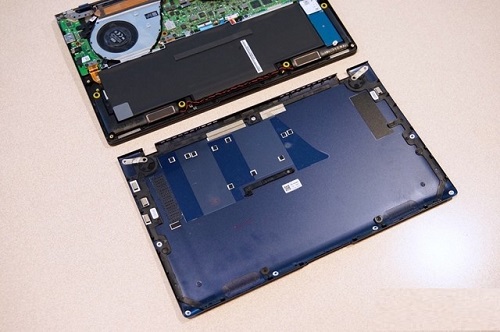

  取下背部所有螺丝,即可看到D壳的金属材质。

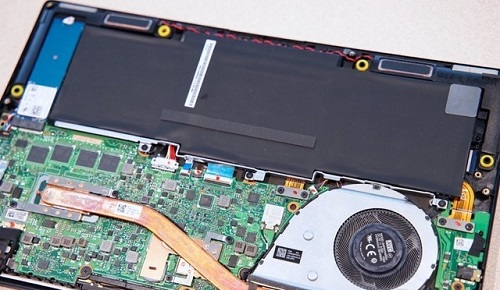

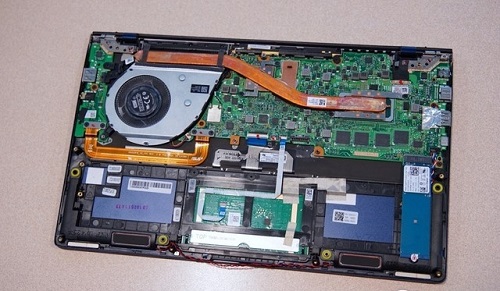

  灵耀Deluxe14的内部布局可以说是非常的规矩,每个零件都整整齐齐的安放在内。在电池的上方,有一根金属加强筋来固定和保护电池,这个设计在轻薄本里面还是第一次见到。

华硕灵耀Deluxe14拆解

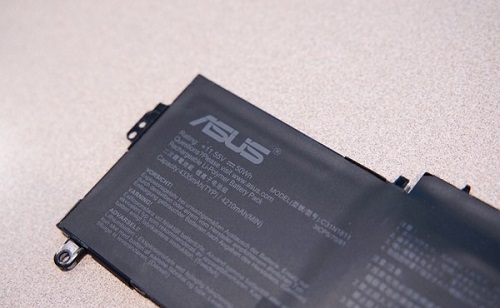

  由于电池占据了内部近乎一半的空间,所以电池容量达到了50瓦时,这个容量大小在轻薄本中算是比较大的了。


  取下电池后的内部,各种的排线走线也是比较整齐的。

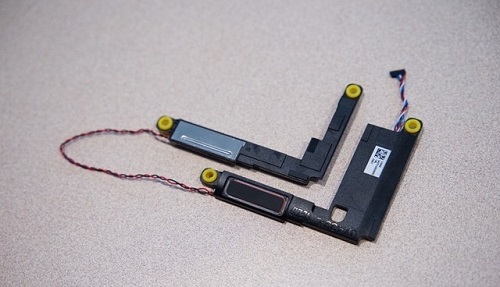

  扬声器的体积还是比较大的,能够带来不错的声音效果。
华硕灵耀Deluxe14拆解

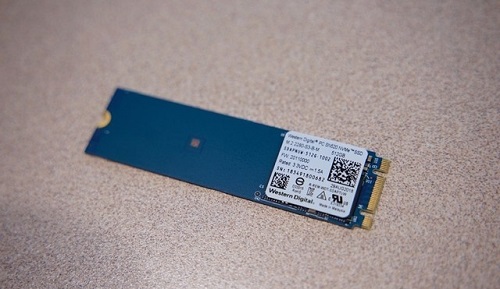

  WD西数的512GB NVMe固态硬盘,采用多颗粒堆叠设计,所以整个电路板的有效面积是相当小的。

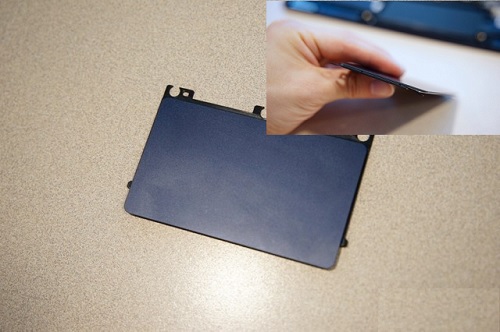

  触控板的表面有一层玻璃,带来非常出色的手感。

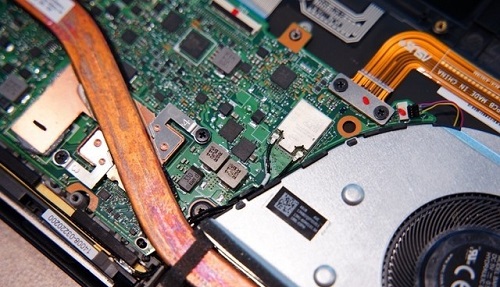

  在主板上可以很明显的看到板载的WiFi网卡,不过虽然天线有风扇的外壳帮忙理线,但是在接头处并没有做固定加固。

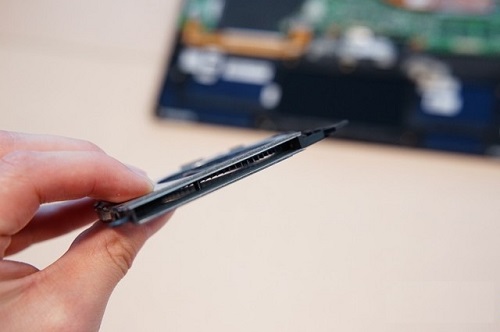

  取下风扇,可以看到风扇的厚度相当小。

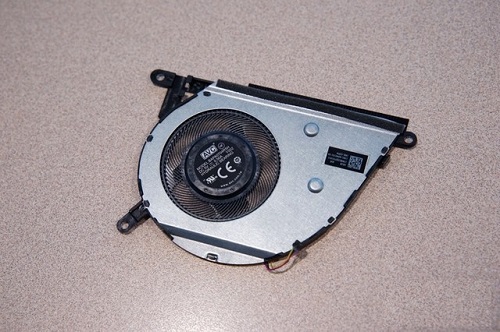

  但是风扇的扇叶面积可不小,所以即便是单风扇也能够带来很可观的风量。

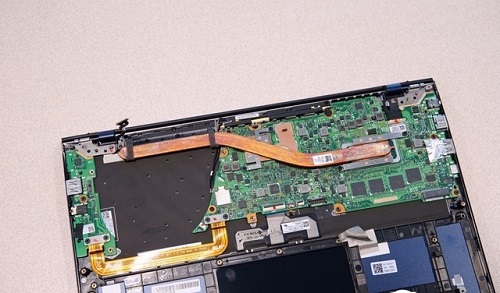

  主板被风扇一分为二,所以有一根黄色的排线来连接两块电路板。

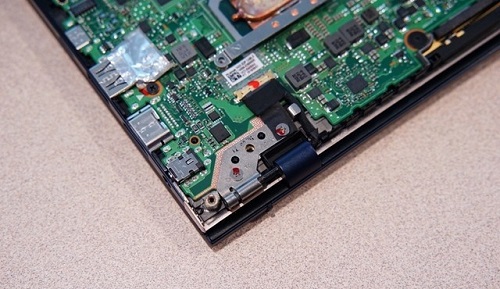

  值得注意的是,转轴也参与了一部分固定主板的工作,同时也帮屏幕的排线固定了一下。

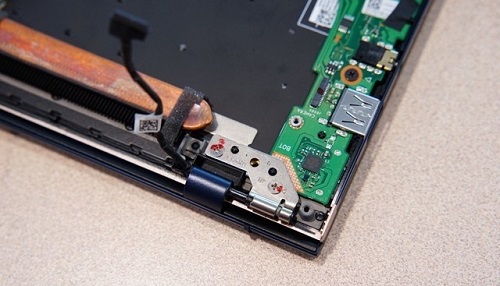

  另一侧的转轴除了固定右侧接口的电路板之外,还参与固定了散热模组。所以下面需要先拆卸屏幕转轴才能继续拆解工作。

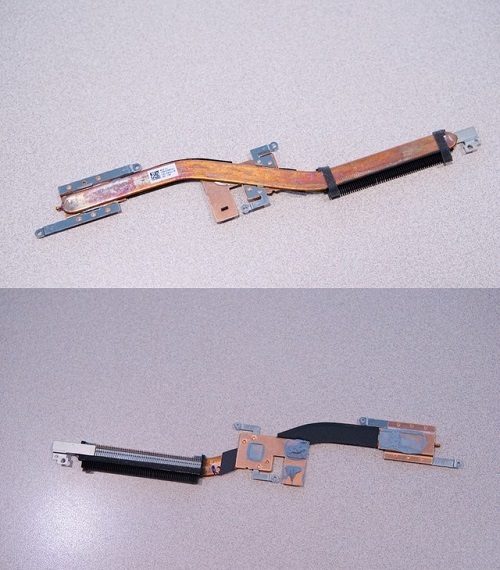

  取下整个散热模组,可以看到这个散热模组十分的简洁。

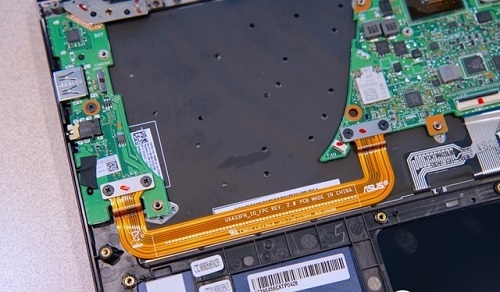

  右侧接口电路板和主板的连接用了一个很规则的排线来连接,并且还有螺丝来固定接头,十分的规矩,有效保证了接口与主板连接的稳定性,这个设计也是华硕ZenBook系列所特有的。

华硕灵耀Deluxe14拆解

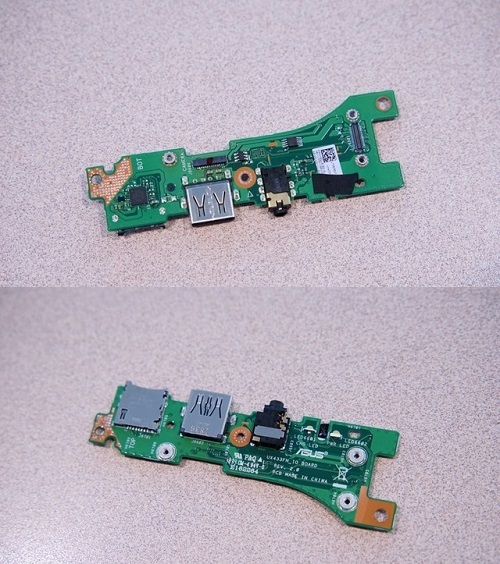

  连接口特写,十分的牢固,取下右侧接口电路板。这里能够清晰看到USB接口的确是2.0速率,背面能够清晰的看到各个元器件都做了十分详细的标识。

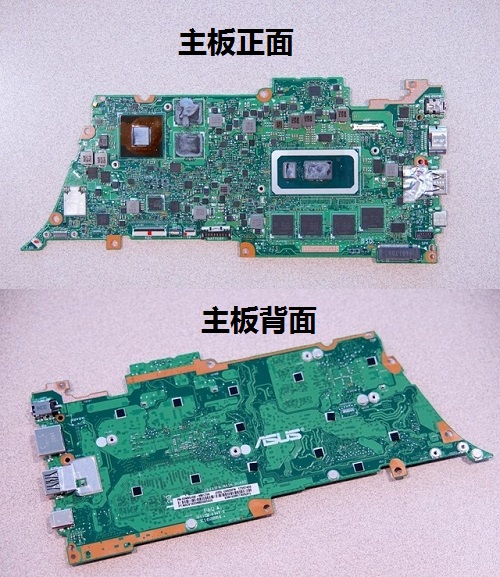

  主板正反面全貌,各个元器件的分布还是十分整齐的。

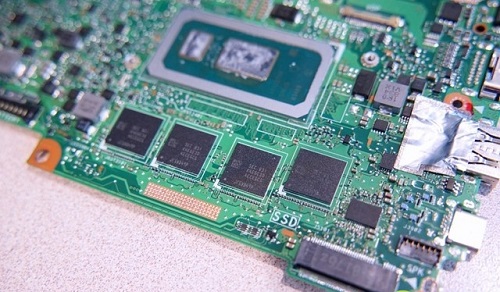

  板载的内存颗粒。

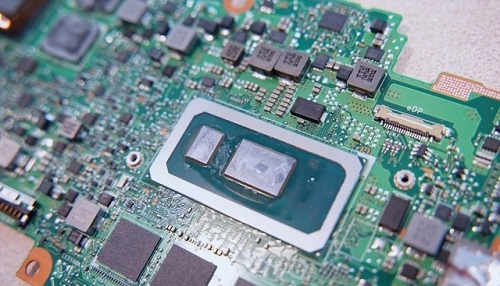

  Intel 酷睿i5 8265U。

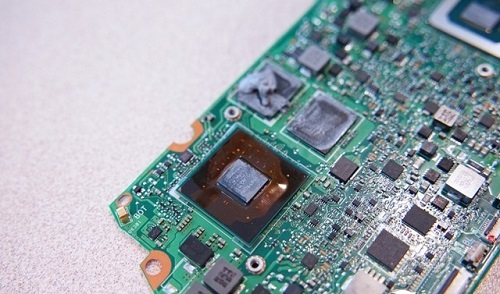

  NVIDIA Geforce MX150独立显卡,旁边有两颗显存颗粒。

华硕灵耀Deluxe14拆解

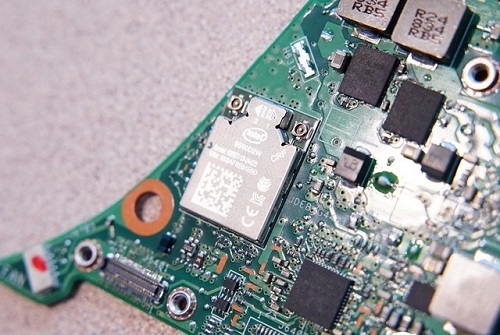

  英特尔9560板载无线网卡。

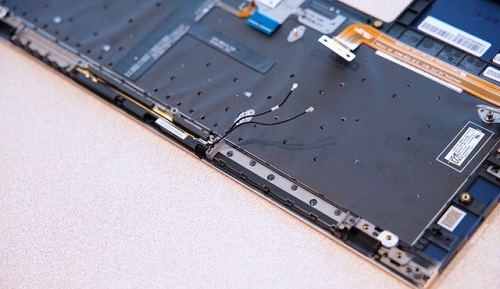

  WiFi天线就设置在C面的塑料装饰条下方,所以这里还有第三个作用就是用来收发WiFi以及蓝牙信号的。这样就不用单独在A面上开槽增加制造成本了,同时也不会破坏整体的美观。C壳的材质也的确为金属。

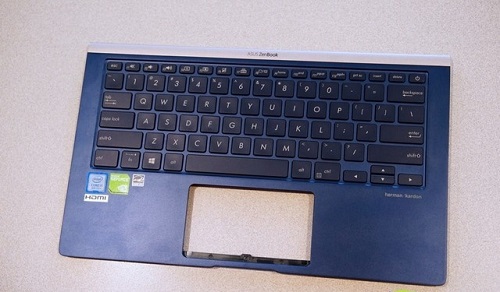

  C面顶部的装饰条,C壳的键盘是无法单独拆卸的。

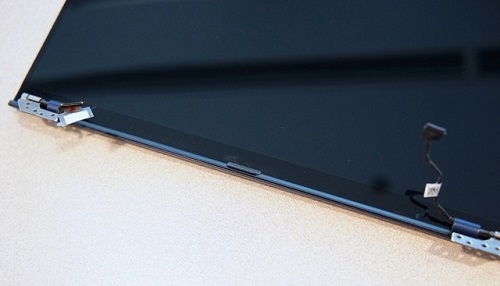

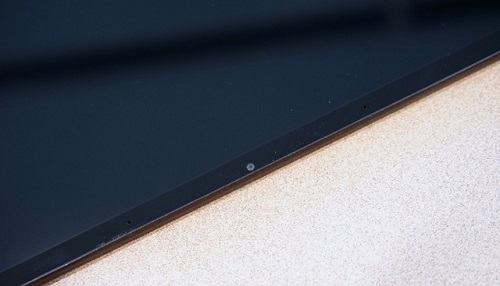

  在屏幕内部的下方还有一个脚垫,这里的作用是为了在屏幕最大开合角度的时候不会接触到机身,同时起到一个缓冲作用。


  上方的摄像头,这么窄的地方还塞入了红外摄像模组。

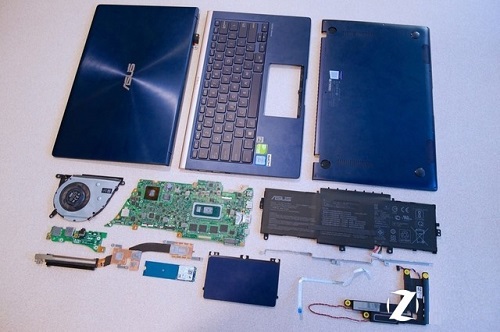

  到这里华硕灵耀Deluxe14拆解就完成了,附上全家福。

华硕灵耀Deluxe14拆解
