iPhone6P手机扩容后不开机故障维修

  同行扩容后手机不开机,拿过来让帮忙抢救,实在不行就搬板,搬板是无奈之举。手机接电不装硬盘电流50毫安正常,但是插入尾插之后不联机。正常情况下在不装硬盘的时手机会自动进入DFU的模式。

  而进入DFU模式只要满足几个条件:一供电;二USB芯片;三CPU正常工作;四尾插,按照这个步骤逐一排查即可。供电接入可调电源故障依旧,更换尾插故障依旧。两个简单的排查完之后。拆下主板继续排查,结果有重大发现。


iPhone6P手机扩容后不开机故障维修

  可以看到硬盘的右下角已经挖出一个大洞,在箭头标记的位置可以看出,是由于割硬盘边胶的时候力度太大导致的。好在是iPhone6P,如果是iPhone6S系列的机型板层更薄,表层走线更密。挖出大洞后,同行似乎想尝试挖开,挖了几下放弃了,我们把表层刮开看下走线。


  把这个洞刮开,看到走线似乎断了两根,我们先看一下正常的走线。

iPhone6P手机扩容后不开机故障维修

  我们找了一个完好的iPhone 6P主板刮开做对比,把断线补齐。

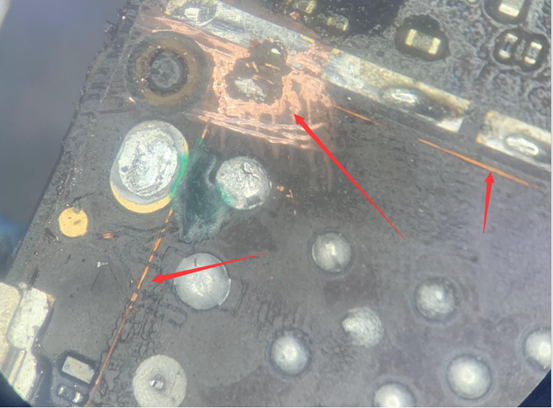

  上图都是在45倍显微镜下拍摄的效果图,走线很细,用的是手表内部线圈飞线,做到真正的精密。涂上一层绿色的绝缘绿油固化,补好之后尝试联机。

iPhone6P手机扩容后不开机故障维修

  手机已经成功进入DFU模式,接下来装回需要扩容的64G硬盘。开机测试功能一切正常,维修到此结束。


  造成这种故障的原因就是维修时力度没有掌握好导致的。现在的电子产品做的越来越精密,集成度越来越高,所以下手需谨慎。
