小米笔记本Air 13.3拆机图解教程

更新时间:2016-08-05 16:05:17


  小米Air是小米推出的一款高配版本笔记本,该机搭载了英特尔第六代酷睿i5-6200U处理器、英伟达GT940MX独立显卡、8G DDR4内存、256G SSD、以及13.3英寸1080P全高清显示屏。小米笔记本Air内部做工究竟如何呢?下面我们通过拆机来一探究竟吧!

小米笔记本Air拆机 图1
小米笔记本Air拆机 图1

  小米笔记本Air拆机方法/步骤:

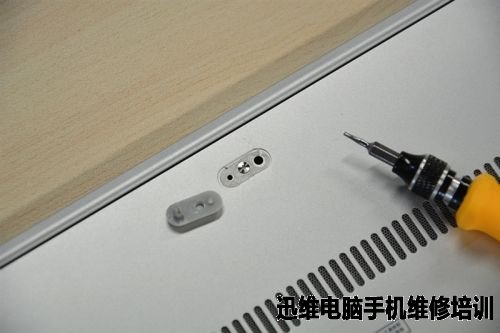

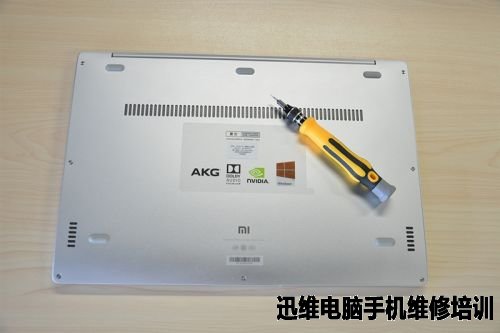

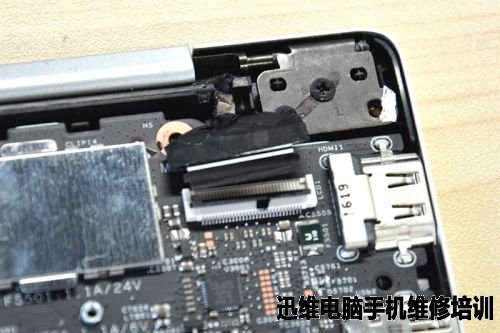

  拆机从背面开始,首先拆下机身背面正上方(靠近转轴)中间底座下隐藏的一枚六角螺丝。

小米笔记本Air拆机 图2
小米笔记本Air拆机 图2

小米笔记本Air拆机 图3
小米笔记本Air拆机 图3

  从机身背面顶部开始依次向下便可轻松翘起机身底盖。

小米笔记本Air拆机 图4
小米笔记本Air拆机 图4

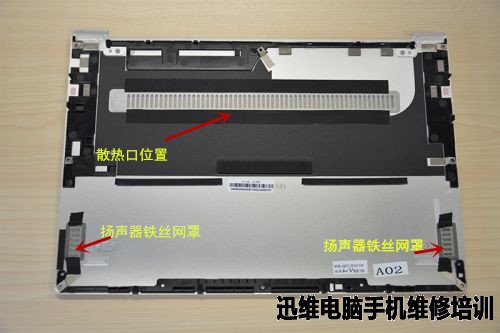

  机身后盖。

小米笔记本Air拆机 图5
小米笔记本Air拆机 图5

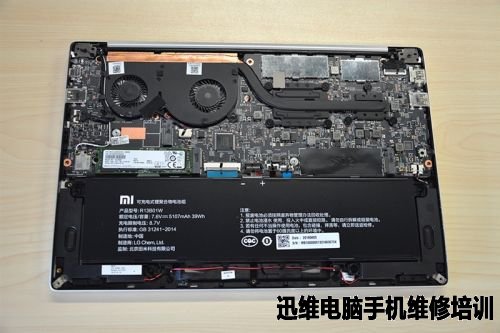

  小米笔记本Air 13.3英寸版本的内部结构。

小米笔记本Air拆机 图6
小米笔记本Air拆机 图6

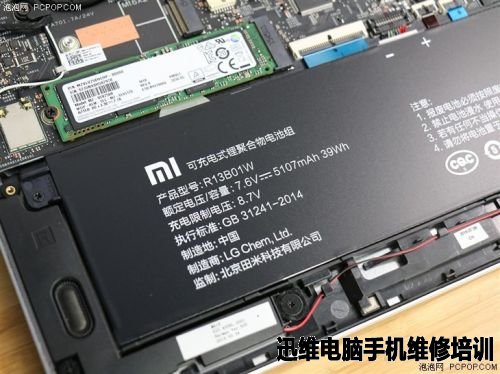

  小米笔记本Air 13配备了一块容量为39Whr的锂聚合物电池。额定电压为7.6V,额定电池容量为5107mAh 39Wh,充电限定电压为8.7V。

小米笔记本Air拆机 图7
小米笔记本Air拆机 图7

小米笔记本Air拆机 图8
小米笔记本Air拆机 图8

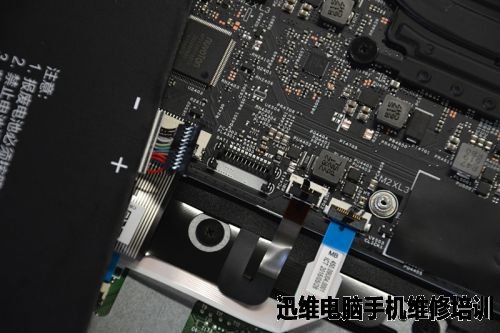

  电池插口部分。

小米笔记本Air拆机 图9
小米笔记本Air拆机 图9

小米笔记本Air拆机 图10
小米笔记本Air拆机 图10

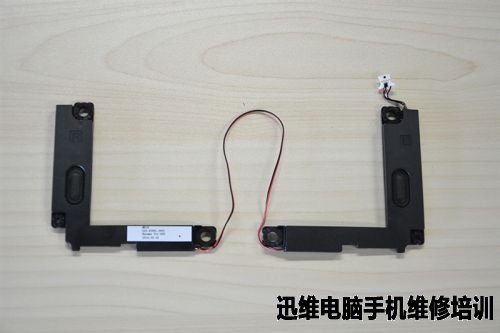

  位于最下方的连接部分,主要用于链接左右的主板部分,形成闭合回路。

小米笔记本Air拆机 图11
小米笔记本Air拆机 图11

  三星256G SSD。

小米笔记本Air拆机 图12
小米笔记本Air拆机 图12

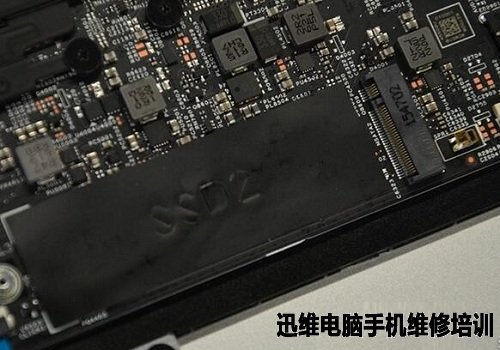

  额外预留的M.2 SATA规格的SSD预留接口。

小米笔记本Air拆机 图13
小米笔记本Air拆机 图13

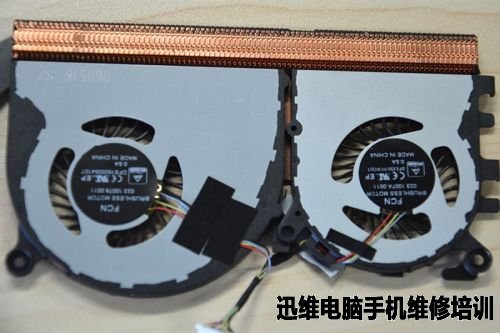

  小米笔记本Air的单铜管双风扇散热特写。

小米笔记本Air拆机 图14
小米笔记本Air拆机 图14

  双风扇散热

小米笔记本Air拆机 图15
小米笔记本Air拆机 图15

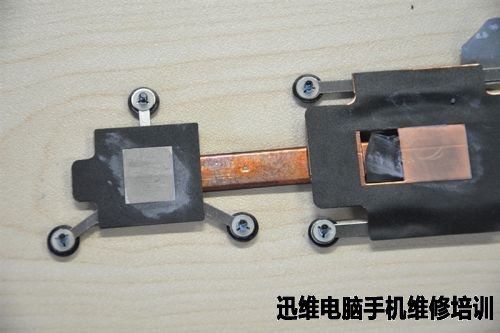

  单铜管

小米笔记本Air拆机 图16
小米笔记本Air拆机 图16

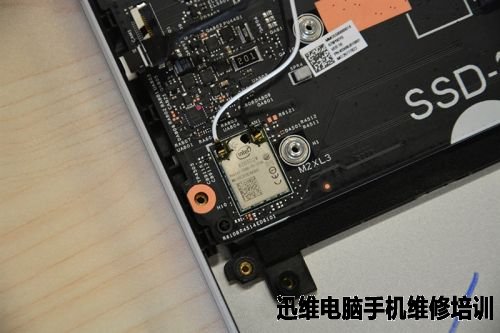

  Wi-Fi模块

小米笔记本Air拆机 图17
小米笔记本Air拆机 图17

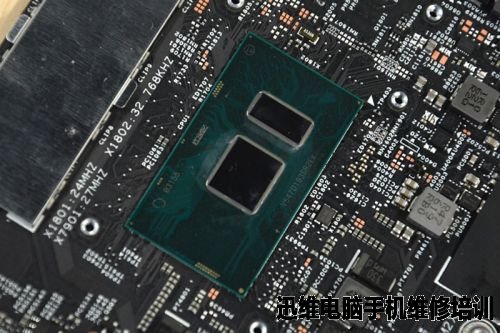

  英特尔i5-6200U处理器以及HD 530核心显卡。

小米笔记本Air拆机 图18
小米笔记本Air拆机 图18

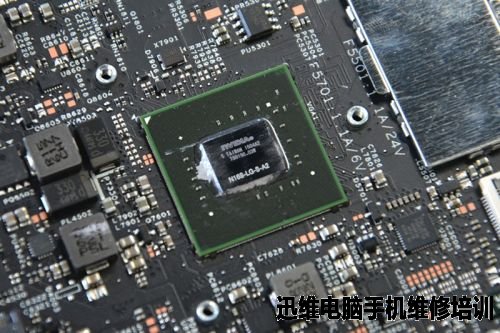

  英伟达GT940MX 1G显存的独立显卡。

小米笔记本Air拆机 图19
小米笔记本Air拆机 图19

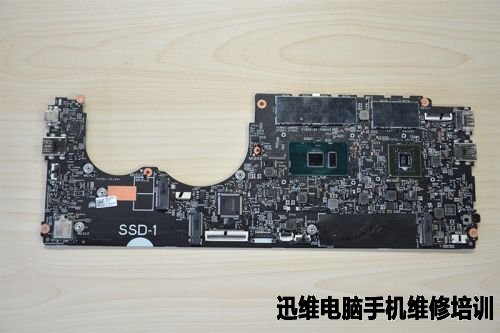

  小米笔记本Air 13.3英寸版本主板。

小米笔记本Air拆机 图20
小米笔记本Air拆机 图20

  机身左侧接口。

小米笔记本Air拆机 图21
小米笔记本Air拆机 图21

  机身右侧接口。

小米笔记本Air拆机 图22
小米笔记本Air拆机 图22

  键盘后盖。

小米笔记本Air拆机 图23
小米笔记本Air拆机 图23

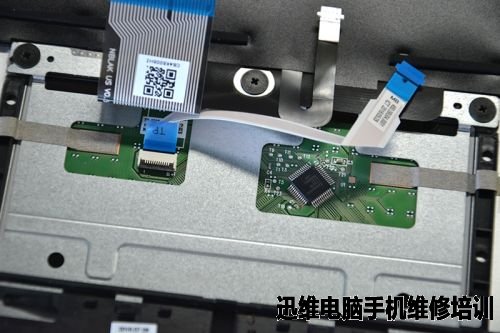

  触控板背面芯片。

小米笔记本Air拆机 图24
小米笔记本Air拆机 图24

  键盘背面。

小米笔记本Air拆机 图25
小米笔记本Air拆机 图25

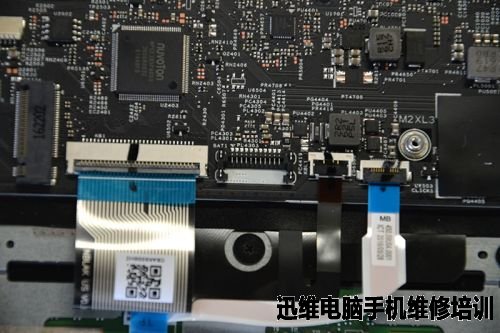

  右上角的显示屏排线接口。

小米笔记本Air拆机 图26
小米笔记本Air拆机 图26

  拆机到此结束!小米笔记本Air拆机所有硬件全家福。

小米笔记本Air拆机 图27
小米笔记本Air拆机 图27
