机械师F117-S6拆机图文教程
机械师F117-S6笔记本拥有15.6英寸的屏幕，2.8GHz CPU主频，6GB显存容量，双显卡，聚合物电池，这款笔记本的性能究竟如何呢？本文通过对机械师F117-S6拆机来一探究竟吧！
机械师F117-S6
机械师F117-S6拆机方法/过程：

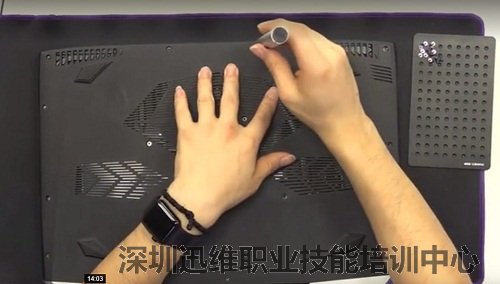

首选先拆除笔记本背部的全部固定螺丝。
拧掉固定螺丝

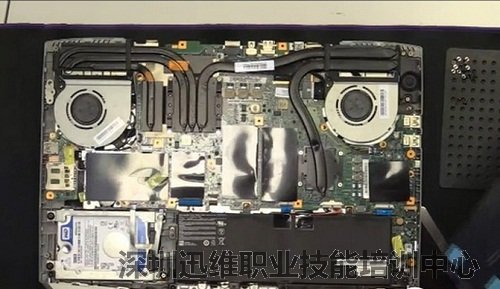

拧下全部固定螺丝，利用撬片就可以轻松打开后盖。双风扇五通管的散热系统模块。
机械师F117-S6拆机

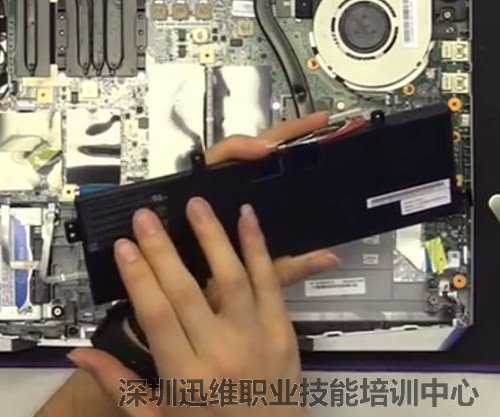

先断开电源，取下电池，电池是60瓦时。
电池特写

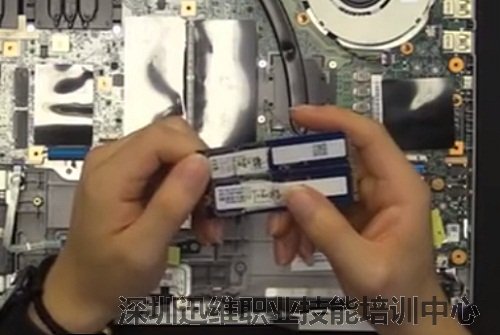

128的固态硬盘。
固态硬盘特写
机械硬盘是西部数据的一个蓝盘，500G容量。
机械硬盘特写
扬声器的体积咋一眼看起来挺大的，但是从侧面来看，体积算是小的，特别的薄，不是很满意的。
扬声器特写

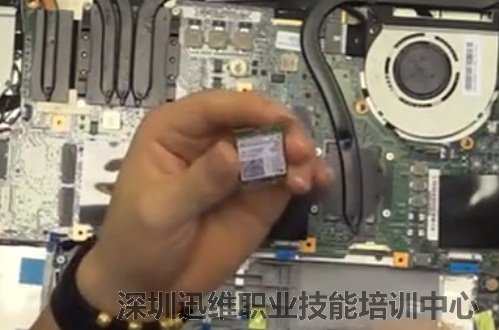

因特尔的无线网卡。
无线网卡特写

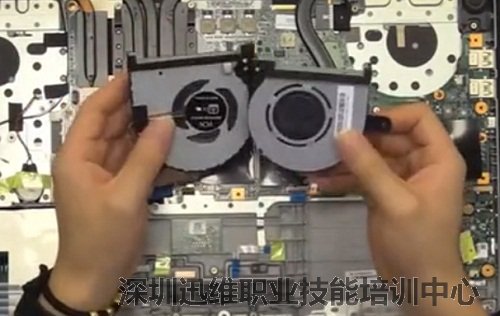

散热风扇模块，采用双风扇散热系统。
扇热风扇特写

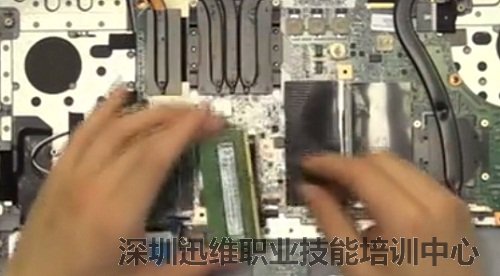

单条的8GB的内存。
内存特写

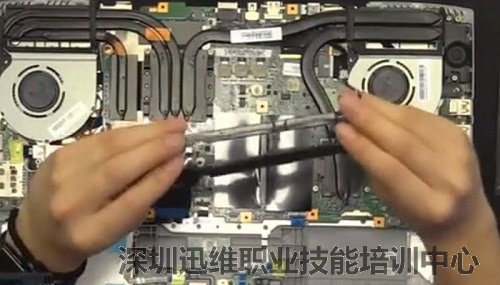

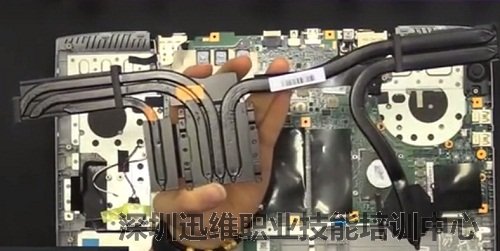

散热铜管特写。
扇热铜管特写

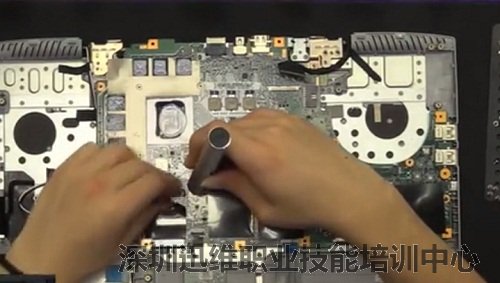

拆卸主板上的固定螺丝。
拧下主板上固定螺丝

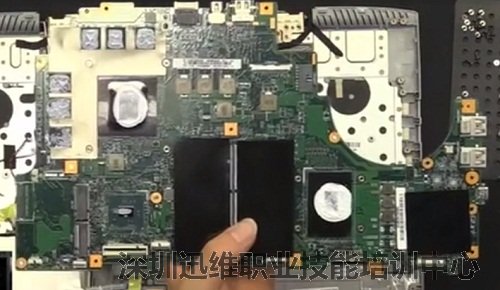

主板特写。
主板特写

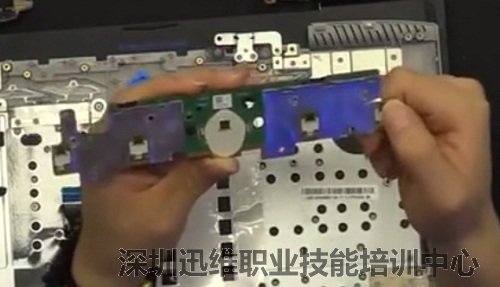

单独的电路板，可以更换。
电路板特写

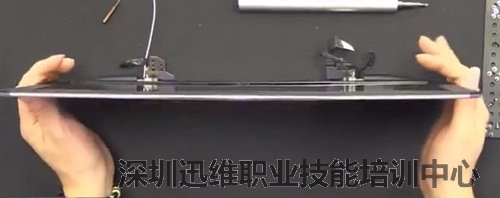

A面是存金属的。
金属A面

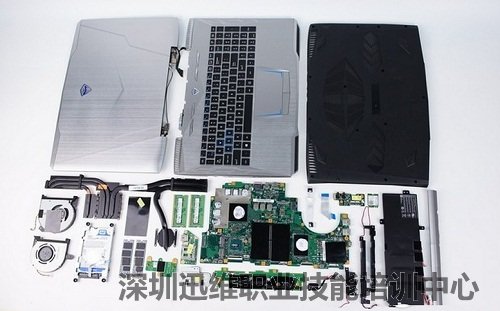

至此，机械师F117-S6拆机完成，附上全家福。
机械师F117-S6拆机
机械师F117-S6拆机视频：
