台式U搭配十系显卡笔记本——炫龙V56 Pro拆机图解

更新时间:2016-10-11 14:25:39


  炫龙V56Pro是一款工程塑料材质的15.6英寸游戏本,采用了1920×1080分辨率全高清显示屏,配置方面炫龙V56Pro采用NVIDIA GeForce GTX 1060独立显卡,搭配了英特尔第六代Skylake平台的酷睿i5 6400处理器,8G DDR4内存+128G SSD固态硬盘,从外观上看炫龙V56Pro与上一代V5Pro没什么区别。那么它的内部结构又如何呢?下面我们通过拆机来一探究竟吧!

炫龙V56Pro拆机 图1
炫龙V56Pro拆机 图1

  炫龙V56Pro拆机方法/步骤:

  一、散热部分拆解

  拆机从机器D面开始,整个D面分为大小两块挡板。拧下7颗螺丝后,把大的向上推、小的向下拉就可以看到内部结构了。

炫龙V56Pro拆机 图2
炫龙V56Pro拆机 图2

  炫龙V56Pro为处理器和显卡提供了6根热管散热,其中CPU用了4根,GPU用了2根。

炫龙V56Pro拆机 图3
炫龙V56Pro拆机 图3

  处理器和显卡分别有独立的散热风扇,两颗风扇均由ADDA提供。

炫龙V56Pro拆机 图4
炫龙V56Pro拆机 图4

  散热风扇与鳍片的厚度接近2cm,散热面积很大。

炫龙V56Pro拆机 图5
炫龙V56Pro拆机 图5

  整个散热模块特写。炫龙V56Pro散热器采用了铜底座、铜热管和铜鳍片。

炫龙V56Pro拆机 图6
炫龙V56Pro拆机 图6

  二、可更换硬件部分拆解

  炫龙V56Pro笔记本标配了台式机i5-6400处理器,最高可以升级到i7-6700K。

炫龙V56Pro拆机 图7
炫龙V56Pro拆机 图7

  显卡标配了MXM接口的GTX 1060,如有更高要求,可以将其升级到GTX 1080。

炫龙V56Pro拆机 图8
炫龙V56Pro拆机 图8

  GTX 1060正反两面特写。与台式机GTX 1060一样都不带SLI接口,它使用了非标准MXM 3.0b版型,显存为单面6颗粒设计,比自家GTX 1070少了两个显存颗粒。供电电路方面也比GTX 1070少了两相,但是在辅助供电方面则完全相同,都需要一个8Pin辅助供电才能正常工作。

炫龙V56Pro拆机 图9
炫龙V56Pro拆机 图9

  在安装显卡后请一定要记得插上供电线,否则显卡不工作。

  处理器下方两个内存插槽,插了一条8G内存,还有一个空槽(另外两个内存槽在C面,共计4个插槽)。

炫龙V56Pro拆机 图10
炫龙V56Pro拆机 图10

  M.2硬盘接口支持NVMe,标配一条128GB的三星PM871。

炫龙V56Pro拆机 图11
炫龙V56Pro拆机 图11

  另一个M.2接口,当两个接口都插上SSD之后可以搭建Raid0。

炫龙V56Pro拆机 图12
炫龙V56Pro拆机 图12

  预留的两个标准9.5mm的2.5"硬盘插槽,这两个硬盘也可以建立Raid0。

炫龙V56Pro拆机 图13
炫龙V56Pro拆机 图13

  三、键盘下面的硬件

  拧下背面两个有“KB”字样的螺丝,就可以将键盘拆下。要注意的是V56Pro键盘有两条数据排线和一条背光灯排线,不要少拆任何一条。

炫龙V56Pro拆机 图14
炫龙V56Pro拆机 图14

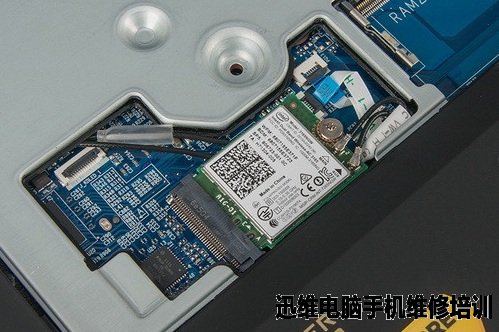

  炫龙V56Pro标配的英特尔Wireless-AC 3165双频无线网卡。

炫龙V56Pro拆机 图15
炫龙V56Pro拆机 图15

  C面的两条内存槽特写,加上D面的两条内存槽共计四条。

炫龙V56Pro拆机 图16
炫龙V56Pro拆机 图16

  角落里预留的3G/4G LTE模块插槽空焊位。

炫龙V56Pro拆机 图17
炫龙V56Pro拆机 图17

  四、拆卸主板

  去掉键盘后就可以进一步拆解C面取出主板了,拆掉所有固定外壳的螺丝,沿着机身四周拆掉C壳。

炫龙V56Pro拆机 图18
炫龙V56Pro拆机 图18

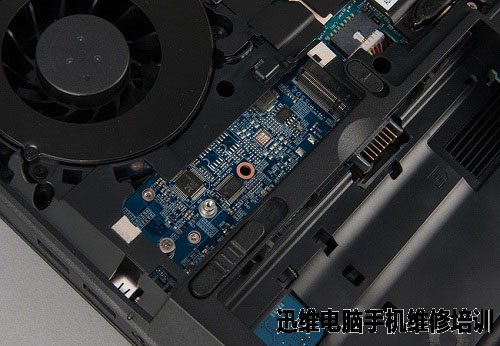

  拆解主板之前,需要先拆掉几个小板。图为第二块机械硬盘插槽小板,上面的长方形空焊位是给SIM卡插槽预留的。

炫龙V56Pro拆机 图19
炫龙V56Pro拆机 图19

  机身最前方的RGB LED发光灯条。

炫龙V56Pro拆机 图20
炫龙V56Pro拆机 图20

  音频小板上有4个耳机接口,其中最靠近USB接口的一个可支持数字输出。

炫龙V56Pro拆机 图21
炫龙V56Pro拆机 图21

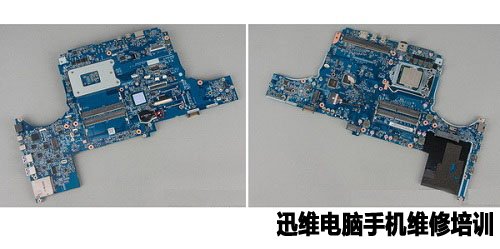

  拆掉各个小板之后就可以将主板拆下,主板正反两面特写。

炫龙V56Pro拆机 图22
炫龙V56Pro拆机 图22

  内存槽与键盘排线之间的Z170主板芯片用导热垫与C面金属外壳相连,依靠外壳被动散热。

炫龙V56Pro拆机 图23
炫龙V56Pro拆机 图23

  主板右上角的30Pin EDP屏线接口,可以支持1920×1080@60Hz显示器。

炫龙V56Pro拆机 图24
炫龙V56Pro拆机 图24

  角落里隐藏的两个重要的芯片:

  左图为瑞昱ALC898声卡,可为机器提供7.1声道音频输出;
  右图为高通E2400杀手固网网卡。当用户把无线网卡也换成杀手网卡后,搭配这个E2400可以实现Killer Double shot功能。

炫龙V56Pro拆机 图25
炫龙V56Pro拆机 图25

  五、屏幕拆解

  拆卸屏幕的第一步就是要把屏轴上的螺丝拧下来(图为左侧屏轴特写,右侧屏轴上还有一颗螺丝)。

炫龙V56Pro拆机 图26
炫龙V56Pro拆机 图26

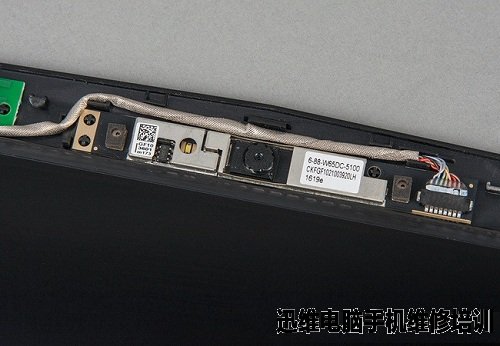

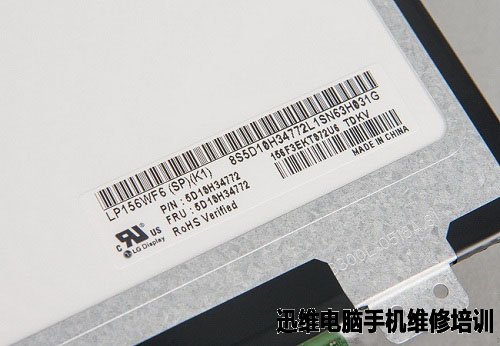

  然后拆下屏框即可看到屏幕内部,把两侧金属框架上的螺丝拧下来就可以拆掉屏幕。

炫龙V56Pro拆机 图27
炫龙V56Pro拆机 图27

炫龙V56Pro拆机 图28
炫龙V56Pro拆机 图28

炫龙V56Pro拆机 图29
炫龙V56Pro拆机 图29


  炫龙V56Pro拆机到此结束!
