联想YOGA 6 Pro是一款全新推出的旗舰级轻薄笔记本，拥有13.9英寸的屏幕，i5-8250U处理器、8GB内存以及256GB固态硬盘，这款笔记本的性能究竟如何呢？本文通过对联想YOGA 6 Pro拆解来一探究竟吧！

联想YOGA 6 Pro



联想YOGA 6 Pro拆解方法/过程：

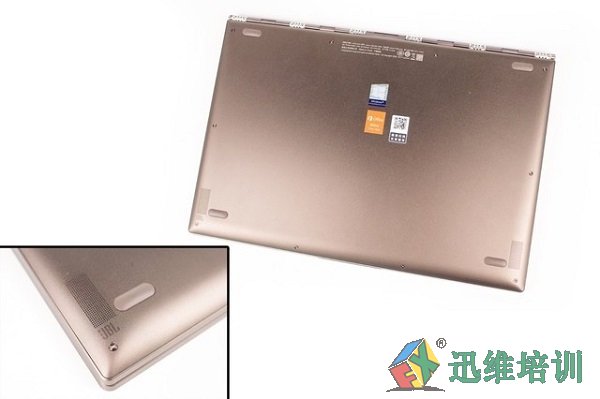

　　首先拧下背面的10颗螺丝，即可轻松取下D壳。



拧下背面固定螺丝

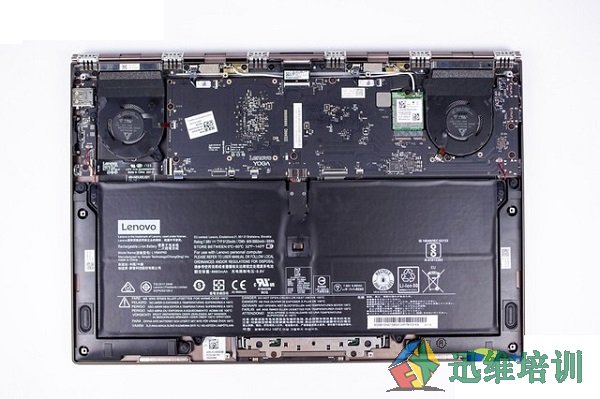

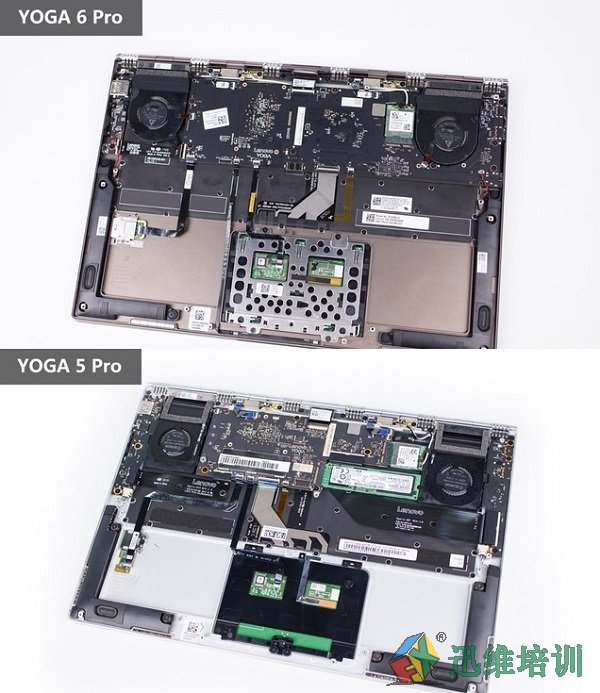

　　拿掉D面后，YOGA 6 Pro的内部布局一目了然，可以看到整个内部的布局异常的简洁明了，大跨度的飞线连接已经减到最少。整体黑色的风格颇有苹果的味道。



YOGA 6 Pro的内部布局一目了然

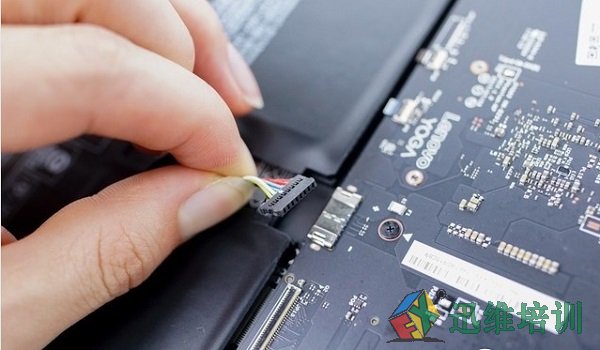

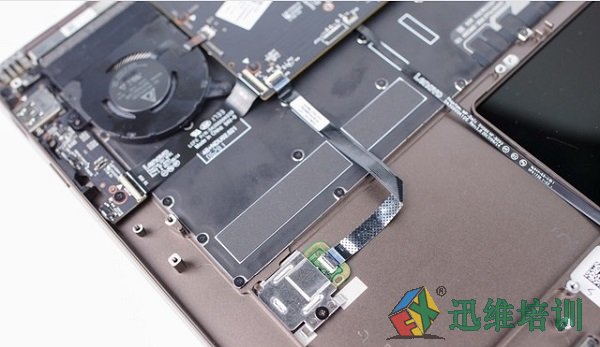

　　在继续拆解之前，还是需要先断开笔记本电脑的电池电源连接。





先断开笔记本的电池电源连接

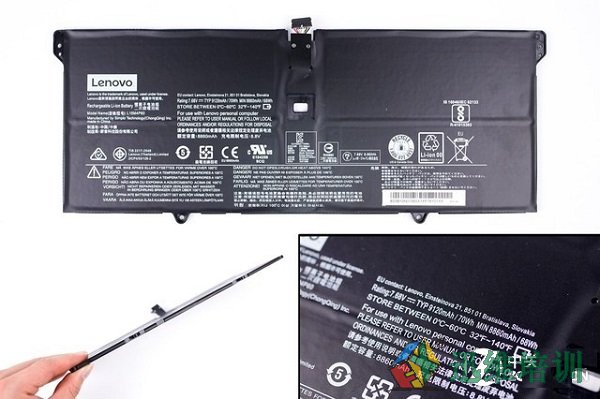

　　可能是由于产品机身厚度变薄的原因，YOGA 6 Pro电池的容量略微有一些缩小。在维持700Wh/L高密度电芯设计的情况下，电池容量达到70瓦时。



电池特写



　　取下电池后，也明显能够感觉到YOGA 6 Pro的排线比YOGA 5 Pro要整齐的很多。



联想YOGA 6 Pro拆解

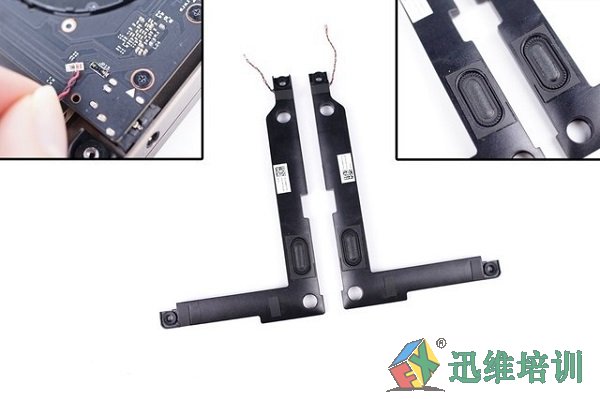

　　左右两个扬声器大小一致，但本代产品的扬声器连接线换用了更加小巧的连接头，美观程度大幅度提升。



联想YOGA 6 Pro拆解

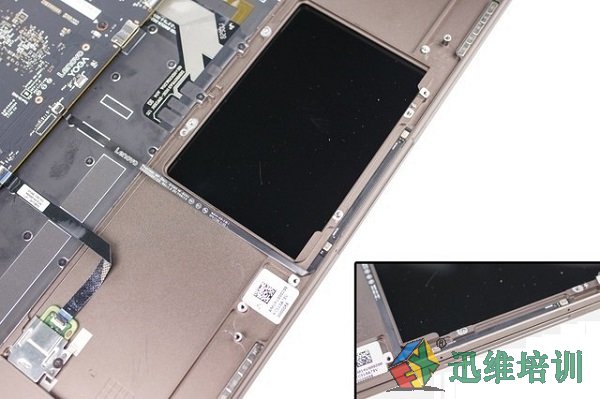

　　接下来取下触控板，然后可以清晰的看到前部两个降噪麦克风的排线走线，可以说是相当的工整。



联想YOGA 6 Pro拆解

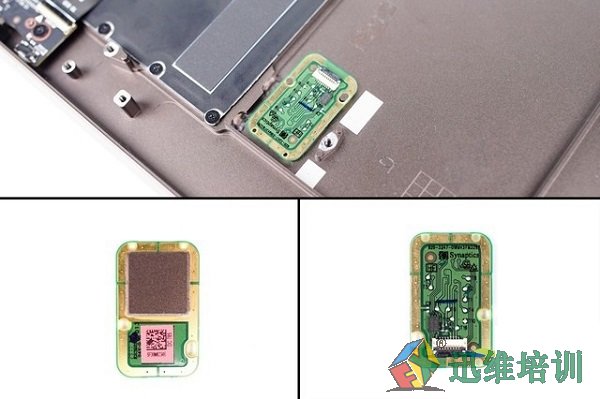

　　指纹识别模块由一颗螺丝固定，另一侧插入到机身的凹槽中，一起起到固定作用。



联想YOGA 6 Pro拆解



　　按压式指纹识别采用了Synaptics提供的方案。



按压式指纹识别

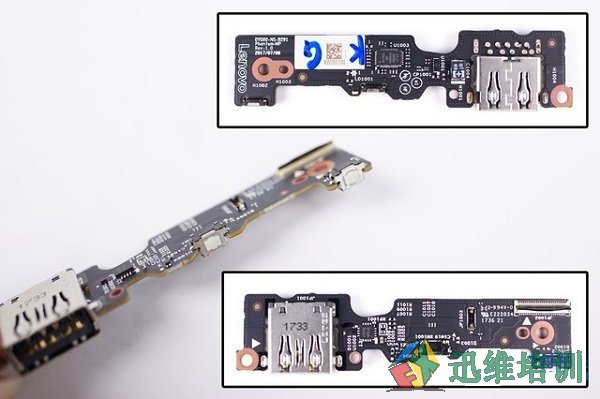

　　右侧I/O接口逻辑板正反面，可以看到这里还有电源按钮与一键恢复的按钮，电源按钮与主板分离的设计有利于降低维修成本。



联想YOGA 6 Pro拆解

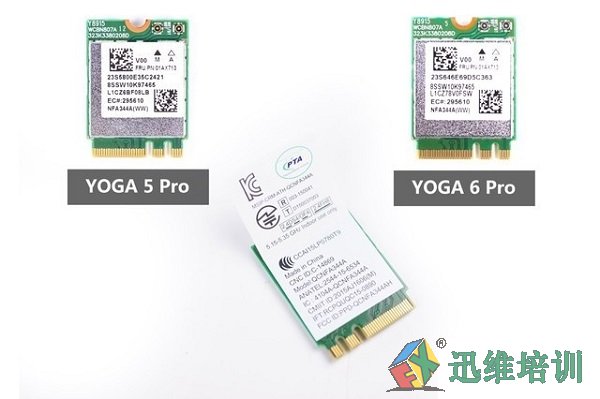

　　无线网卡的型号与上代的YOGA 5 Pro是一模一样的。



无线网卡特写

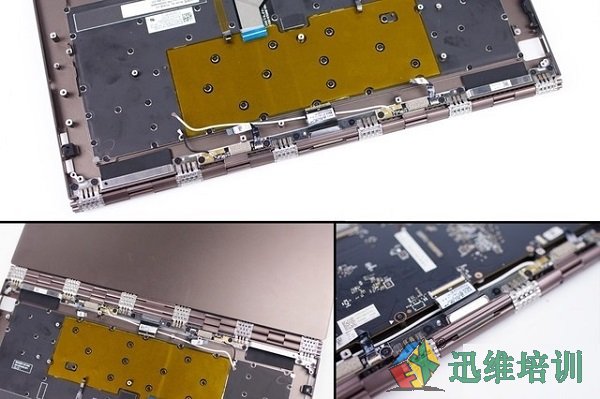

　　将屏幕排线隐藏于表链式转轴中的做法已经延续了几代，将屏幕排线与摄像头等排线结合为一根，放置在三段式转轴的正中央。在既不会影响转轴360°运动的同时，也保证了排线不会过度弯折。另外，藏在三段式转轴中的排线也有加固与屏蔽层保护，最大限度的保证显示以及摄像头的连接稳定性。



将屏幕排线隐藏于表链式转轴中

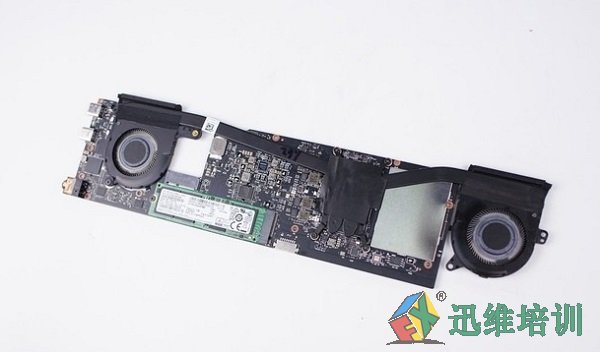

　　断开所有连接排线与固定螺丝后，即可连同散热模组一起取下整块主板。可以看到第六代YOGA主板最大的不同一共有三点： 1.采用双铜管双风扇散热； 2.板载16GB内存全部在主板同一侧，集中在一起用金属屏蔽罩保护； 3.SSD固态硬盘需要取下主板后才可以更换

。



断开排线取下主板

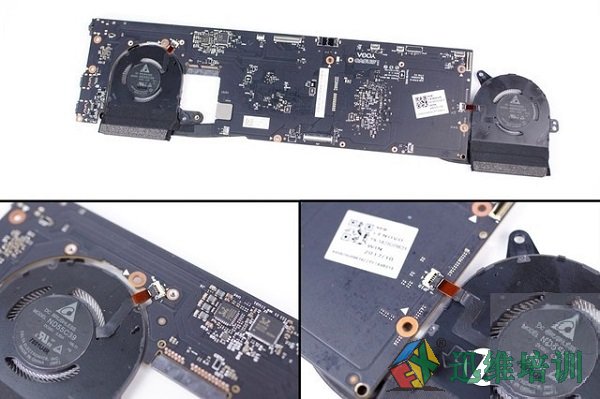

　　在主板背面，可以看到风扇与主板连接的电源排线十分的精细美观。在取下散热模组之前，我们首先需要断开他们的连接。



主板背面特写

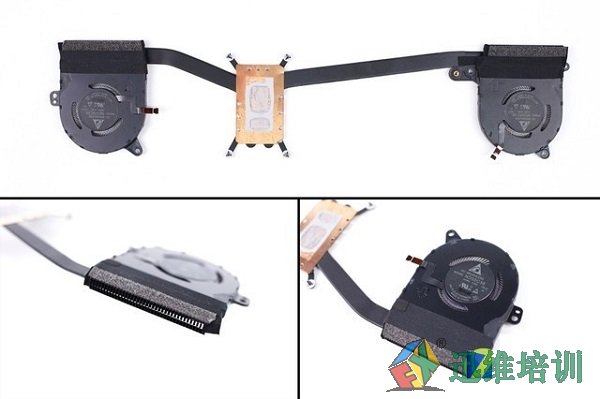

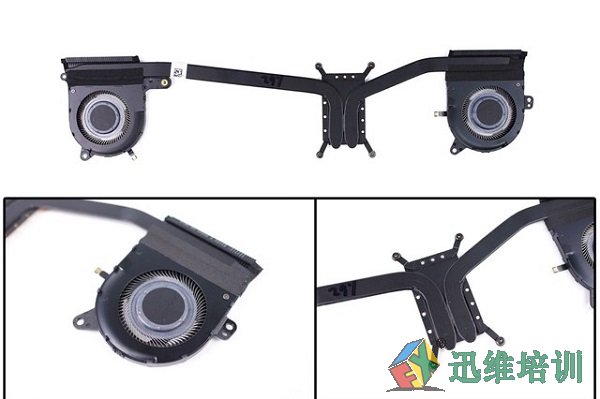

　　YOGA 6 Pro双风扇双铜管散热模组的全貌。多了一根铜管，从理论上来说，散热的效果比上代应该会好很多。



双风扇双铜管散热模组



　　来到散热模组背面，可以看到散热的出风口还是有些偏小的，当然这也是受到了表链式转轴的限制，只能有这么大的空间来留给出风口。



联想YOGA 6 Pro拆解

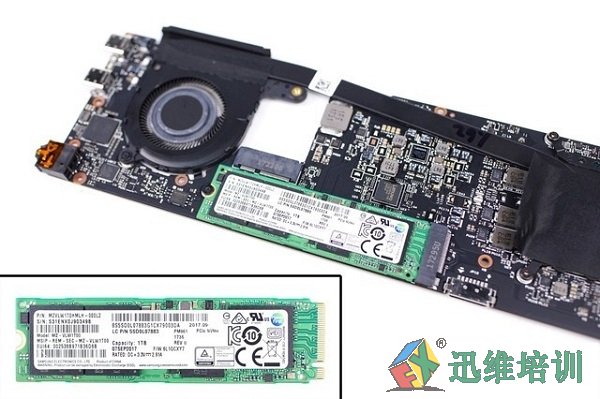

　　回到YOGA 6 Pro的主板正面，取下SSD固态硬盘，可以看到型号为三星的PM961，容量达到1TB，PCIE通道支持NVMe。



三星的PM961固态硬盘

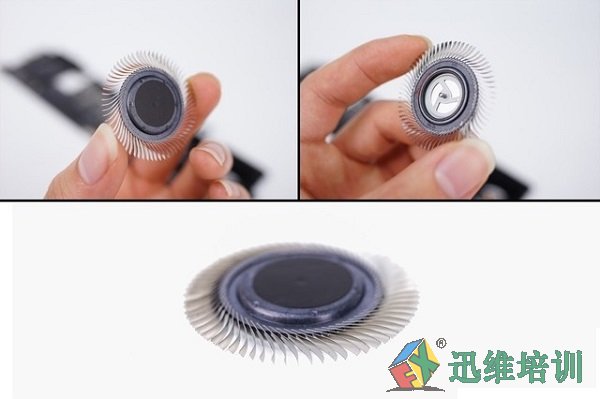

　　我们拆开风扇来看一下扇叶的特写。



扇叶特写

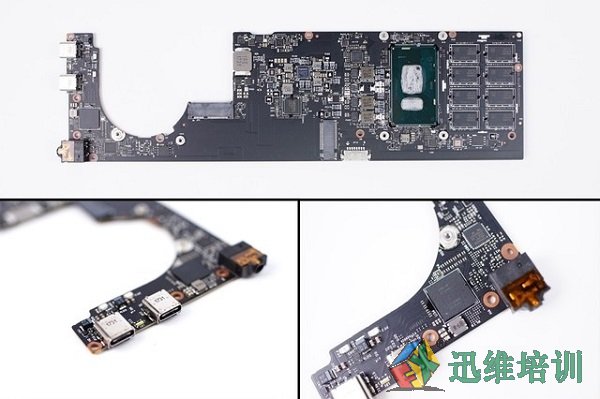

　　主板的正面全貌 由于要保证两个雷电3接口的两个高达40 Gbps的高带宽通道，接口与处理器之间必须由主板直接连接，也是这个原因，左侧的接口才没有像上代一样采用排线连接的设计。 雷电接口旁边的一个巨大芯片，应该跟雷电接口的控制有关。但由于第八代酷睿处理器已经内置了雷电控制芯片，所以这颗芯片的具体作用我们不得而知。 另外主板的电路控制部分有一些联想定制的控制芯片，这也是历代YOGA主板上经常见到的。



主板正面特写

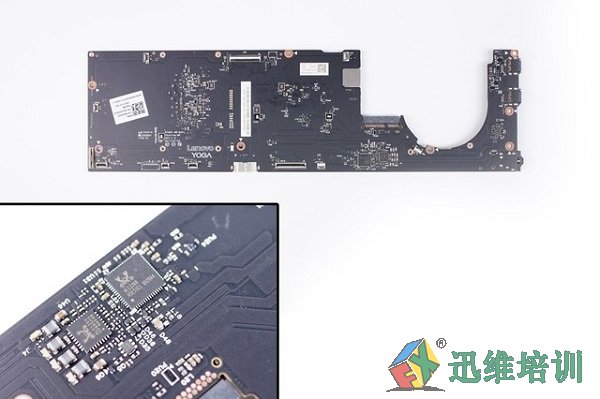

　　主板的背面有两颗重要芯片，分别是：瑞昱Realtek ALC3268声卡芯片在笔记本产品上非常常见，但旁边的另一颗Realtek ALC1304则不太常见。



主板背面特写

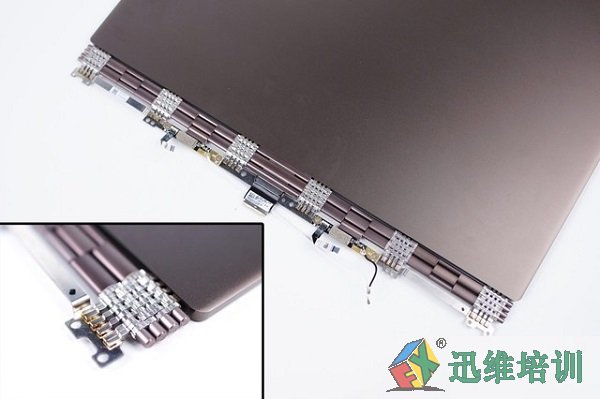

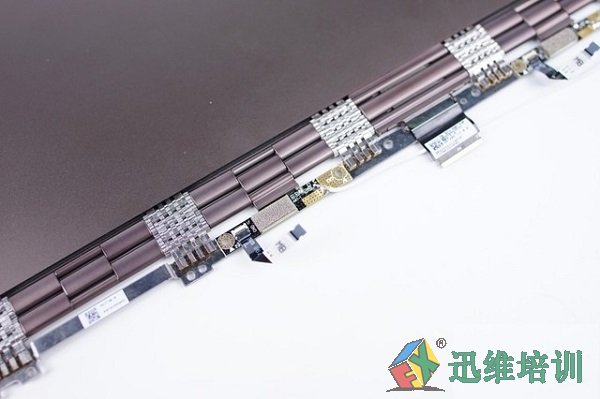

　　取下转轴与C壳的所有固定螺丝后即可将C壳与主板分离，下面我们就可以看到表链式转轴的全貌。可以看到整个表链式转轴其实是由6段如同手表表链一般的结构设计组成，四根轴互相咬合，在闭合时形成刚好适合YOGA屏幕和C壳闭合的弧度。 六段表链轴组合在一起，使得整个YOGA的转轴异常稳固，保证了YOGA在各种模式下翻转的稳定性。



表链式转轴特写



　　在第二和第三固定轴之间，啧放置着YOGA的wifi与蓝牙天线，两侧成对称设计。而天线与金属转轴紧密贴合，保证YOGA在各种模式下都能有一样的信号接收强度，可以说是既美观又不损失功能的巧妙设计。



联想YOGA 6 Pro拆解

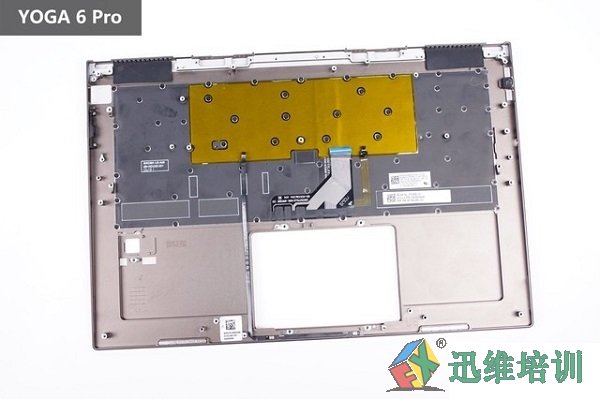

　　回到C壳，可以看到剩下的排线也十分的整洁 拧下多达50多颗键盘的固定螺丝后，即可取下整个键盘，这样的设计与YOGA 5 Pro是一模一样的。



拧下所有的螺丝，取下键盘

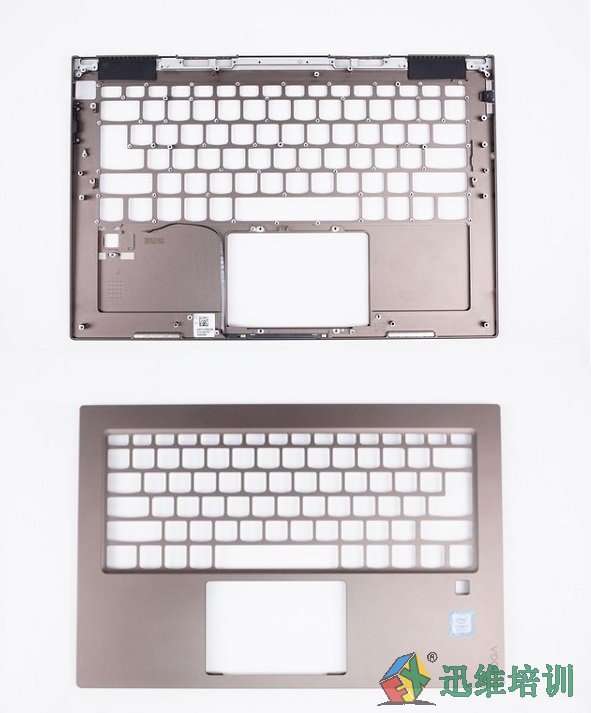

　　取下键盘后，全金属的C壳就完全赤裸的展现在我们面前，这一点和小编在拆解YOGA 5 Pro时感觉是一样的。但是得益于YOGA 6 Pro更加细腻的金属喷砂工艺，第六代的YOGA手感会更好一些。

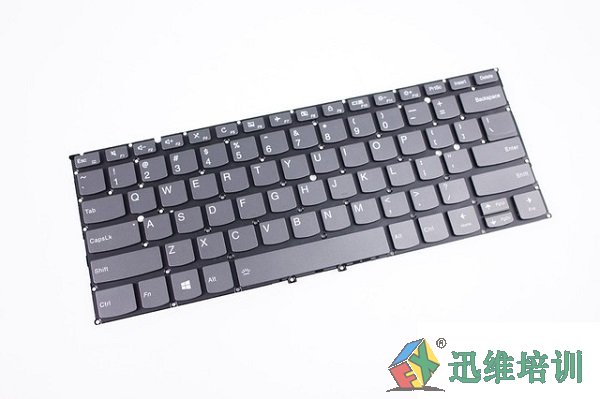

取下来的键盘特写



C壳特写

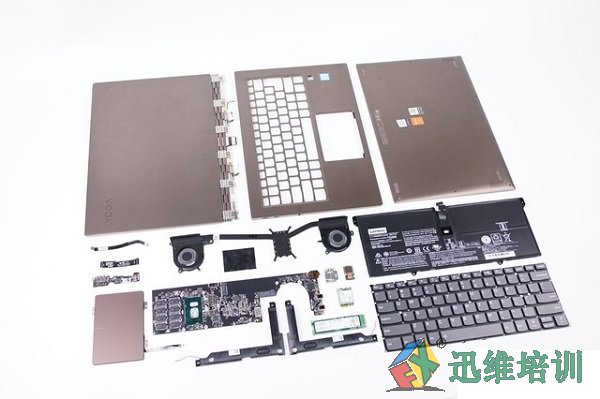

　　至此，联想YOGA 6 Pro拆解完成了，附上全家福。



联想YOGA 6 Pro拆解全家福



　　总结： 通过完全的拆解，大家应该也能够看出第六代的YOGA的确是一分钱一分货，联想丝毫没有节省的在这代YOGA上用料，为消费者打造了一台近乎完美精致的YOGA 6 Pro。当然通过本次的拆解分析，我们也发现了一些不足。比如为了整体的一体化视觉不被破坏，YOGA 6 Pro将所有的散热进风口与出风口都放置在转轴的位置。并且进风口的位置甚至还被天线电路板有一些遮挡，这样势必会造成一些进风量不足，从而影响散热。
