华硕x43s拆机清灰图解

更新时间:2015-12-24 11:37:57

  话说华硕x43s笔记本做工确实不错,很扎实,拆的过程不算复杂。话不多说,下面就一起看看华硕x43s笔记本的内部结构和清灰的步骤吧!

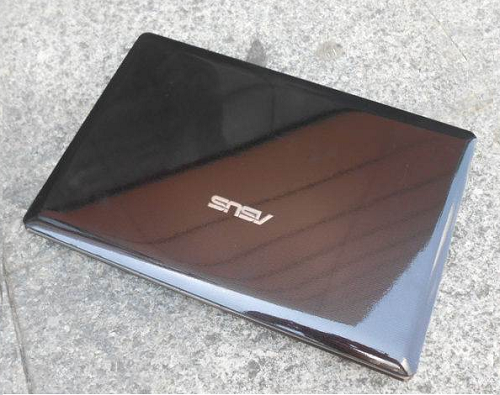

  华硕x43s笔记本机器正面:

华硕x43s拆机清灰
华硕x43s拆机清灰 图一

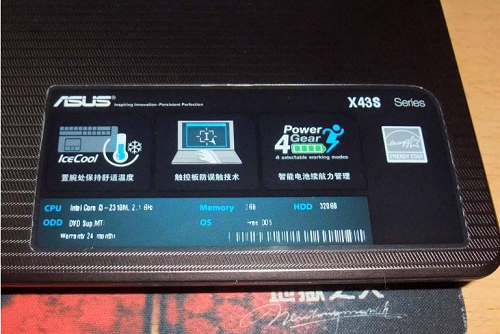

  大家可以核对下机器的信息是不是和自己符合。

华硕x43s拆机清灰
华硕x43s拆机清灰 图二

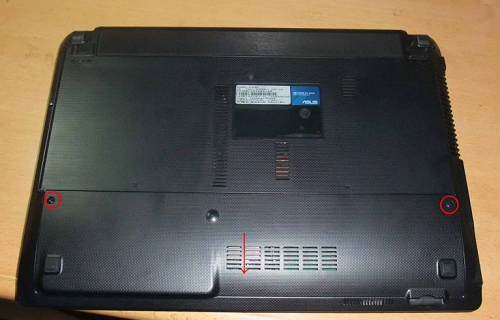

  直接看背面,下电池不用我说怎么下了吧。然后拆下红圈中的两颗螺丝,把盖板沿箭头方向轻轻一拉就可以拆下了,不要直接往上掰哦。

华硕x43s拆机清灰
华硕x43s拆机清灰 图三

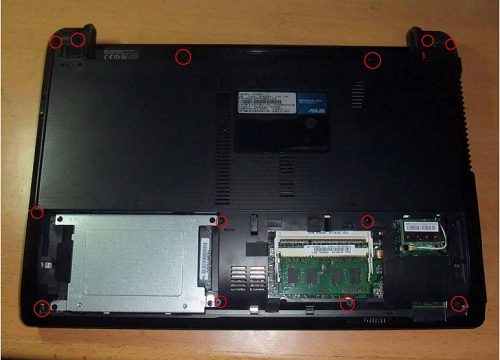

  然后是集中拆D壳的螺丝,红圈标示的全部拆下,总共是两种类型,比较容易区分。

华硕x43s拆机清灰
华硕x43s拆机清灰 图四

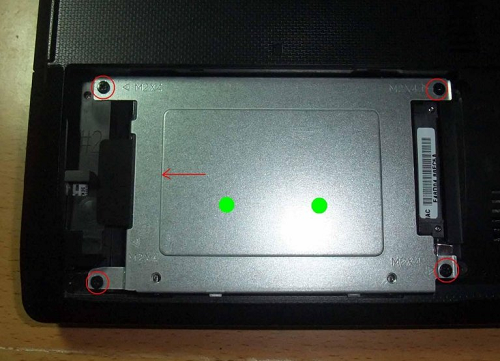

  然后拆硬盘,拆掉那红圈标示四颗螺丝后,将硬盘往左边轻轻一拉就可以拆下了。那两个绿点是硬盘下面的两颗银色的螺丝,要用PH0的螺丝刀拆下。

华硕x43s拆机清灰
华硕x43s拆机清灰 图五

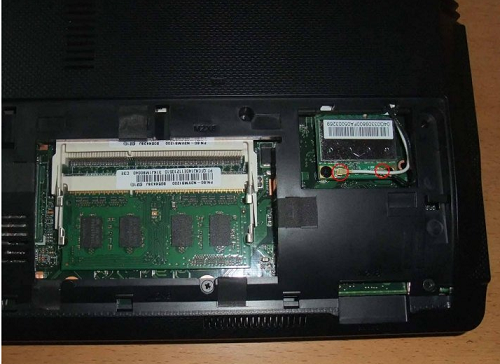

  注意把无线网卡的两个天线接口先拆下来,等下拆主板的时候就没有阻碍了。

华硕x43s拆机清灰
华硕x43s拆机清灰 图六

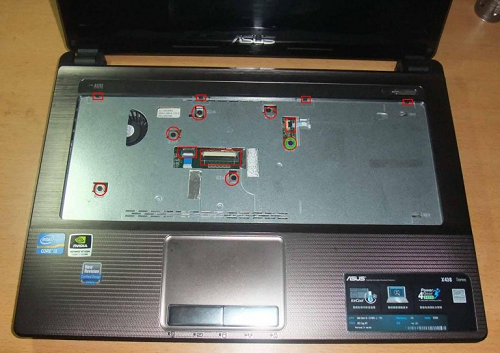

  接下来转到C面拆键盘,键盘仅用上沿的四个卡子卡住,用镊子或小螺丝刀顶下就能把键盘掰起来,注意要慢,下面要拆下键盘排线才能完全拆下,别用力过猛把排线扯断了。
  然后拧下红圈中的六颗螺丝,其中最右边那个绿圈的螺丝是固定光驱的。
  然后拆机开关排线和触摸板排线,都是将卡子掰起来就行了,很容易。

华硕x43s拆机清灰
华硕x43s拆机清灰 图七

  接下来是拆下光驱,然后光驱下面有三颗螺丝,也要用PH0的刀头才能拧下。
  至此,可以拆开CD壳了,用三角拨片或者电话卡什么的,下面是拆下C面后看到的主板。

华硕x43s拆机清灰
华硕x43s拆机清灰 图八

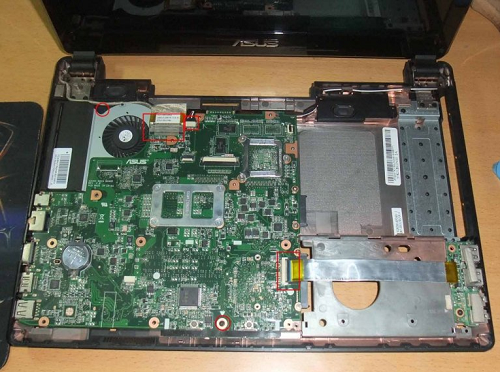

  拆主板也不难,将方框所示的三个排线拆下,让后拧下红圈所示的两颗螺丝就可以了。

华硕x43s拆机清灰
华硕x43s拆机清灰 图九

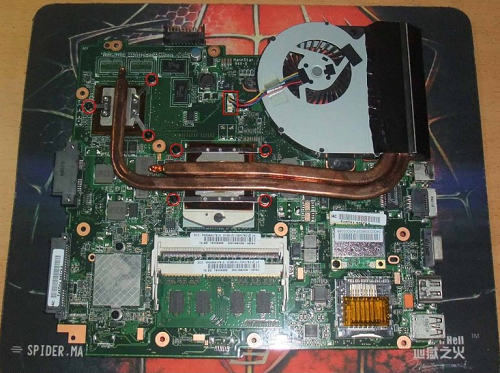

  然后是拆下的主板,翻过来的情形,将上面的七颗螺丝拆下,拔出风扇供电接口就可以拆下散热系统了。
  最后对风扇和散热片清了下灰。不算太脏,装回去就是逆过程,一步一步来就行了。

华硕x43s拆机清灰
华硕x43s拆机清灰 图十

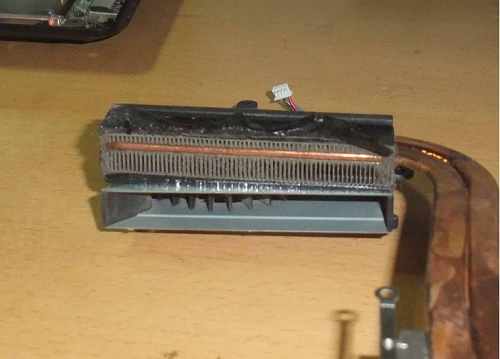

  华硕x43s的散热系统。

华硕x43s拆机清灰
华硕x43s拆机清灰 图十一

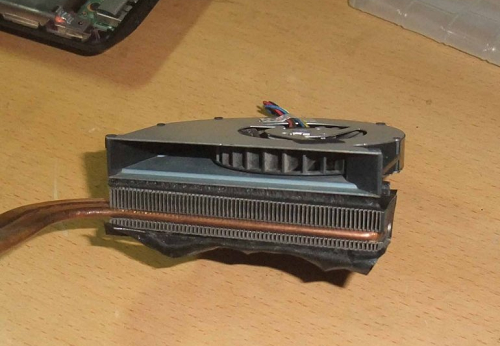

  把灰尘清理干净。

华硕x43s拆机清灰
华硕x43s拆机清灰 图十二


  总结:华硕X43S拆机全程比较顺利,拆的过程也不复杂,拆机要细心,防止意外划伤笔记本,螺丝的规格、尺寸也要细心,防止螺丝长短不一损毁外壳。
