联想ideapad y460拆机图解

更新时间:2015-12-25 10:22:42


  在我们对笔记本进行维护保养时,拆解和组装都是一件非常费时费劲的活儿,但是只要用心找到拆解和组装的步骤和方法,就能让事情变的更加轻松。下面给大家分享笔记本联想ideapad y460拆机过程,同时也让我们更深入了解联想ideapad y460的内部结构,以方便日后清灰、换内存等工作的顺利进行。

  联想ideapad y460拆机方法/步骤:

  一、先从机身底部开刀

  1、先拆卸下笔记本电池,拆解从机身底部的挡板开始。不同笔记本的构造和布局都不一样,联想ideapad y460机身底部设计的比较人性化,合理的布局模式,每个块挡板上标注的硬件小图标,能够让我们很容易找到硬件的所在位置,同样也给我们拆解带来了方便。

  注意:拆解笔记本时,第一件事就是必须先拆卸下笔记本电池。

  卸下联想ideapad y460机身背部的挡板部分后,可以看到位于机身左上角的是硬盘插槽,右边则是扩展插槽和无线网卡模块。而位于机身左下方的则是整机主要的散热区域,其中包括了散热风扇、导热铜管,而机身的正中间是英特尔HM55主板的芯片和内存条插槽,在内存插槽的右边是DVD刻录光驱。

联想y460拆机(一) 图一
联想y460拆机(一) 图一

  2、首先是位于机身左下方的散热区域。联想ideapad y460采用了两道铜管的导热方式,最后再通过散热风扇将硬件产生的温度吹出。在风扇的右边是处理器,下方是独显的芯片,它们都是固定在导热铜管下面,这方便导热铜管能够更好地将它们释放的热量导出。

  联想ideapad Y460的散热风扇和导热铜管

联想y460拆机(一) 图二
联想y460拆机(一) 图二


  里面藏着处理器和下面压着独显芯片

联想y460拆机(一) 图三
联想y460拆机(一) 图三

  3、将风扇和铜管卸下后,可以看到32nm英特尔Core i5 430M的处理器和独显的芯片。

  在32nm处理器的基板上有两颗核心,左边的是45nm的图形核心,这里面不仅内置了显存芯片,还内置了PCI-E 2.0控制器、内存控制器和DMI总线控制器,也可以说其实就是一颗整合型北桥芯片。右边的是32nm的处理器核心和ATI Mobility Radeon HD5650独显的芯片。

  暴露在外的处理器插槽和独显芯片

联想y460拆机(一) 图四
联想y460拆机(一) 图四

  英特尔Core i5 430M处理器

联想y460拆机(一) 图五
联想y460拆机(一) 图五

  表面还残留散热硅胶的独显芯片

联想y460拆机(一) 图六
联想y460拆机(一) 图六

  二、更加直观深度了解内部变动

  1、在处理器的右边是两道OS内存条插槽,最大支持8GB的内存容量,同时联想ideapad y460标准了单条2GB的内存,所以还是给我们提供了较大的升级空间。

  主板上标准的两道OS内存条插槽(最大支持8GB)

联想y460拆机(二) 图一
联想y460拆机(二) 图一

  2、硬盘方面,联想ideapad Y460采用了320GB 7200RPM SATA-II硬盘。如果部分朋友感觉320GB的空间不够用,自己可以很轻松地更换容量更大的SATA硬盘。

  联想ideapad Y460的硬盘插槽

联想y460拆机(二) 图二

联想y460拆机(二) 图二

  3、硬盘的右边是英特尔HM55主板的芯片,对英特尔新平台了解的朋友们应该知道,在新平台中由于处理器构架的改变,引入了先进的QPI总线概念,同时45nm的图形核心内又集成了北桥芯片部分功能,所以新平台在技术上将原来的三芯片(北桥+南桥+处理器)改变为双芯片(PCH+处理器)进行工作,这样也有效的减少了数据传输和交换的时间。

  联想扩展插槽的接口模式和英特尔HM55主板的芯片

联想y460拆机(二) 图三
联想y460拆机(二) 图三

  4、位于机身右边的是无线网卡,这里要记住无线网卡的连接线是白上黑下的连接方式,同时也减少后期组装时出现错误的连接,从而也避免了无线网卡无法使用的事情发生。而在无线网卡前面是一个扩展插槽,我们较为熟悉的联想TSi加速技术,就是通过这个接口连接一个SSD固态硬盘来实现的。

  联想ideapad Y460的无线网卡和扩展插槽

联想y460拆机(二) 图四
联想y460拆机(二) 图四

  5、在内存插槽的后面有一颗螺丝,只要将它拧下后就能很轻松地卸下DVD刻录光驱,这个光驱插槽并不像部分品牌的商务笔记本那样,还具备着其它扩展能力。而位于机身背面最底部的是电池插槽,在下面的拆解过程中,这里的螺丝也必须要拧掉。

  很轻松的就能卸下光驱 不过并不支持其它的扩展外接能力

联想y460拆机(二) 图五
联想y460拆机(二) 图五

  联想ideapad Y460的电池插槽 这里的小螺丝在拆解和组装时都非常的重要

联想y460拆机(二) 图六
联想y460拆机(二) 图六

  三、联想Y460核心硬件拆解

  在接下来的拆解过程中,我们将部分硬件挨个的拆卸下来,方便大家进一步了解笔记本硬件的特征。其中包括了英特尔处理器、尔必达内存条、日立320GB硬盘、DVD刻录光驱、散热风扇、导热铜管和触控条挡板。

  联想ideapad Y460的拆解下来的部分核心硬件

联想y460拆机(三) 图一
联想y460拆机(三) 图一

  联想ideapad Y460 SATA接口的DVD刻录光驱

联想y460拆机(三) 图二
联想y460拆机(三) 图二

  尔必达(ELPIDA)2GB DDRIII-1066内存条

联想y460拆机(三) 图三
联想y460拆机(三) 图三

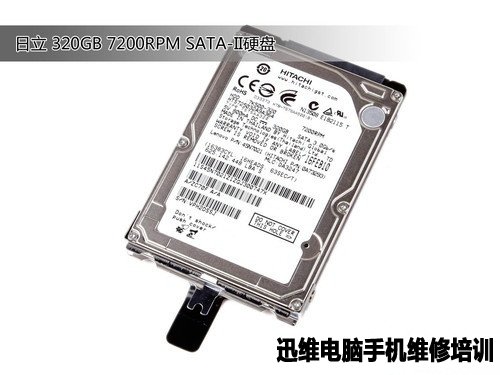

  日立 320GB 7200RPM SATA-II硬盘

联想y460拆机(三) 图四

联想y460拆机(三) 图四

  联想ideapad Y460的导热铜管和风扇

联想y460拆机(三) 图五

  让联想ideapad Y460发挥多重趣味功能的硬件

联想y460拆机(三) 图五
联想y460拆机(三) 图六

  在开始拆解笔记本挡板时,首先卸下的是位于联想460操作区域顶部的触控条挡板。在拆卸时一定要轻轻的抬起,然后在将主板上排线接口上的黑色小卡扣掀起,这样就能够轻松的拉出挡板上的排线。当左右两边的排线都拉出后,就可以将触控条挡板完全卸下了。

  四、联想Y460操作区的拆解

  1、在卸下触控条挡板的同时,将键盘抬起,把键盘背面中间处的排线以同样的方式拆卸。然后就可以拆卸操作区域的整个挡板了,最需要注意的是每根线路的梳理,不要使用工具去撬动边缘。

  首先取出JBL专业音响和触控板的排线,然后取出穿梭在挡板上的传输线,再将左右两边固定JBL音响单元的螺丝拧掉后轻轻拿出音响,注意一定要轻取供电的连接线,最后再卸下整个操作区的挡板。

  联想ideapad Y460操作区域的拆解实物


联想y460拆机(四) 图一
联想y460拆机(四) 图一

  2、JBL专业级音响单元虽然并不算大,但是整体并不是那种干涩、单薄的类型,三频分布较为均衡,其中中频较为饱满圆润,而中高频的部分就表现的非常好,比较适合回放现场版录制音频文件和演唱会。

  这么小的音响单元同样可以发出震撼的音效

联想y460拆机(四) 图二
联想y460拆机(四) 图二

联想y460拆机(四) 图三
联想y460拆机(四) 图三

  3、从整个操作区域挡板背部外观来看,联想ideapad Y460的用料较为一般,不过做工方面就显得更加精细些。其中在底部的中间处是触控板和左右按键的芯片,而这里的排线不仅卡扣的非常紧密,同时外面还用一层胶带进行了固定。

  联想ideapad Y460操作区域的背面外观

联想y460拆机(四) 图四
联想y460拆机(四) 图四

  联想ideapad Y460触控板背部的外观全貌

联想y460拆机(四) 图五
联想y460拆机(四) 图五

  五、认识不一样的笔记本主板

  最终我们将联想ideapad Y460拆解的仅剩主板还留在机身上了,同时我们的拆解也已经全部完毕,最后将所有的零配件都综合在一起给大家列出来,其中还对主板的局部细节进行了特写,让大家更一步了解笔记本主板的构造和表面上复杂的连接方式。

  联想ideapad Y460的主板、掌托部位、键盘、触控条挡板等等零配件


联想y460拆机(五) 图一
联想y460拆机(五) 图一

  联想ideapad Y460白色的高触感键盘


联想y460拆机(五) 图二
联想y460拆机(五) 图二

  联想y460笔记本主板的正面全貌

联想y460拆机(五) 图三
联想y460拆机(五) 图三

  主板背部通常都是用来安装核心的插槽

联想y460拆机(五) 图四
联想y460拆机(五) 图四

  前置的多合一读卡器插槽

联想y460拆机(五) 图五
联想y460拆机(五) 图五

  联想ideapad Y460主板

联想y460拆机(五) 图六
联想y460拆机(五) 图六

  主板上连接各种设备的排线也是比较多的

联想y460拆机(五) 图七
联想y460拆机(五) 图七

  通过联想ideapad y460拆机过程,不难看出,联想 y460笔记本主板的规格和构造与我们常见的桌面级主板完全不同,笔记本主板对电容和电路的集成要求更加苛刻,当然在保证拥有主板基本功能的同时,表面上还要增添一些排线接口来连接笔记本外设的应用,整体来说,笔记本对主板的设计和做工要求的更加精细。

  笔记本拆机是一件非常细心的活儿,请大家务必仔细的对待,如果还没有准备好,建议拿去专业维修店进行维修、保养。
