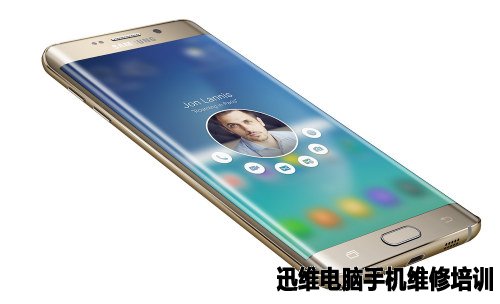

作为三星全新打造的一款产品，三星Galaxy S6和S6 Edge最近可以说吸引了不少眼球，尤其是双侧曲面屏Galaxy S6 Edge，堪称一款华丽的设备。那么，在华丽的外衣下，它的内部构造到底如何？通过以下详细拆解一探究竟。

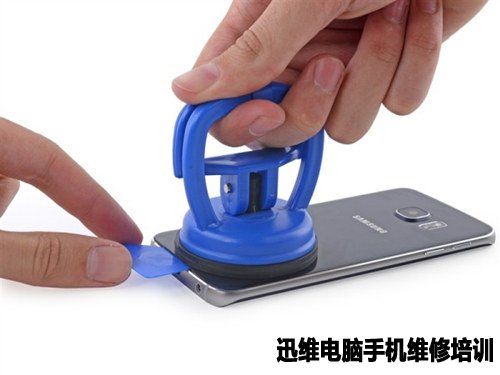

　　S6 Edge的良好的做工也给拆解出了难题。内部用了不少强力胶水，玻璃后壳与边框固定得也严丝密缝，必须先行加热，然后使用吸盘加撬具，慢慢地来。

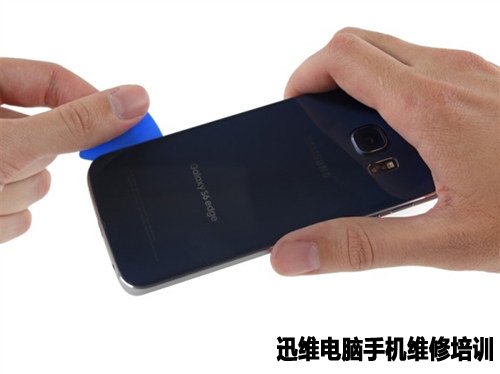

　　两侧也要无比耐心地慢慢处理。



　　后壳终于(基本)打开了。

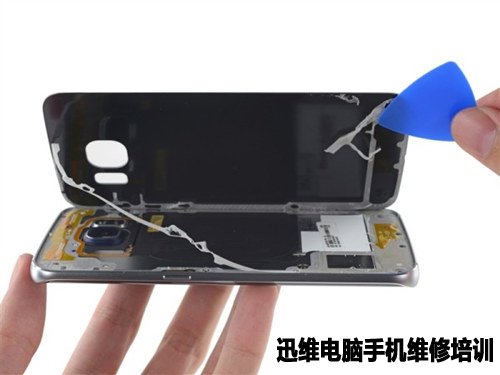

　　最后这一侧边缘也需要用力才能拿下来。

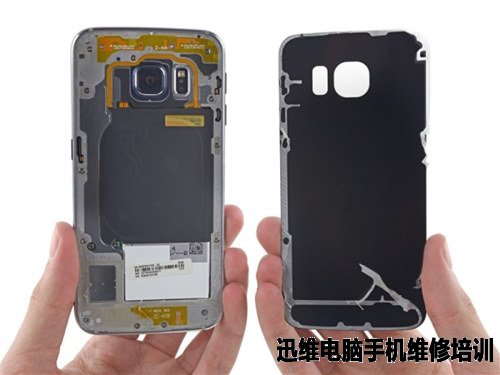

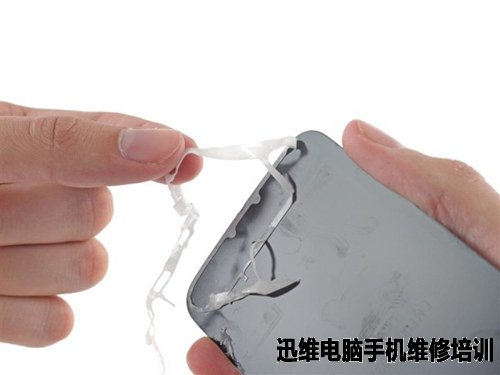

　　边框上的胶水残留，真是毫不吝啬啊。



　　电池完全封闭在中框里，别想轻易取下来。

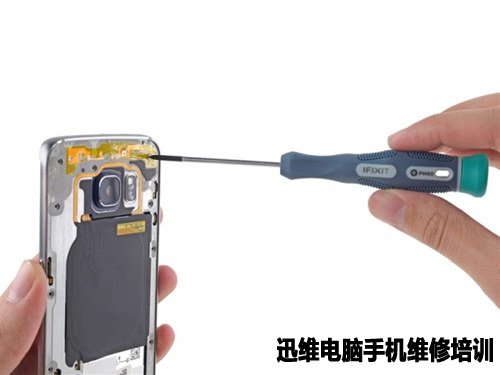

　　还好中框没用胶水，只需拧下螺丝，慢慢撬开即可。

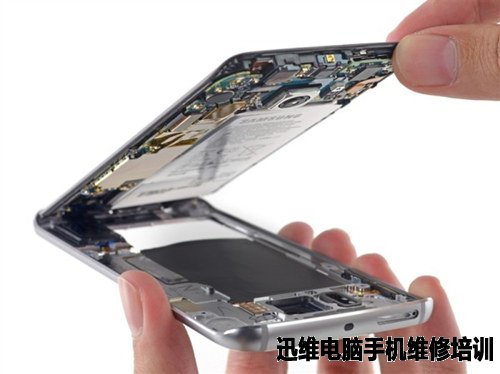

　　中框的分离还是挺容易的。



　　但这时候，电池仍然无法拿下来，因为主板还挡着路!

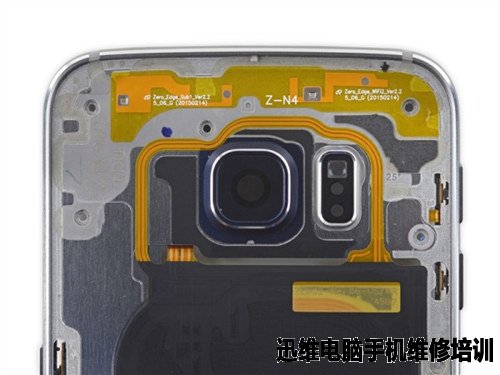

　　中框上有不少东西，包括大量天线、NFC/无线充电模块和扬声器。三星称，天线使用超声波焊接工艺固定到中框上的，更稳定，更省空间。

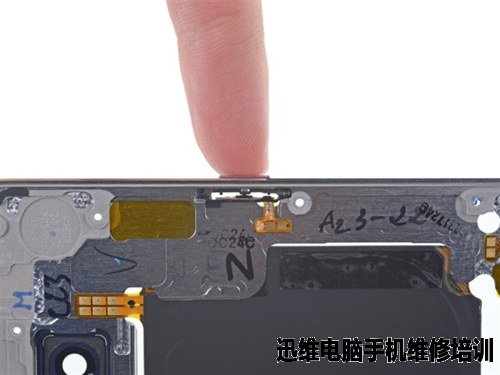

　　这里有个小小的开孔，你猜是干啥的？

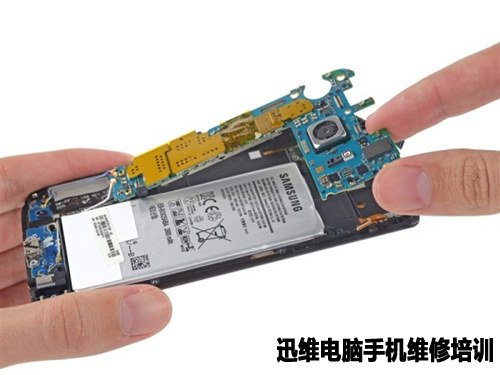

　　主板倒是不难对付，主要是这个小排线。

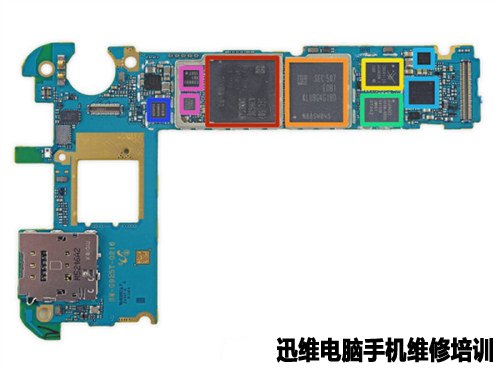

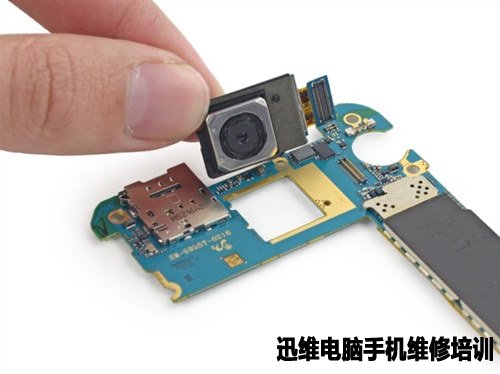

　　主板基本呈L形。



　　- 粉色：InvenSense MPU-6500陀螺仪/加速计、三星C2N89U(疑似图像处理器)

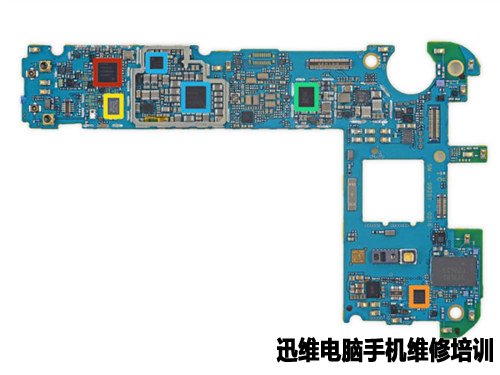

　　主板背面也有不少芯片，但都是小个子。

　　- 红色：三星Shannon 928射频收发器(搭配基带为三星Shannon 333)

　　- 橙色：博通BCM4773导航定位芯片

　　- 黄色：Avago ACPM-7007 PAM

　　- 绿色：Maxim MAX77843辅助电源管理单元

　　- 深绿：三星电源管理单元

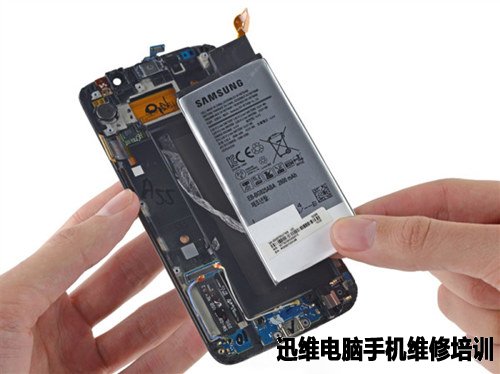

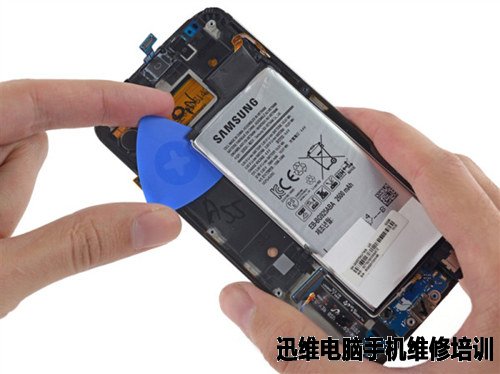

　　接下来轮到电池了，又是大量强力胶水。



　　再一次搞得黏糊糊的，想换电池？

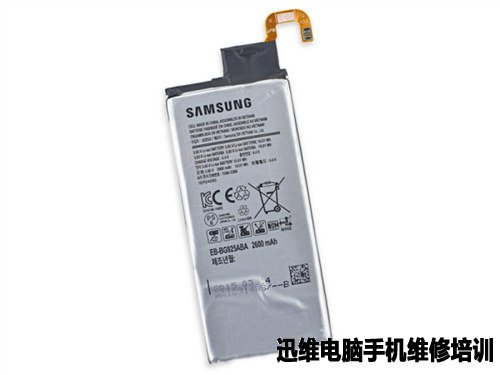

　　电池规格2600mAh、3.85V、10.01Wh，不如S5 2800mAh，三星方面称LTE上网续航12小时、3G WCDMA通话续航26小时、音乐播放续航58小时。此外，S6还加入了快速充电功能，十分钟便可快充四个小时。

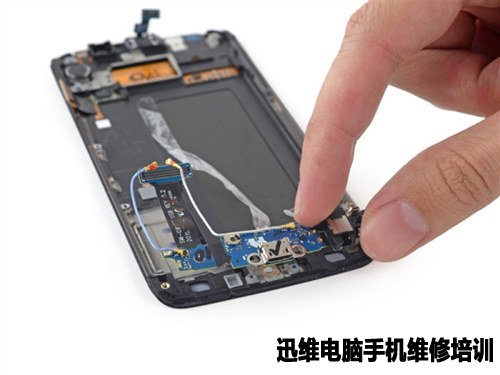

　　USB接口子卡。

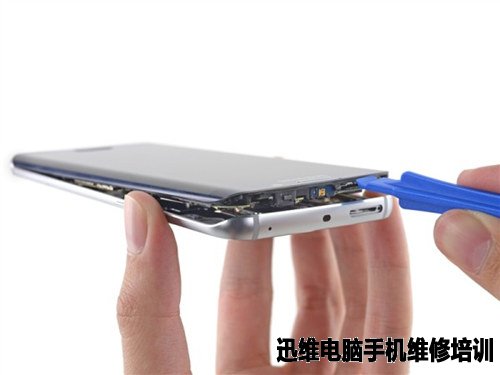

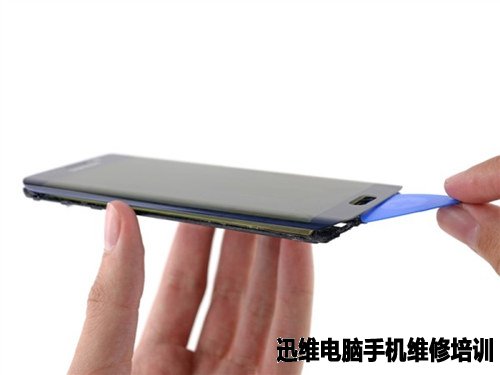

　　下边转向屏幕，仍然需要提前预热，然后就是撬啊撬。

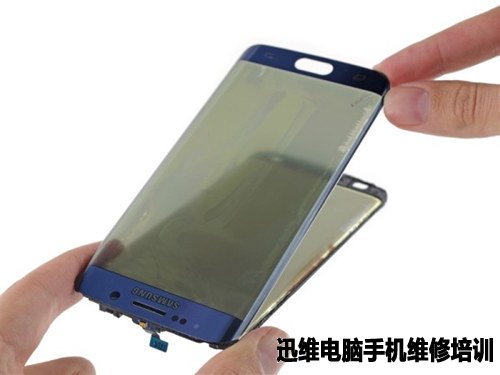

　　虽然有两个侧面屏，但是外层玻璃并不难取下来。据说这种屏幕的良品率只有大约50%，忽然觉得好珍贵、好心疼有木有。

　　

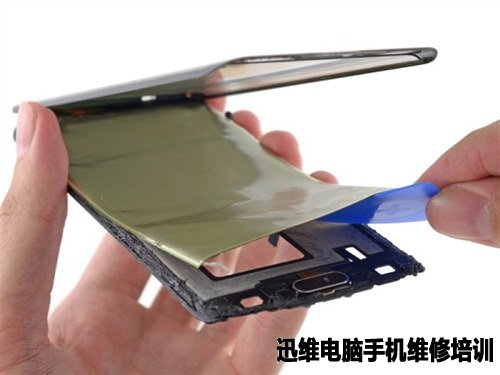

　　Super AMOLED显示面板是双侧面屏得以实现的关键，中间这一层也是可以单独取下的。

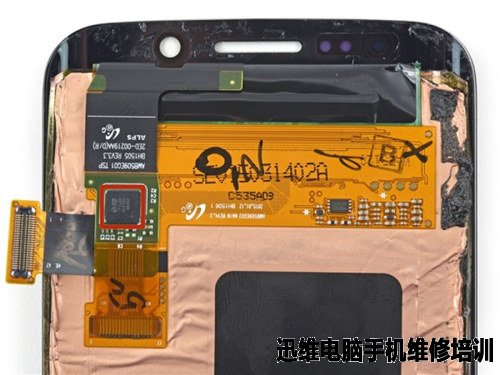

　　意法半导体FT6BH触摸屏控制器，很少见。

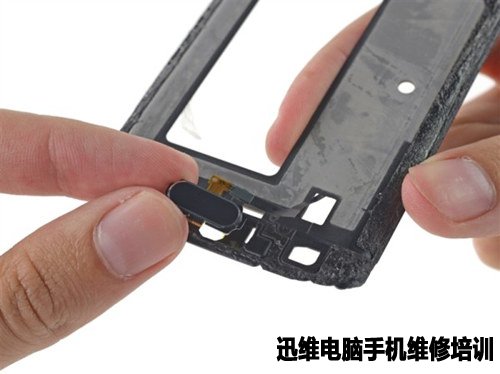

　　支持按压式指纹识别的Home键。

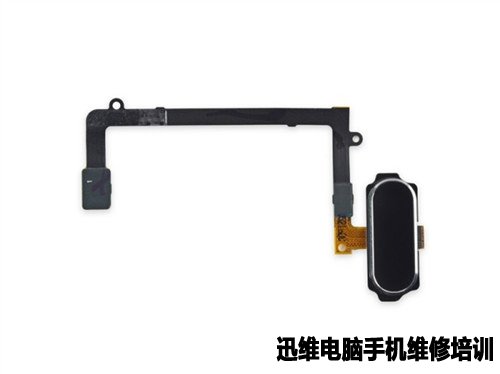

　　Home键及其排线。

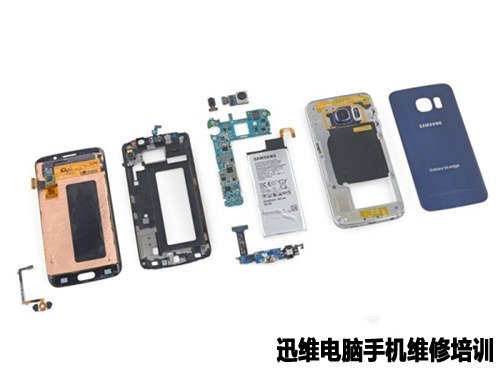

　　大功告成，拆解完毕，各位零部件们，一起合个影吧。
