联想昭阳K43拆解图文教程
联想昭阳K43笔记本拥有14.1英寸的屏幕，1920×1080屏幕分辨率，Intel 酷睿i5 8250U CPU，8GB内存容量，DDR4 2400MHzN,最大容量16GB，256GB固态硬盘，这台通过了80万小时平均无故障运行稳定性测试的笔记本电脑究竟内部有什么奥秘呢？接下来我们通过对联想昭阳K43拆解来一探究竟吧。
联想昭阳K43拆解方法/过程：
取下D壳后就能够清晰的看到K43内部的空间布局情况，不难发现K43的内部布局相当的工整，电池大概占据了三分之一的内部空间，同时双风扇双铜管的散热模组也相当的显眼。
L型的电池，容量为36瓦时，在轻薄本阵营中容量稍稍有些偏小。
取下电池后，可以看到左右扬声器之间的连接线有专门设计了理线槽走线，十分的工整。
联想昭阳K43的左右两个扬声器体积还是比较大的，并且还在左右两侧设计了导音腔，声音效果十分不错。

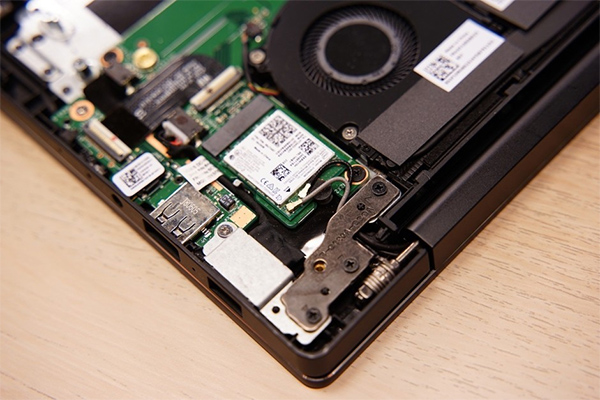

无线网卡位于屏轴最近的位置，有效减少了连接线的长度，可以在一定程度上减少信号衰减，同时连接线的末端还被转轴固定板压住，降低了连接线与无线网卡意外松脱的可能。
英特尔3165NGW无线网卡，2256GB三星PM981 PCIe NVMe固态硬盘。
来到左侧接口的I/O逻辑板，电源接口有金属板固定加强，防止接口在多次插拔的过程中损坏。
侧接口I/O逻辑板正面
接下来取下两个散热风扇，实际上这两个风扇的大小是一样的。
来自AVC的5V 0.5A风扇
风扇的厚度与电池保持一致
接下来取下散热模组，可以看到散热模组的覆盖面积还是相当大的，各种重要的发热元器件全部都有覆盖到。

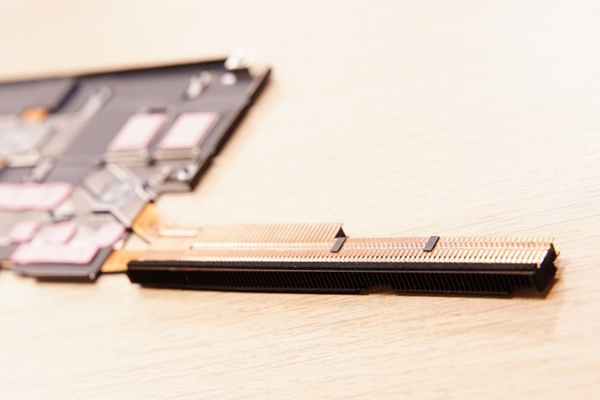

双铜管散热模组
超长的散热鳍片，能够同时与更多的空气进行热交换，散热效率远高于采用单风扇模组的机器。
取下散热模组后，主板的全貌已经完全露出。
断开下方键盘以及触控板的连接线
主板的固定螺丝上面有防止用户自行拆机的易碎贴，不过我貌似把它无损的取下来了？
拧下所有固定螺丝后即可取下主板，可以看到大部分的主要元器件都集中在主板的左侧。
下方的内存被金属屏蔽罩盖住，能够增强电脑的抗干扰能力，同时左侧的空焊点也说明K43有16GB板载内存的最高配置。
Intel第八代酷睿i7-8550U处理器（4核,1.8GHz主频,8MB缓存.14纳米制程）。
NVIDIA GeForce MX150 显示芯片，旁边是2G GDDR5的显存颗粒。
主板的背面有一部分绝缘保护
K43右侧的I/O接口
玻璃触控板
拆下主板后的C面，可以看到主要材质为塑料，但是在内部有加强金属板，防止掌托以及键盘面的下陷。
三边窄边框工艺的屏幕设计，可以看到摄像头仍然在传统的顶部位置，在带来震撼视觉体验的同时，还不会改变用户的使用习惯。
至此，联想昭阳K43拆解就完成了，附上全家福。
