HM6X7X系列 独显与集显上电时序
以LA-6751P(联想G470)波形分析为例

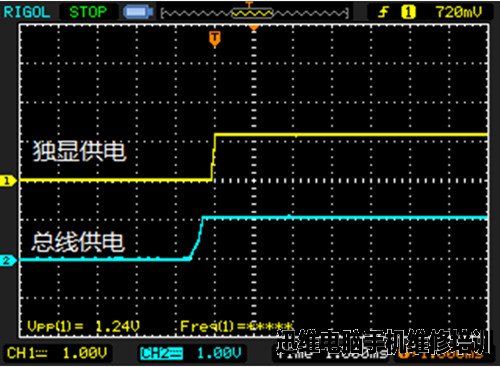

1、总线供电与独显供电对比（总线供电比独显供电先动作）：

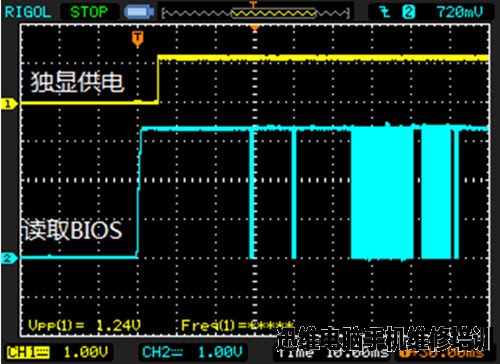

2、独显供电与BIOS对比（独显供电在桥读取BIOS之前就产生了，说明独显供电的产生与BIOS程序无关）：

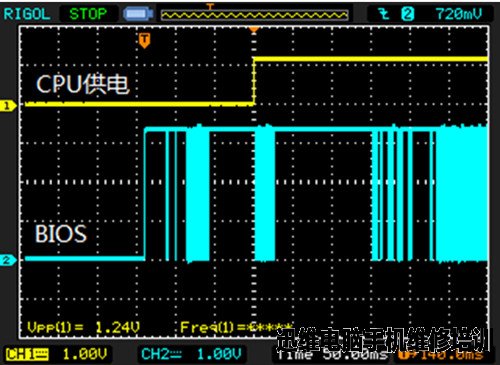

3、CPU供电与BIOS对比（CPU供电在桥读取BIOS大约100mS之后产生）：

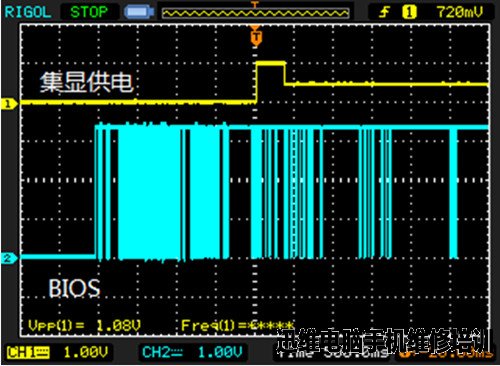

4、集显供电与BIOS对比（集显供电在桥读取BIOS大约2S后产生1V的电压，持续400mS以后降为0.45V电压）：

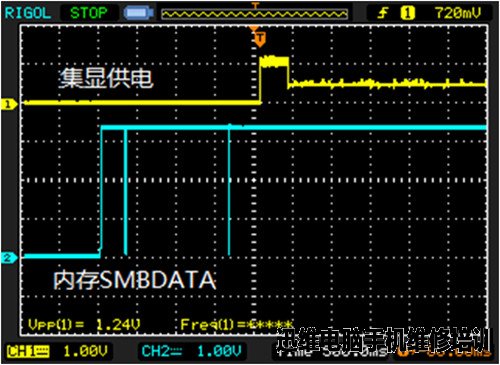

5、集显供电与内存SMBDATA对比（集显供电在读取内存之后产生）

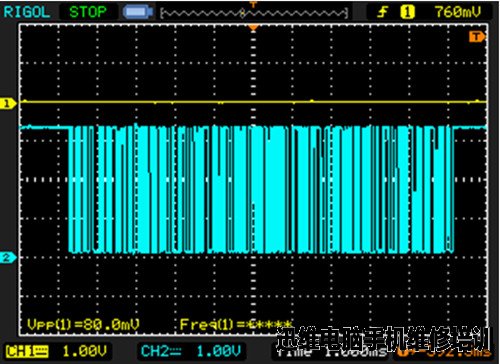

6、别看上面的数据波只有1根竖线，因为这是每格500mS抓到的，如果数据波放大成1mS，就是下图中的样子：
1、总线供电与独显供电对比（总线供电比独显供电先动作）：
2、独显供电与BIOS对比（独显供电在桥读取BIOS之前就产生了，说明独显供电的产生与BIOS程序无关）：
3、CPU供电与BIOS对比（CPU供电在桥读取BIOS大约100mS之后产生）：
4、集显供电与BIOS对比（集显供电在桥读取BIOS大约2S后产生1V的电压，持续400mS以后降为0.45V电压）：
5、集显供电与内存SMBDATA对比（集显供电在读取内存之后产生）
6、别看上面的数据波只有1根竖线，因为这是每格500mS抓到的，如果数据波放大成1mS，就是下图中的样子：
