HP4416 开机不显示 植球维修案例


  机器型号:HP4416

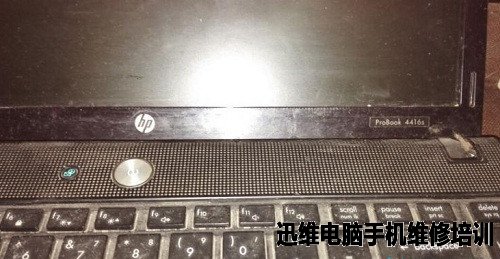

  故障现象:开机灯亮,不显示。

HP4416 开机不显示 植球维修 图1
HP4416 开机不显示 植球维修 图1

  维修过程:

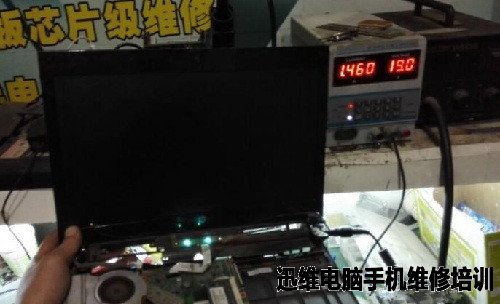

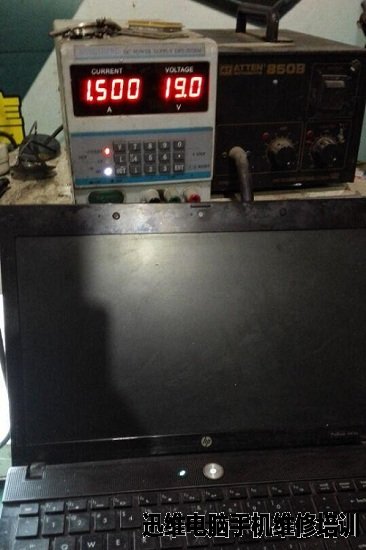

  客户的一台HP441笔记本,故障为开机灯亮,但是不显示。拆下电池,电流1.5不动,新手注意了看调压器电流的时候电池一定要拆掉,不然电池在上面会充电,电流会变大没法判断问题。

HP4416 开机不显示 植球维修 图2
HP4416 开机不显示 植球维修 图2

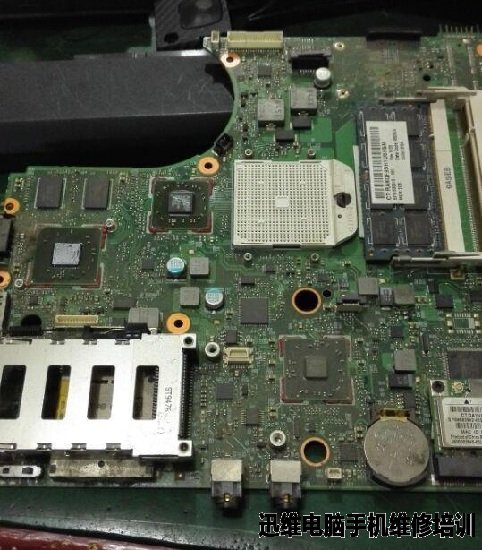

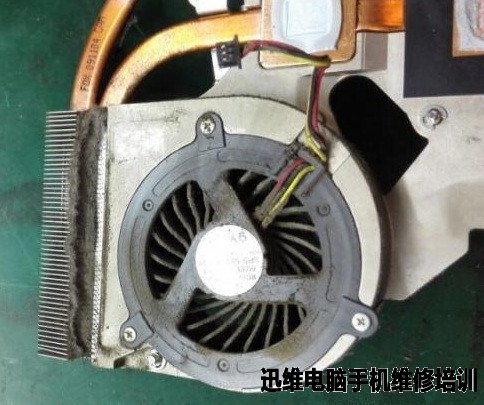

  1.5的电流,修的多了大家都知道4416S此现象其实百分之80都是北桥虚焊了,显卡问题一般电流上不到这么高,拆机,取出主板,风扇已经全部堵死。

HP4416 开机不显示 植球维修 图3
HP4416 开机不显示 植球维修 图3

HP4416 开机不显示 植球维修 图4
HP4416 开机不显示 植球维修 图4

  问题修的太多,就不用示波器、万用表什么的测试了,直接上手修。

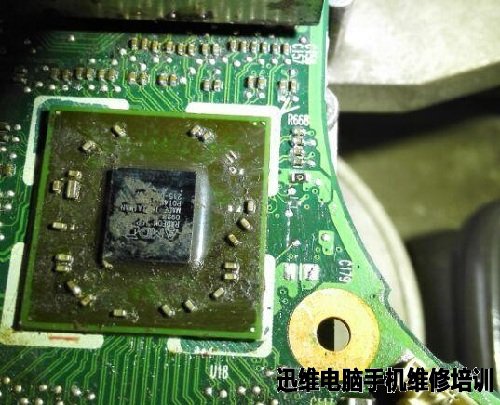

  没有去红胶了,直接用刷子涂上助焊剂,上焊台加焊。

HP4416 开机不显示 植球维修 图5
HP4416 开机不显示 植球维修 图5

  机器自动运转中,等板子焊接的差不多了,取下主板,带上CPU、内存试机,不但没亮电流还掉下来点。

HP4416 开机不显示 植球维修 图6
HP4416 开机不显示 植球维修 图6

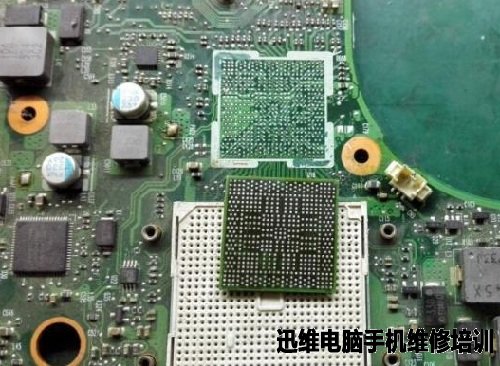

  于是取出主板仔细观察,发现刚才没去红胶桥底下的锡珠竟然蹦出来了,看来重新植珠子吧。   于是去掉桥四周的红胶,然后上机器去掉芯片。

HP4416 开机不显示 植球维修 图7
HP4416 开机不显示 植球维修 图7

HP4416 开机不显示 植球维修 图8
HP4416 开机不显示 植球维修 图8

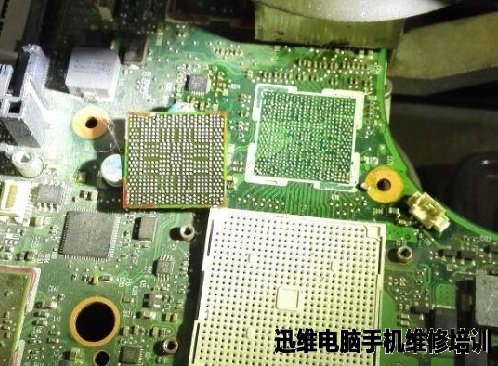

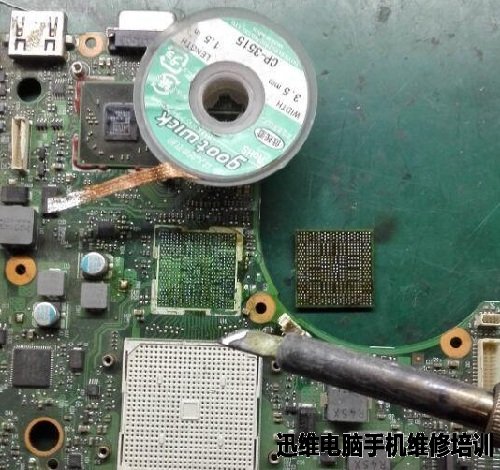

  用烙铁把主板和桥芯片上的废旧珠子清理掉,用吸锡线抹平。

HP4416 开机不显示 植球维修 图9
HP4416 开机不显示 植球维修 图9

  抹平后用洗版水把主板和芯片清洗干净。

HP4416 开机不显示 植球维修 图10
HP4416 开机不显示 植球维修 图10

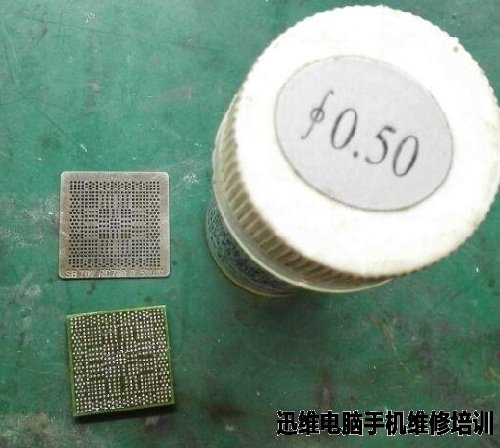

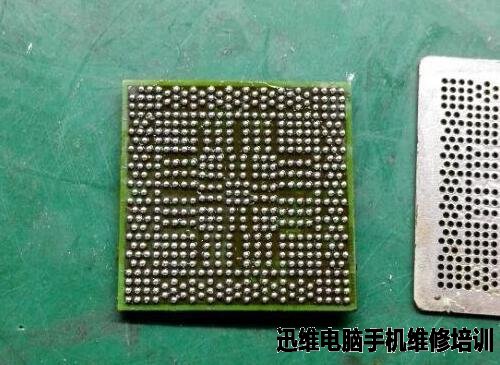

  下面开始植球,找到合适的网和珠子。

HP4416 开机不显示 植球维修 图11
HP4416 开机不显示 植球维修 图11

HP4416 开机不显示 植球维修 图12
HP4416 开机不显示 植球维修 图12

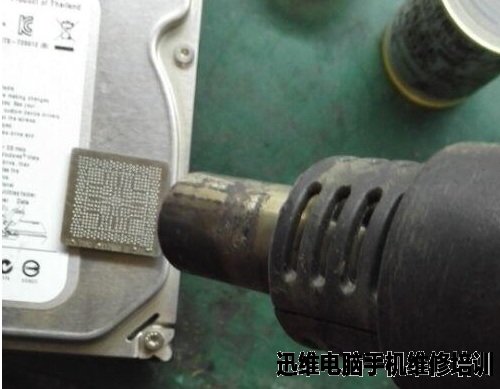

  然后用风枪去掉那个小头子,注意要均匀的吹,温度自己控制好,不要把芯片吹坏了。

HP4416 开机不显示 植球维修 图13
HP4416 开机不显示 植球维修 图13

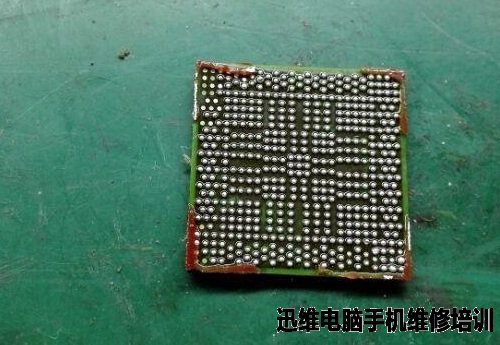

  吹完后去掉网子,芯片就成功植好了。

HP4416 开机不显示 植球维修 图14
HP4416 开机不显示 植球维修 图14

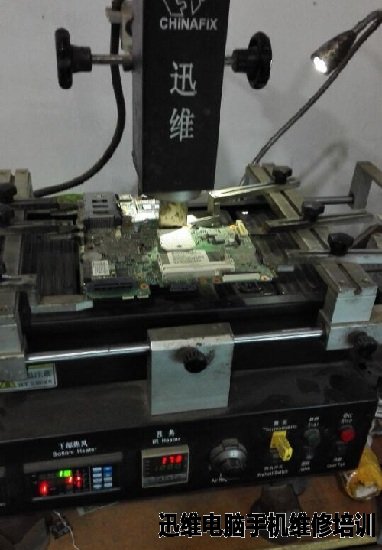

  然后把处理好的主板打上助焊剂上机器,此处注意芯片上有个小箭头和主板上的箭头要一直,还有就是白线要对齐。

HP4416 开机不显示 植球维修 图15
HP4416 开机不显示 植球维修 图15

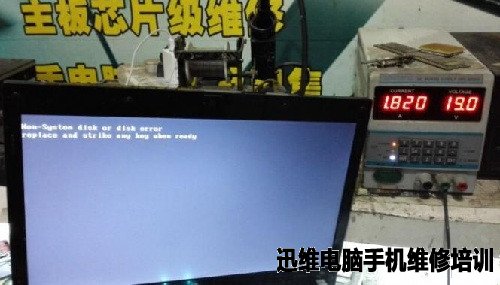

  等焊接时间到,将其下机器,开始测试,上CPU、内存、加电、开机,电流上去了,屏幕也亮了。

HP4416 开机不显示 植球维修 图16
HP4416 开机不显示 植球维修 图16

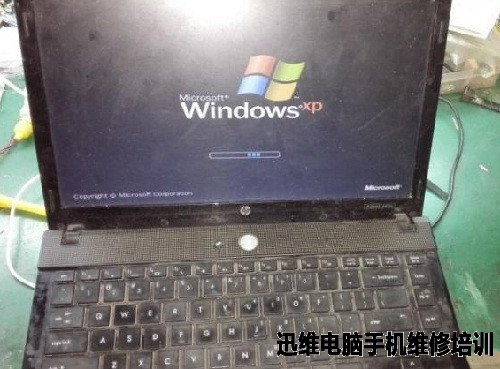

  装机,进系统测试一切正常。维修到此结束!

HP4416 开机不显示 植球维修 图17
HP4416 开机不显示 植球维修 图17
