笔记本YOGA11S电流上到0.08反复掉电重启维修案列

更新时间:2016-03-11 13:28:52


  笔记本型号: YOGA11S

  板号:NM-A121

  芯片组:SLJ8B

  故障描述:电流上到0.08反复掉电重启

  解决方法过程:

  上电电流上到0.08反复掉电重启,测各大供电发现出CPU_CORE 和GFX_CORE供电外其他电压都已经出来,此板没有图纸,CPU供电IC ISL95831 ,7脚VR_ON 3.3正常,4脚6脚没有测到SVID, PROCPWRGD没到测试点,BIOS已经被上家刷过,刷回自己之前备份的BIOS一样现象,又向一号工程师要了一个刷了也一样,排除BIOS问题,再往前走,发现25M晶振没有起振,后又要把桥周边的电容,电感都测了一遍没有发现异常,怀疑桥本体不良,拆下有备料重机换了一个,现象一样。最后发现PU6APL5932A第10脚5VALW只有2.2V飞线后,1.5VS正常,顺利亮机。

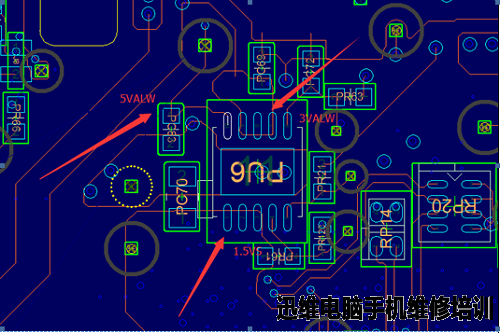

笔记本YOGA11S图一
