asus华硕K54LY REV2.1进水二修不触发案例

更新时间:2016-03-21 10:07:47


  机器:asus华硕

  型号:K54LY REV2.1

  故障:进水,二次维修,不触发

  asus华硕K54LY REV2.1进水不触发维修方法/步骤:

  asus华硕K54LY REV2.1板子是同行的,机器进水被修过,也不知道是别人修过没修好,还是修改过之后一段时间坏的,拆开后目测EC动过,下面的LED指示灯都是补得线。

  裸板插电瞬间0.03几掉到0.006不动了,再按开关开机指示灯会亮  之后就没反应了,拔掉COMS电池也不会自动触发,测电感3VS 5Vs电压都有,后继MOS管转换的3V和5V都没有,控制级没有高电平。

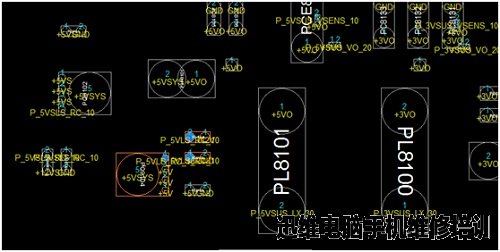

asus华硕K54LY REV2.1进水不触发 图1
asus华硕K54LY REV2.1进水不触发 图1

  asus华硕控制机一般都是12V过来的电压。

asus华硕K54LY REV2.1进水不触发 图2
asus华硕K54LY REV2.1进水不触发 图2

  从点位图上看12V来自PQ9106这个管。

asus华硕K54LY REV2.1进水不触发 图3
asus华硕K54LY REV2.1进水不触发 图3

  4脚12V有高电平,3脚没有电压出来,2脚控制级 VSUS_ON_SUSC#没有输出。

asus华硕K54LY REV2.1进水不触发 图4
asus华硕K54LY REV2.1进水不触发 图4

  根据时序EC收到SLP3 SLP4,就要先后发出SUSC SUSB,再次追查VSUS_ON_SUSC来源。

asus华硕K54LY REV2.1进水不触发 图5
asus华硕K54LY REV2.1进水不触发 图5

  点位图上来自U9101的4脚,实测2脚VSUS_ON高电平3.3V;5脚主供电3v;1脚SUSC_PWM低电平。

  点位图上找到芯片参数,74LVC1G08。

asus华硕K54LY REV2.1进水不触发 图6
asus华硕K54LY REV2.1进水不触发 图6

asus华硕K54LY REV2.1进水不触发 图7
asus华硕K54LY REV2.1进水不触发 图7

asus华硕K54LY REV2.1进水不触发 图8
asus华硕K54LY REV2.1进水不触发 图8

  都为高就出高,而SUSC_PWM为低肯定不行,这个信号不短路,直接短接1 2脚机器能亮机,看来就是这里出问题了,但是直接短接后再次开机就不能开机了,看来还的按时序来呀。

  追查这个信号SUSC_PWM,当查到这个电阻时,一段3V、一端没有,直接上锡直连。

asus华硕K54LY REV2.1进水不触发 图9
asus华硕K54LY REV2.1进水不触发 图9

  asus华硕完美亮机,故障修复。


  本文作者:论坛ID :keyism
