Acer 4750待机偏高不触发修复一例

  机器型号:Acer 4750

  故障现象:上电测试待机电流0.39A,明显偏高,按开关无反应。

  维修过程:

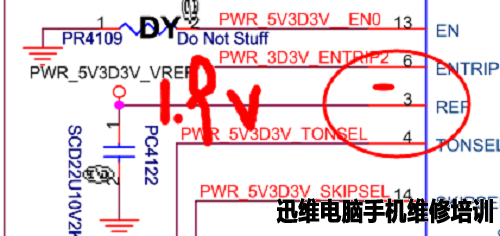

  拆机,裸板静电打对地阻值,公共点460欧,不短,3V电感160欧,5V电感只有60欧,这明显是不对的,说明3V 5V微短。动态测量电压,发现公共点有19V电压,3V,5V均无输出,查PDF电路图,发现此待机芯片采用的是RT8223,测得8脚和17脚的3V,5V线性电压均有输出,又测得VREF基准电压为1.9V,也正常,但是3V5V就是不输出。


Acer 4750待机偏高不触发修复一例

  根据经验一般3V 5V不输出,如果保护的话下管G级就会是一个5V的高电平,实测有5V电感输出的下管G级确实是5.5V,而3V下管的G级维0.3V。手上的料板上正好有此芯片,先更换一个,发现故障依旧。测量芯片的工作条件,主供电VIN,主控制EN,单元控制,以及基准电压都正常,所以不是芯片问题。但是下管G级处于高电平保护状态,说明有以下几种情况:

  1、芯片本身保护也就是芯片有问题。

  2、 3V5V输出的滤波电容性能不良引起的芯片保护不输出。

  3、反馈电路的电阻脱落或者不良。

  4、负载有过压或者过流。

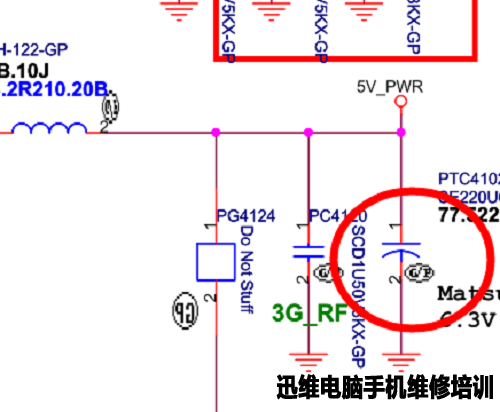

  由于是5V的下管保护了,所以问题就出在5V的这一路,观察发现5V电感输出端只有一个圆柱状的有极性滤波电容,取下后,换上个330贴片电容,再测对地阻值,不短路了,上电测试待机电流也恢复到0.002,按开关,电流一路上扬,Acer 4750待机偏高,不触发故障完美修复!
