华硕A6000进水维修一例

更新时间:2014-03-26 10:27:23

 今天老板跑业务拉回十台八台笔记本,不少老机器看的头疼,只能咬着牙干! 这台机器一入手都有种想扔进垃圾筒里的冲动

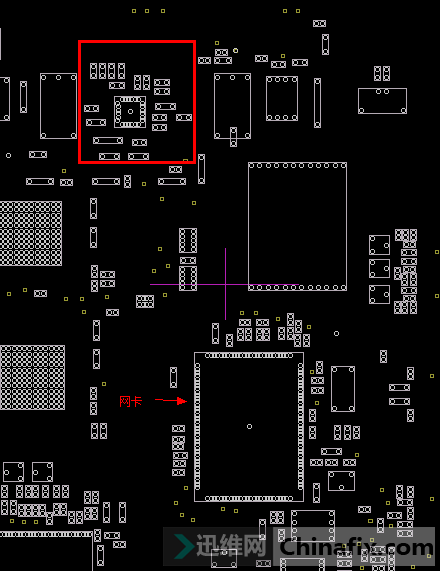

网卡
按捺住这激动的心绪火速拆机, 只见网卡处进水,开关处一个芯片脚位都断了。找不到一模一样的点位,拿这个凑合看看,+ATI_VCORE 供电芯片,背面L88电感已经直接对地短路,先从料板找个换上,处理好进水点再换网卡。

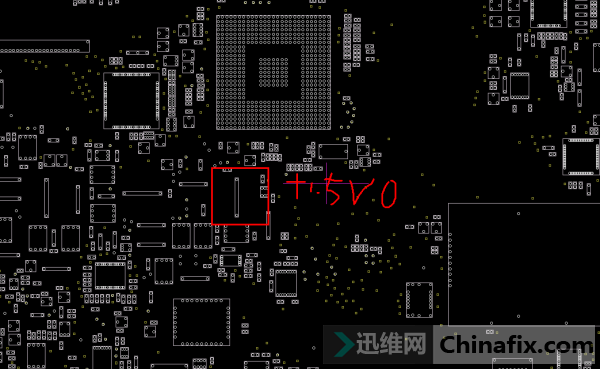

先不急着通电,打各电感阻值,发现L56 +1.5VO 对地为0短路,此电压经过一些PJ点到不少地方也到南桥,拿起烧机线烧之,电流先调小点,通电0.5A – 0.13A 这是什么情况 又不短了。断电量电感阻值又恢复正常了,尼玛???发现L56 +1.5VO
调回正常电压通电按开关不触发,电流0.088,好吧,只能按不触发开始修了,先量开关3.3V有电压,等会这南桥处好像有个电阻黑黑的也有些进水的痕迹,量晶振电压一脚3V 另一脚0.4V不正常,操起店里的DS1102E量量波形没有,唉只好开始干南桥了,FBM的一顿好找。换上触发点亮,修好心理暗自窃喜,怀着欣喜的心情装机,快装完了再通电试机居然不触发了,这是神马情况,难道料板上的桥有这么不靠谱咱这人品。。悲催的又开始拆机,好吧又是从开关量起电压居然没有,跑线到边上电 阻两端都没有电压,无奈啊,这点位有点对不上,打开A6VM点位查PWR_SW#

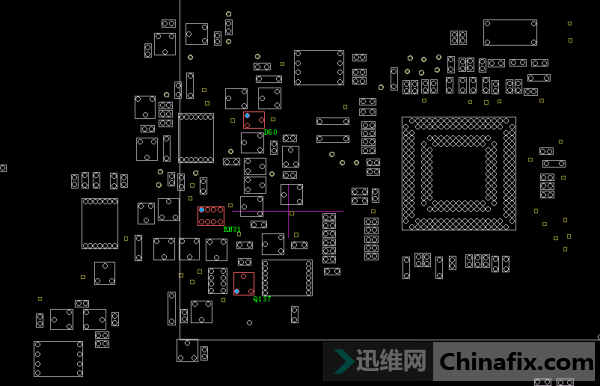

打开A6VM点位查PWR_SW#
再仔细对照手上这块板发现部分电路还是对的上的,但跑线跑不通,用镊子短接D60一脚发现可以触发亮机,果断从开关相连电阻飞线至D60,至此A6000才算真正折腾好,这线断的真蛋疼。
