联想Y510P笔记本开机没反应完美修复一例

更新时间:2017-03-28 14:30:04

  此机器是客户送来的,板号是NM-A031,说是进水后,笔记本开机没反应。马上拆掉电池,发现电池上都有水,看来进水挺严重的,拆机后到处都是水。

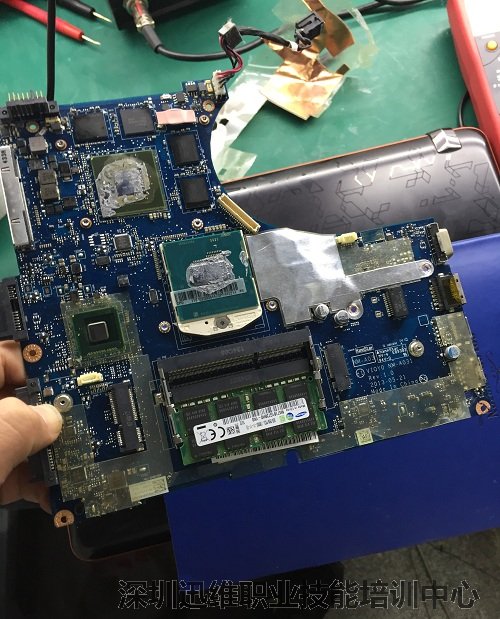

联想Y510P笔记本开机没反应(图1)
联想Y510P笔记本开机没反应(图1)

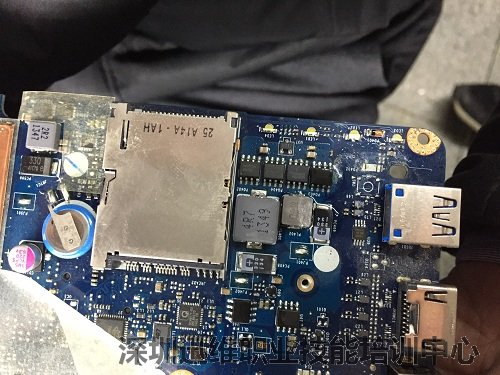

联想Y510P笔记本开机没反应(图2)
联想Y510P笔记本开机没反应(图2)

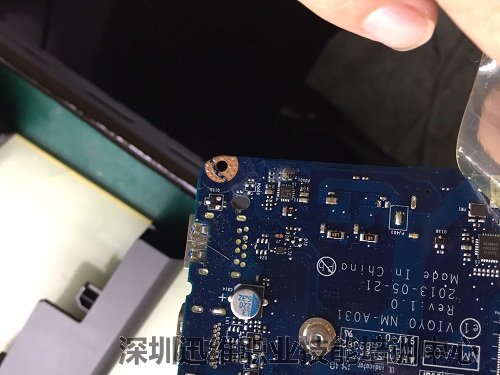

联想Y510P笔记本开机没反应(图3)
联想Y510P笔记本开机没反应(图3)

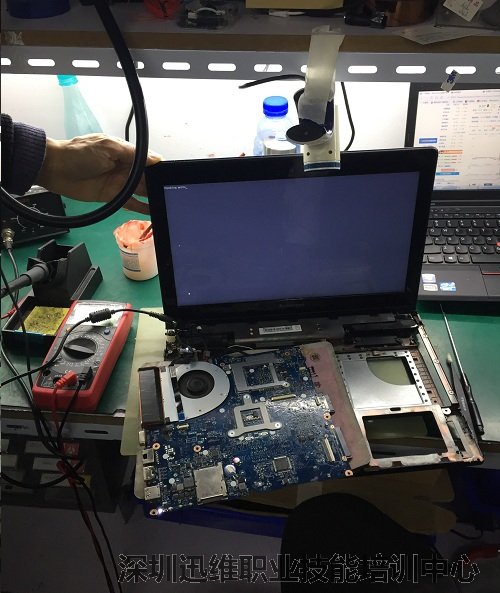

联想Y510P笔记本开机没反应(图4)
联想Y510P笔记本开机没反应(图4)


  马上用洗板水清洗干净,用热风枪烘烤下,确保水份烘干之后,静态下用万用表测公共点和各供电电感的对地阻值,发现公共点不短路,但是5V电感的对地阻值只有002,明显不正常,所以这个时候需要把故障排除才能上电。

  用烙铁将5V输出端撬起,发现输入端不短路,而输出端还是短路,因为5V到的地方比较多,所以想要快速找到故障的导火线,就在电感的输出端和地分别焊上红、黑线,可调电源调到1V,开始烧。摸了半天也没摸出哪里热,于是将电压再加1V,这时候电流已经上升至2A,此时发现CPU供电芯片发烫,将CPU供电IC取下后,再测,5V电感的输出端对地阻值已经恢复正常,所以确定5V的短路就是因为CPU供电IC内部短路导致的。

  由于手上没有现成的芯片,只能淘宝上订了一个,隔了一天到手后装上测了下各电感对地阻值正常,于是上电试了试,待机回到0.002,按开关,电流一路上扬,接上屏测试,完美亮机!联想Y510P笔记本开机没反应修复完成!

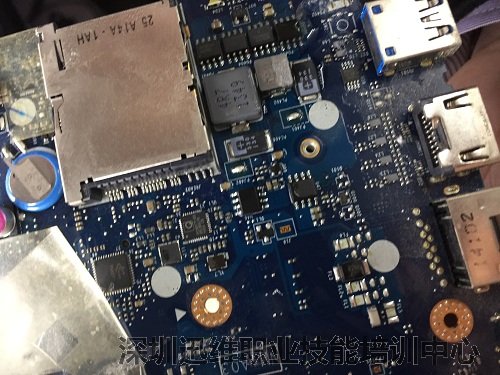

联想Y510P开机没反应(图5)
联想Y510P笔记本开机没反应(图5)

联想Y510P开机没反应(图6)
联想Y510P笔记本开机没反应(图6)


  笔记本开机没反应的故障有时候就是一个小小的元器件短路导致的,不需要看电路图,找到故障点,更换掉有可能就好了。


联想Y510P系列专题帖:https://www.xinxunwei.com/bjbwx/02287194.html
