iPhone6卡槽坏了 飞线修复案例

更新时间:2017-03-29 09:56:41


  机器型号:iPhone6

  故障现象:iPhone6卡槽坏了

  接修一台iPhone6,客户描述故障此机为卡贴机,由于安装卡贴之后卡槽不容易取出,暴力拔出导致iPhone6卡槽损坏。

  维修过程:

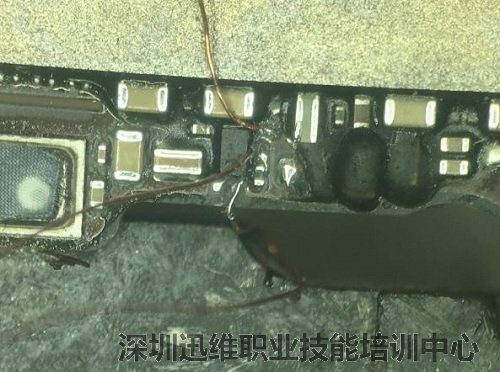

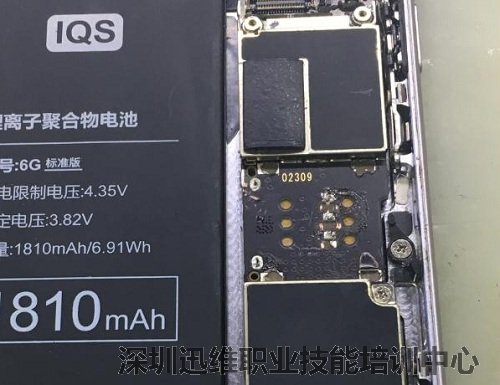

  接到机器后,进系统测试一切功能正常。拆机,看到iPhone6卡槽坏了,已经被掰掉,连带卡槽触点引脚被撬掉3个。

iPhone6卡槽坏了 飞线修复 图1
iPhone6卡槽坏了

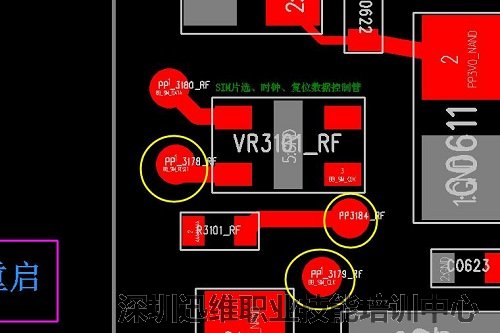

  对应点位图发现这三个脚在卡槽背后均有测试点。

iPhone6卡槽坏了 飞线修复 图2
卡槽背后的测试点-点位图

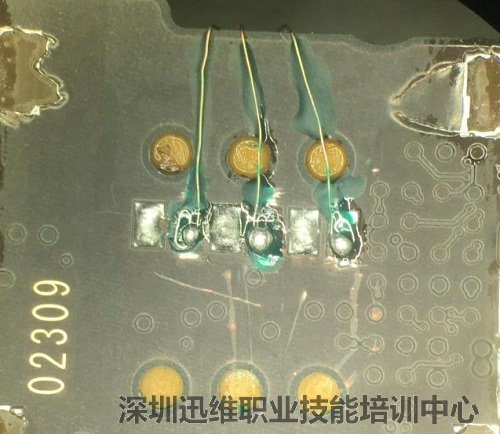

  直接从测试点飞线到相应脚位,涂上绿油固定。

iPhone6卡槽坏了 飞线修复 图3
飞线

iPhone6卡槽坏了 飞线修复 图4
绿油固化

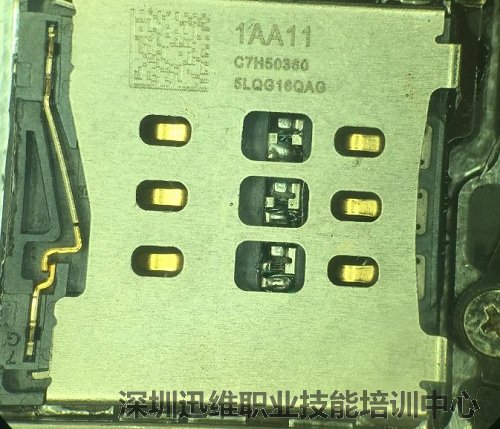

  然后从其它主板拆一个好的卡槽补上,进系统测试功能正常,iPhone6卡槽坏了的问题就这样完美解决了。

iPhone6卡槽坏了 飞线修复 图5
iPhone6卡槽坏了-安装新卡槽

————完————
