联想笔记本Y450开机掉电维修案例

更新时间:2016-04-01 10:57:31

  笔记本型号:联想Y450

  板号:DAOKL1MB8D0REV:D

  芯片组:PM45

  显卡型号:N10P-GE1

  故障描述:开机掉电

解决方法过程:

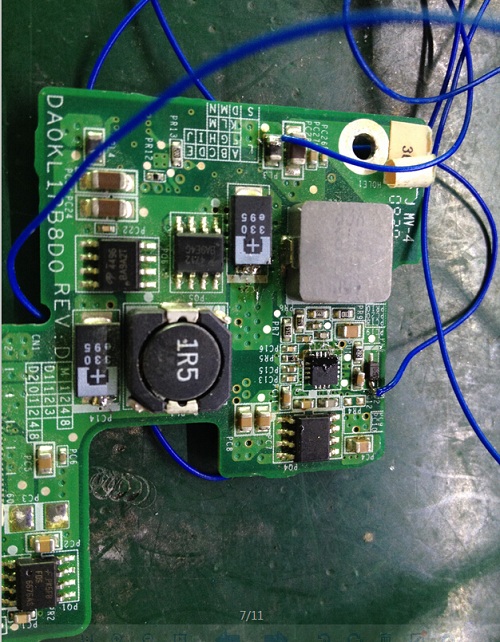

  开机电流上到0.37A左右掉电,掉电后可再次触发上电,测量各大供电及二级电压都正常,此板上还有个电源转接小板,因无法测量小板上PL2的1.8VSUS电压和PL1的+1.05V电压,将两个供电飞线出来实测PL1的+1.05V是正常的,但是PL2的1.8VSUS电压没产生。因这小板是接在主板CN23接口上的,无法测量小板上产生1.8VSUS电压的条件。

联想笔记本Y450开机掉电

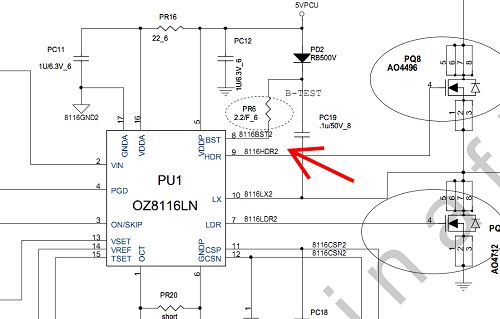

  只能将小板拆下来飞线到控制PL2的1.8VSUS电压的PU1芯片,OZ8116LN的2脚VIN电压,5脚、16脚5VPCU电压和3脚SUSON开启电压后,实测PL2电感前端也没有波形,于是将1.8VSUS供电的上下管拆掉,实测PQ7的4脚有正常的波形,PQ8的4脚没有波形。

联想笔记本Y450开机掉电

  测量上管4脚对地阻值时为无穷大,PQ18的4脚和PU1芯片的9脚也是相通的。那么只有PU1芯片的问题了。将PU1芯片更换PQ8的4脚有阻值了。

联想笔记本Y450开机掉电

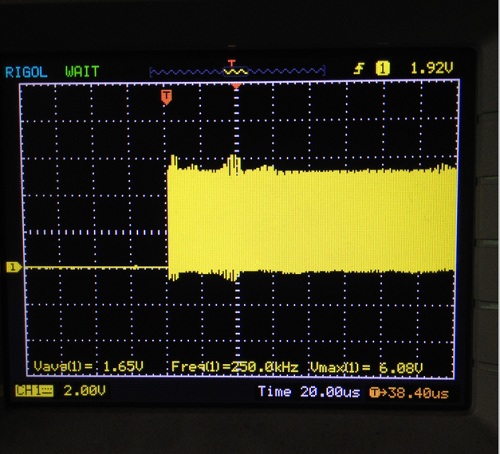

  此时PQ8的4脚也有波形了 。

联想笔记本Y450开机掉电

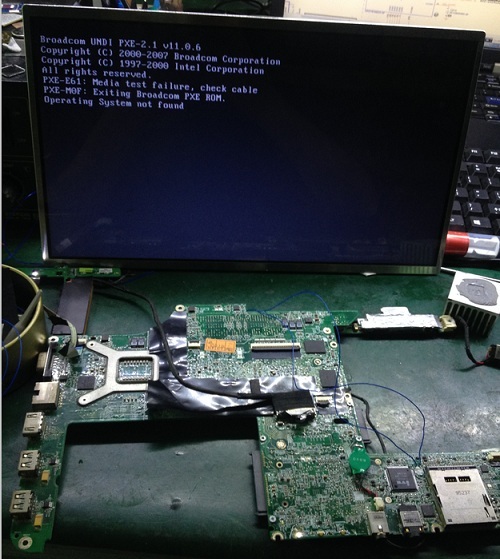

  将上下管装上后测量PL2正常产生1.8VSUS电压。将小板装上主板后开机电流上到1.04A不动,装不装内存都一样现象,因为BIOS芯片有动过迹象,于是将BIOS资料重刷后可以跑码亮机显示了。


    本文作者谢贤坤擅长各大品牌笔记本主板维修。
