MacBook A1278笔记本不触发,绿灯不亮维修

  一台苹果A1278,版号为K90I  820-2936,故障是机器接电源绿灯不亮,按开关无反应,笔记本不触发。拆机检查主板,客户简单修过,动的地方不多,无进水现象,检查一遍客户修过的地方并对主板各电感打值均无异常。

  主板不触发首先检修绿灯故障,测到U6901的1/2脚适配器检测信号SMC_BC_ACOK为低电平,断电打值正常。


MacBook A1278笔记本不触发,绿灯不亮维修

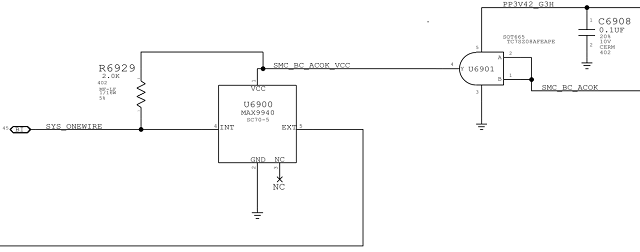

绿灯电路

  SMC_BC_ACOK适配器检测信号来源,SMC_BC_ACOK产生条件:电源PPDCIN_G3H电压经电阻R7010、R7011分压后到芯片3脚,电压高于3.2V后14脚漏极开路输出,需一个上拉电阻才可将SMC_BC_ACOK拉至高电平。

  实测芯片3脚4V正常(可调电源17V),芯片主供电2脚正常,条件满足怀疑芯片损坏,更换芯片后故障依旧。

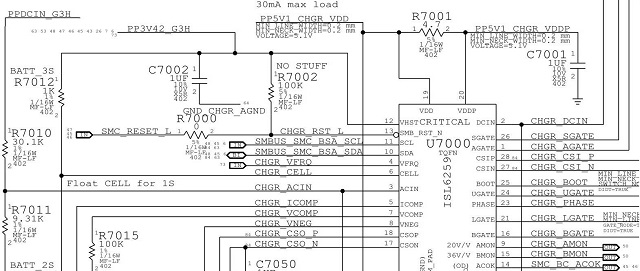

充放电芯片U7000

  检查SMC_BC_ACOK上拉电阻,检测R5087正常。怀疑芯片不良将SMC_BC_ACOK拉低,将与SMC_BC_ACOK信号相连的芯片逐一排查,拆掉U6901故障依旧,拆掉EC后故障恢复,SMC_BC_ACOK升至高电平。

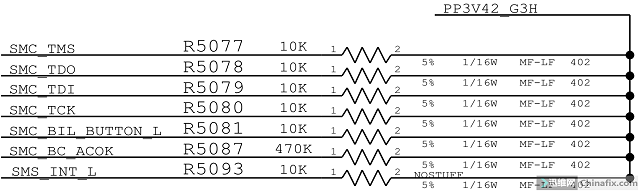

上拉电阻R5087

  更换EC后上电绿灯已亮,触发正常,装机测试均正常。

MacBook A1278笔记本不触发,绿灯不亮维修

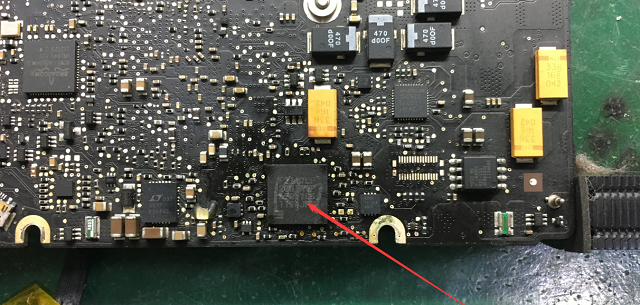

更换EC

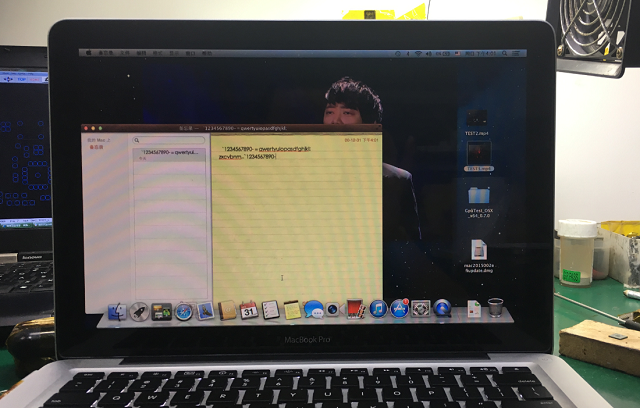

测机图
