炫龙毁灭者KP2-8481S1笔记本风扇狂转掉电维修

【机器型号】炫龙毁灭者KP2-8481S1青春版

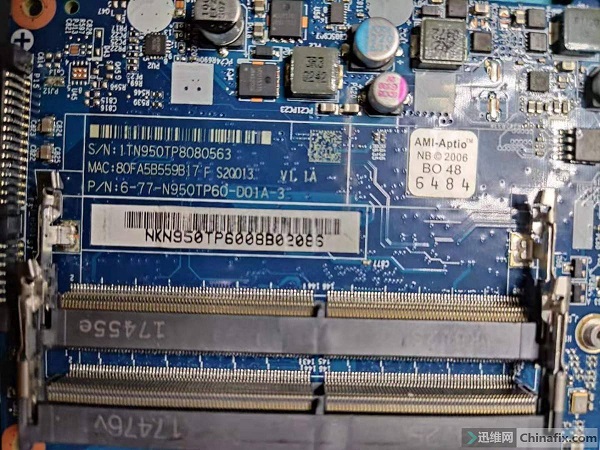

【主板版号】6-71-N9500-D0A1

【故障现象】开机2分钟内,进系统风扇狂转掉电

【维修过程】

  接到一台炫龙毁灭者KP2-8481S1青春版笔记本故障机,初始故障为开机正常,进入系统2分钟内风扇狂转,然后掉电。




  拆机,取出主板,去掉散热器,发现显卡的4颗固定螺丝点竟然只有2个点有螺柱,还有两个不见了,想着是不是因为这个问题导致的掉电,先找两颗螺柱固定一下吧。











  从料板上找了两个,打磨了一下,补上,开机还是风扇狂转并掉电。全板打值,不短路,开机电流正常,裸板开机后测各电感电压,3.3V、5V、1.2V、0.9V、1.0V都有了,唯独缺了1.35V和0.8V,这神机缺电压都能正常开机。

  既然缺独显供电,那就先从独显下手,根据图纸,PU14为独显开启PWM,从而产生0.6V—1.2V独显供电,但是测量电感虽然阻值偏低,但确实不是短路状态,那就再测测MOS管的条件。





  当测到PQ35的5脚,也就是PU14的23脚发出的控制极,阻值为零。这就不太对了,中间并无其他元件,再测PQ34的5脚,一样是零。两种情况:PU14芯片故障,PQ34和PQ35这两个复合MOS管故障。先简单点儿,把两个复合管拆掉,阻值恢复正常400多了。更换管子,又把8个外露的脚位打了一遍阻值,一切正常。





  又把PU14每个脚位都打了一遍阻值,正常。上电,开机,测1.35V,0.8V都出来了,静静的等着它掉电。等了10分钟左右,不掉了,风扇也不狂转了,快速装机测试,竟然不见独显了





  看了看论坛里的前辈所发帖子,似乎这块显卡很容易挂,但是换显卡又要小一千,自然增加了维修成本,跟客户沟通后,客户还是蛮讲道理,说这机器给家里人用吧,他自己重新买一个。一波三折的维修,让我的心里跌宕起伏,特发此贴来纪念一下这次维修经历。


本案例由迅维会员(13488210315)原创提供
