华硕X402CA笔记本开不了机故障维修


【故障机型】X402CA REV:2.0

【故障现象】笔记本开不了机

  上电到120mA不动,不显示。

【故障分析】120多mA电压都出来了,判断是一些信号问题。

【维修过程】

  同行拿过来的一台华硕故障机,小修一下没修好。接电开机,电流上到120多mA,测总电压都出来了。于是从PWROK开始测信号。

华硕笔记本开不了机维修 图1

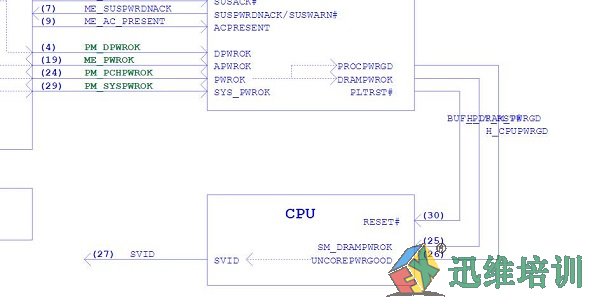

  根据时序,桥收到PM_PCHPWROK后发出H_DRAM_PWRGD。

华硕笔记本开不了机维修 图2

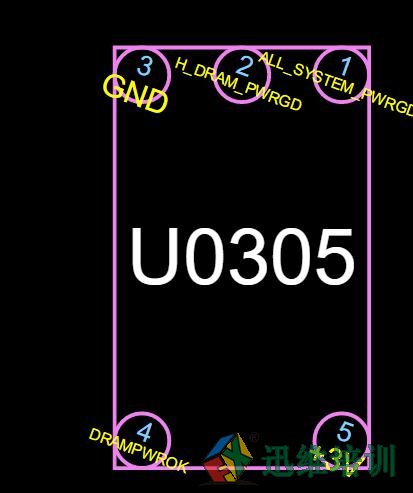

  在U0305上测,没测到,仔细检查桥的各种条件都正常。于是拆下桥。

华硕笔记本开不了机维修 图3

华硕笔记本开不了机维修 图4

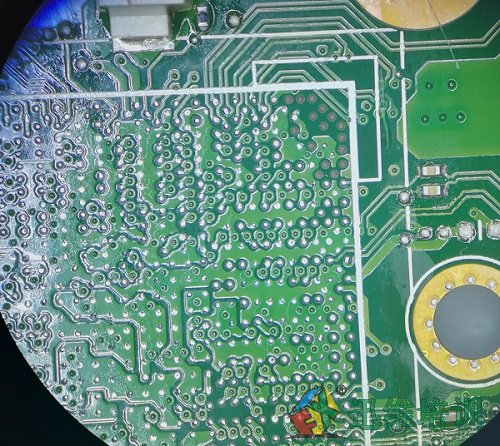

  发现有很多空点都掉了,这机肯定摔过,没摔的都不会掉一个点的。找个桥换上。

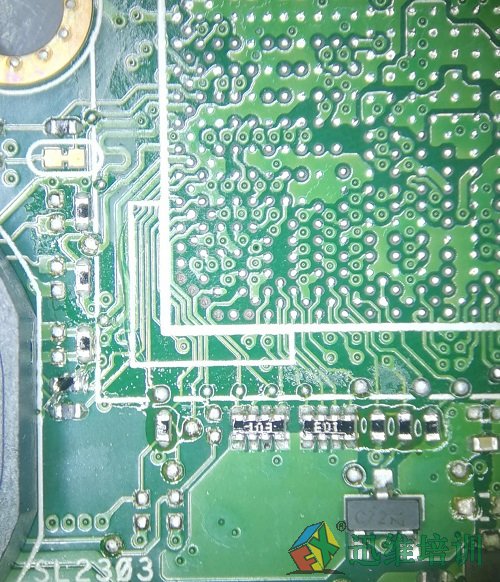

华硕笔记本开不了机维修 图5

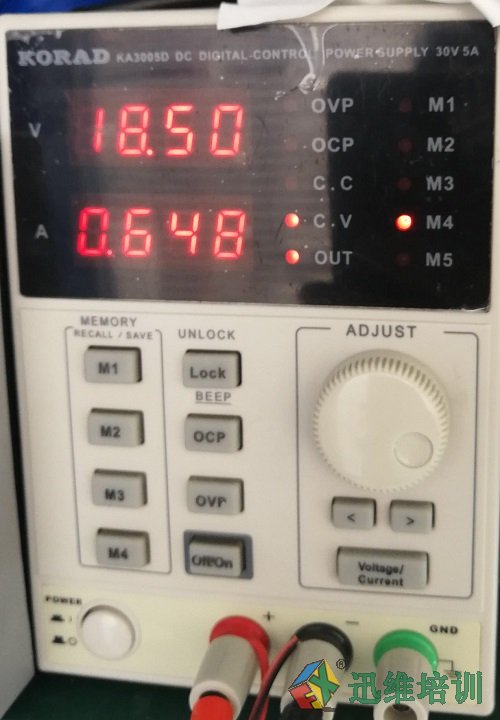

  换了桥后,通电开机到600多mA。

华硕笔记本开不了机维修 图6

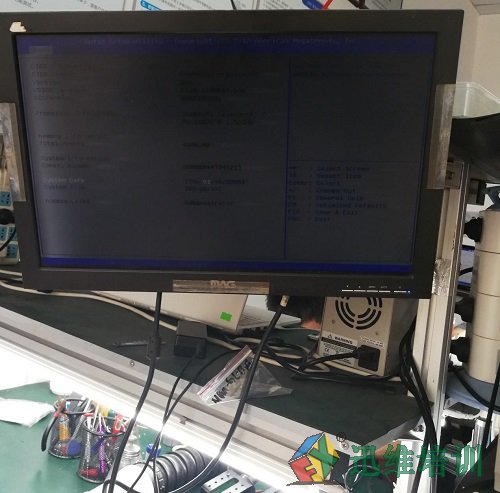

  接显示屏测试,正常显示,完美修复!

【维修结果】

X402CA接电开机120MA,更换南桥,维修成功。
