iPhone X摔后手机触摸屏失灵维修案例

【机器型号】iPhone X

【故障现象】手机触摸屏失灵

  收到同行寄修的一台iPhone X故障机,故障描述手机触摸屏失灵,换过屏后测试也一样,排除屏幕问题。

【维修过程】

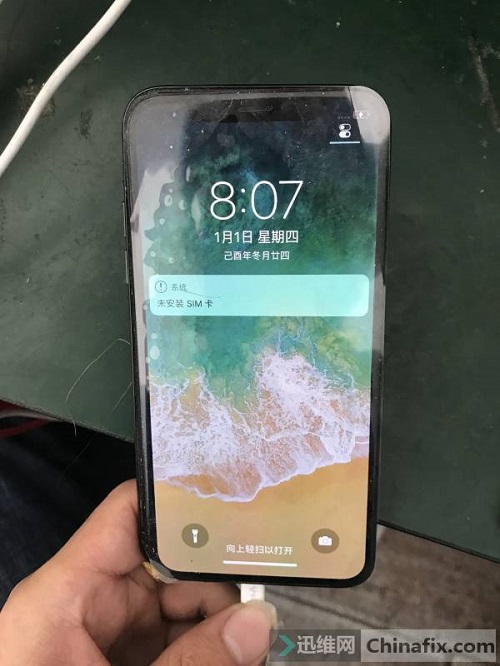

  接机,开机测试,确实触摸完全失灵。

iPhone X摔后手机触摸屏失灵维修 图1

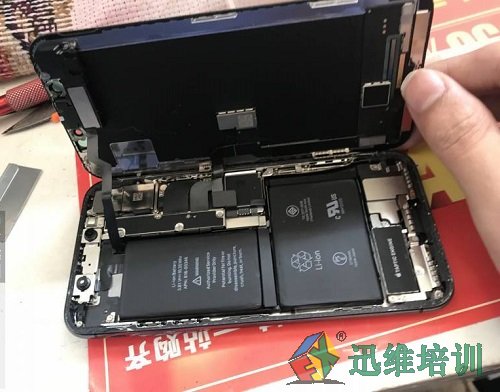

  拆机

iPhone X摔后手机触摸屏失灵维修 图2

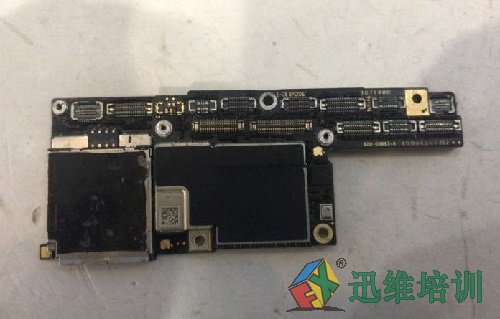

  取出主板,发现主板在SIM卡槽处有点弯,肯定是被摔的。接下来分离主板。

iPhone X摔后手机触摸屏失灵维修 图3

iPhone X摔后手机触摸屏失灵维修 图4

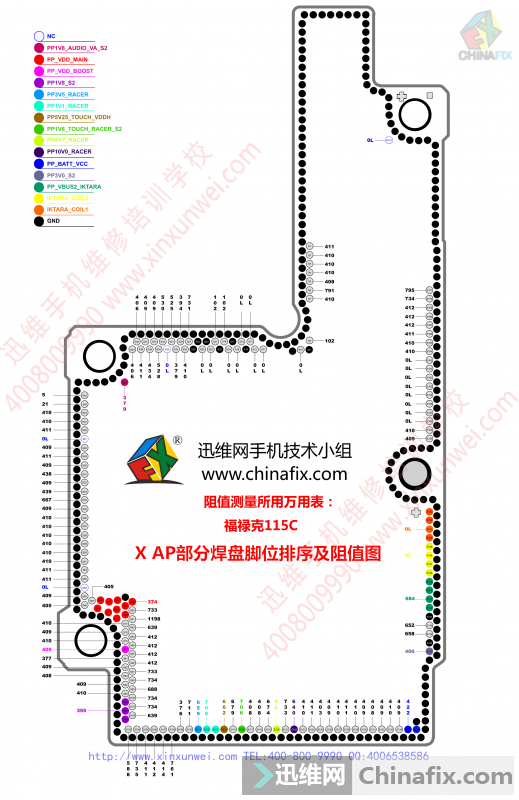

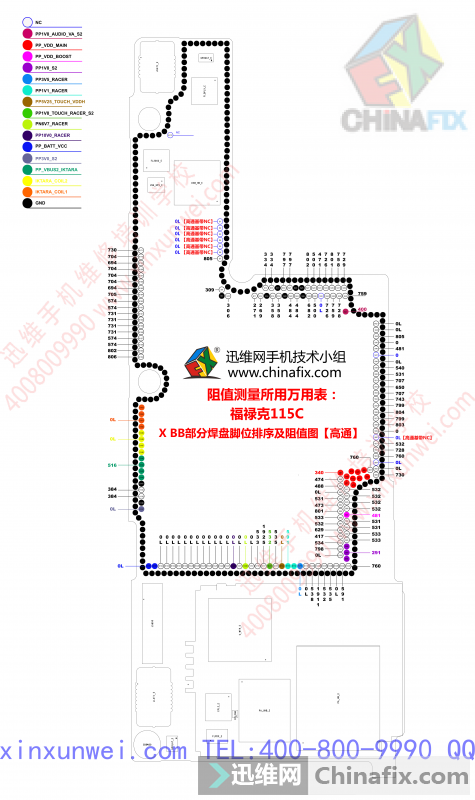

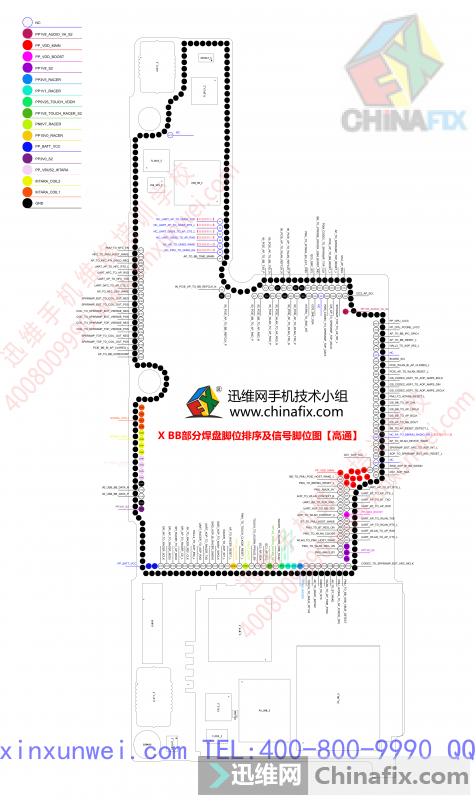

  分离后,发现逻辑板与中框很多氧化焊盘,应该是脱焊导致的。打开饼哥给的资料图:

iPhone X摔后手机触摸屏失灵维修 图5

iPhone X摔后手机触摸屏失灵维修 图6

iPhone X摔后手机触摸屏失灵维修 图7

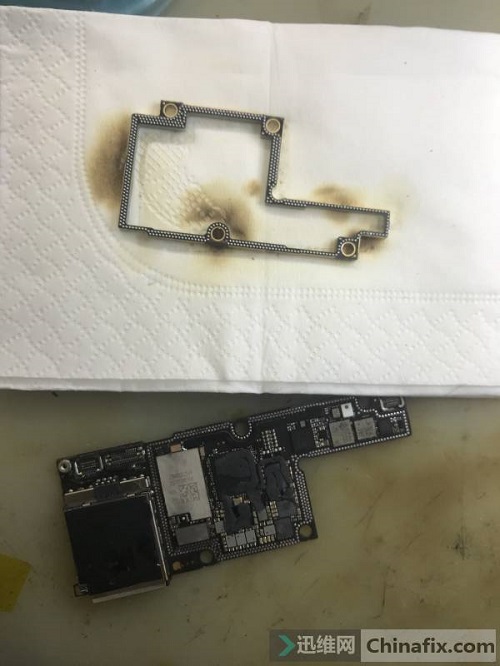

  发现中框也摔虚焊了,中框上的点测量对比资料发现也同样在SIM卡槽处有脱焊现像。于是决定拆中框。iPhone X的中框是高温锡焊接的。

iPhone X摔后手机触摸屏失灵维修 图8

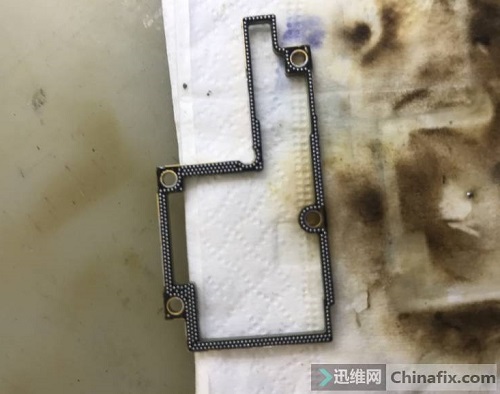

  将中框重新植好锡,并装好中框。

iPhone X摔后手机触摸屏失灵维修 图9

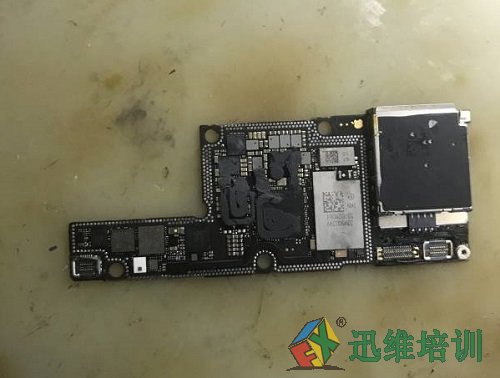

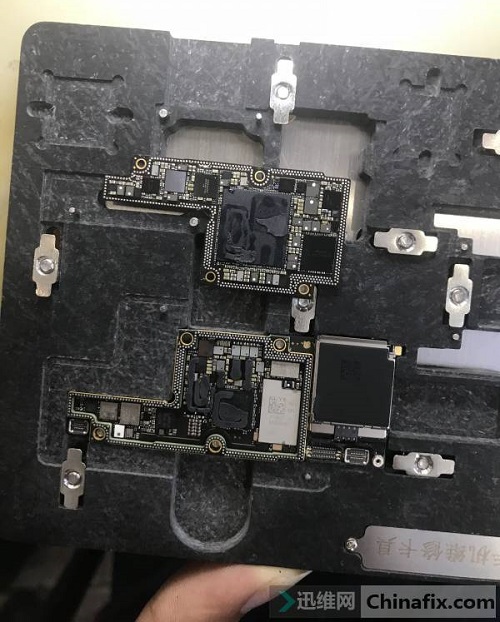

  接下来处理好逻辑板。

iPhone X摔后手机触摸屏失灵维修 图10


  安装好逻辑板,安装好后,装机测试,功能一切正常,维修结束。

iPhone X摔后手机触摸屏失灵维修 图11
