长城M932白屏、飞线法维修案例
更新时间:2016-05-06 14:16:11
型号:长城M932
屏号:HT185WX1-100
故障现象:开机白屏,慢慢显示出图像,颜色失真,有拖尾现象。
维修思路:故障原因VGH电压没加到侧边的TAB IC上。

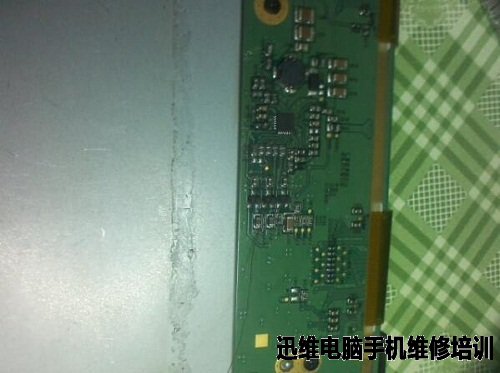

维修方法:从逻辑板上VGH电压点接一条线到侧边任何一个TAB上(我焊接的是TAB上的第5个焊点,从上往下数)。

长城显示器 图一
长城显示器 图二
注意事项:TAB焊接要特别小心,焊盘非常的柔韧。因此焊接速度快上快下,不可温度过高,最好先打上焊油,然后上点锡,这样有助于焊接。

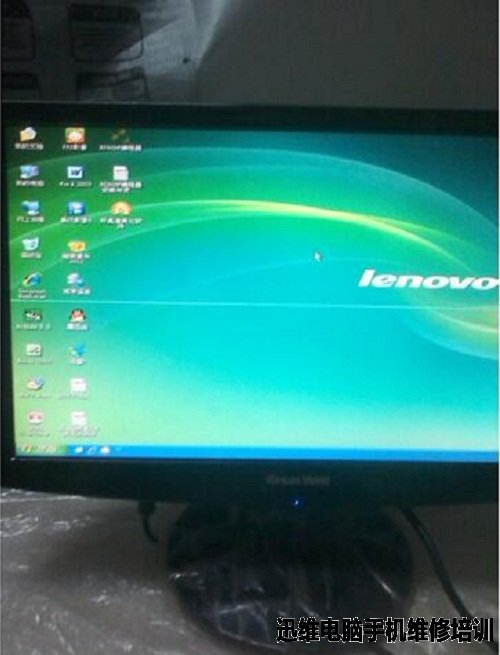

修复后的效果如图:

长城显示器 图三
长城显示器 图四
